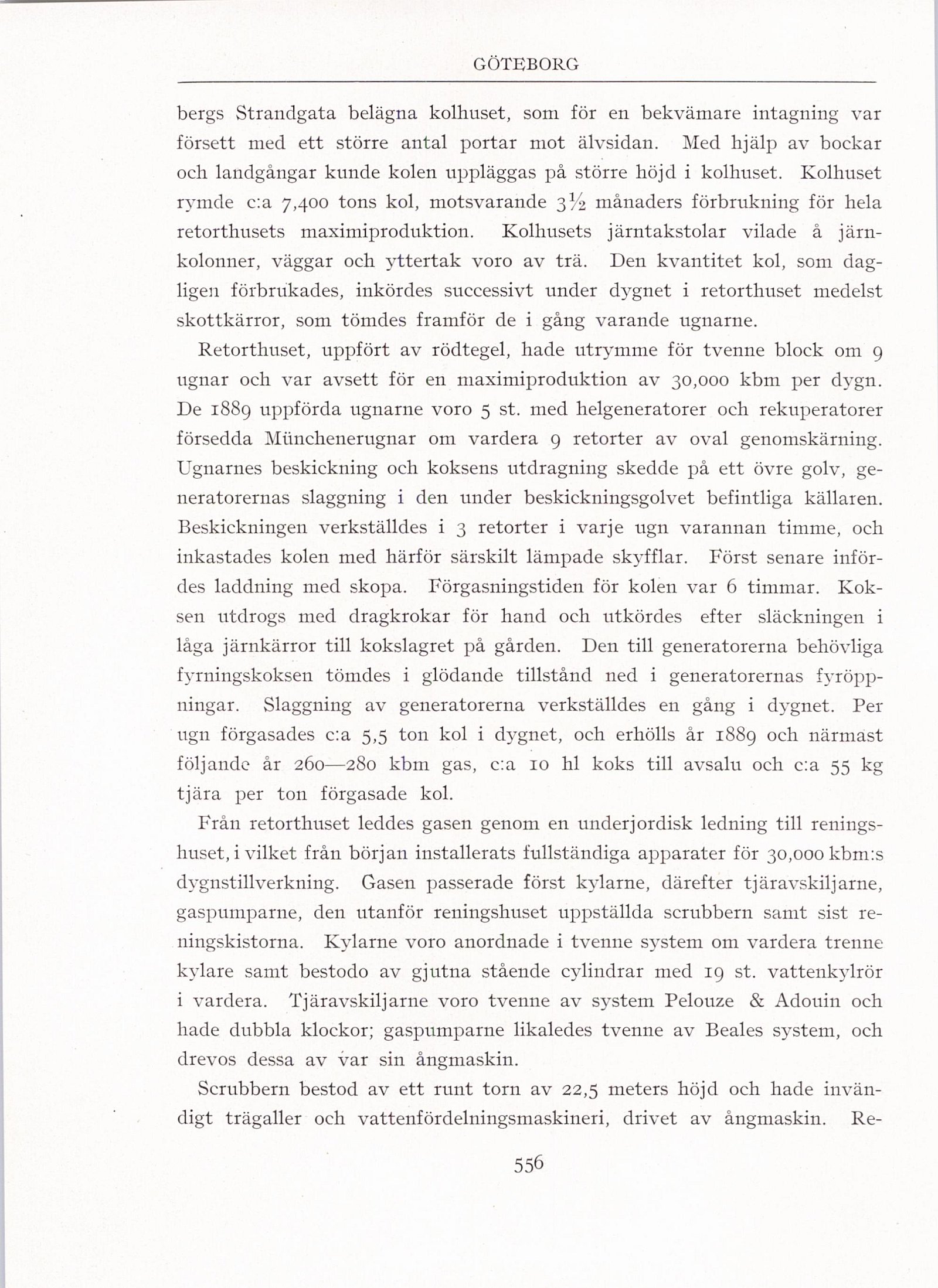

bergs Strandgata belägna kolhuset, som för en bekvämare intagning var
försett med ett större antal portar mot älvsidan. Med hjälp av bockar
och landgångar kunde kolen uppläggas på större höjd i kolhuset. Kolhuset
rymde c:a 7,400 tons kol, motsvarande 3 /2 månaders förbrukning för hela
retorthusets maximiproduktion. Kolhusets järntakstolar vilade å
järnkolonner, väggar och yttertak voro av trä. Den kvantitet kol, som
dagligen förbrukades, inkördes successivt under dygnet i retorthuset medelst
skottkärror, som tömdes framför de i gång varande ugnarne.
Retorthuset, uppfört av rödtegel, hade utrymme för tvenne block om 9
ugnar och var avsett för en maximiproduktion av 30,000 kbm per dygn.
De 1889 uppförda ugnarne voro 5 st. med helgeneratorer och rekuperatorer
försedda Munchenerugnar om vardera 9 retorter av oval genomskärning.
Ugnarnes beskickning och koksens utdragning skedde på ett övre golv,
generatorernas slaggning i den under beskickningsgolvet befintliga källaren.
Beskickningen verkställdes i 3 retorter i varje ugn varannan timme, och
inkastades kolen med härför särskilt lämpade skyfflar. Först senare
infördes laddning med skopa. Förgasningstiden för kolen var 6 timmar.
Koksen utdrogs med dragkrokar för hand och utkördes efter släckningen i
låga järnkärror till kokslagret på gården. Den till generatorerna behövliga
fyrningskoksen tömdes i glödande tillstånd ned i generatorernas
fyröppningar. Slaggning av generatorerna verkställdes en gång i dygnet. Per
ugn förgasades c:a 5,5 ton kol i dygnet, och erhölls år 1889 och närmast
följande år 260—280 kbm gas, c:a 10 hl koks till avsalu och c:a 55 kg
tjära per ton förgasade kol.
Från retorthuset leddes gasen genom en underjordisk ledning till
renings-huset, i vilket från början installerats fullständiga apparater för 30,000 kbm:s
dygnstillverkning. Gasen passerade först kylarne, därefter tj är avskilj arne,
gaspumparne, den utanför reningshuset uppställda scrubbern samt sist
re-ningskistorna. Kylarne voro anordnade i tvenne system om vardera trenne
kylare samt bestodo av gjutna stående cylindrar med 19 st. vattenkylrör
i vardera. Tjäravskiljarne voro tvenne av system Pelouze & Adouin och
hade dubbla klockor; gaspumparne likaledes tvenne av Beales system, och
drevos dessa av var sin ångmaskin.
Scrubbern bestod av ett runt torn av 22,5 meters höjd och hade
invändigt trägaller och vattenfördelningsmaskineri, drivet av ångmaskin. Re-
