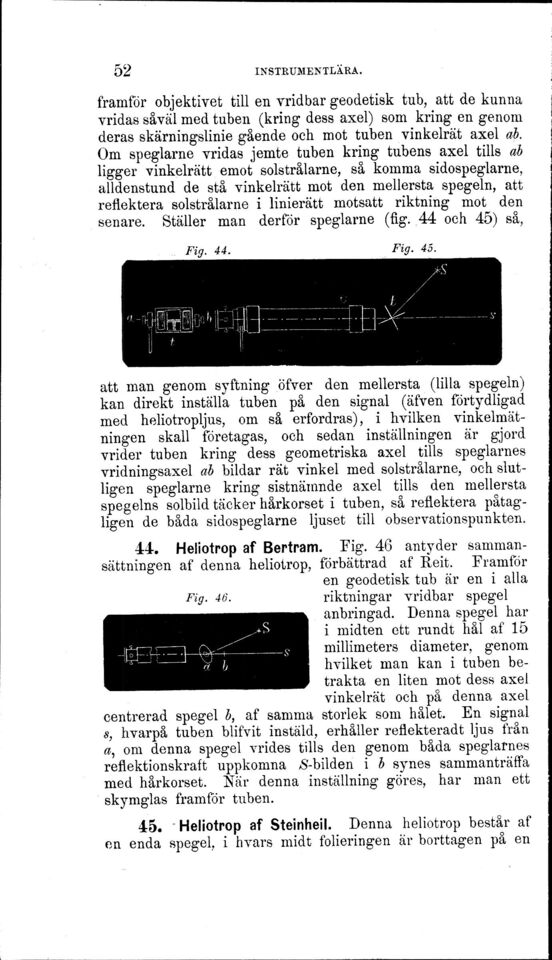

framför objektivet till en vridbar geodetisk tub, att de kunna
vridas såväl med tuben (kring dess axel) som kring en genom
deras skärningslinie gående och mot tuben vinkelrät axel ab.
Om speglarne vridas jemte tuben kring tubens axel tills ab
ligger vinkelrätt emot solstrålarne, så komma sidospeglarne,
alldenstund de stå vinkelrätt mot den mellersta spegeln, att
reflektera solstrålarne i linierätt motsatt riktning mot den
senare. Ställer man derför speglarne (fig. 44 och 45) så,
att man genom syftning öfver den mellersta (lilla spegeln)
kan direkt inställa tuben på den signal (äfven förtydligad
med heliotropljus, om så erfordras), i hvilken
vinkelmätningen skall företagas, och sedan inställningen är gjord
vrider tuben kring dess geometriska axel tills speglarnes
vridningsaxel ab bildar rät vinkel med solstrålarne, och
slutligen speglarne kring sistnämnde axel tills den mellersta
spegelns solbild täcker hårkorset i tuben, så reflektera
påtagligen de båda sidospeglarne ljuset till observationspunkten.
Fig. 44. Fig. 45.
