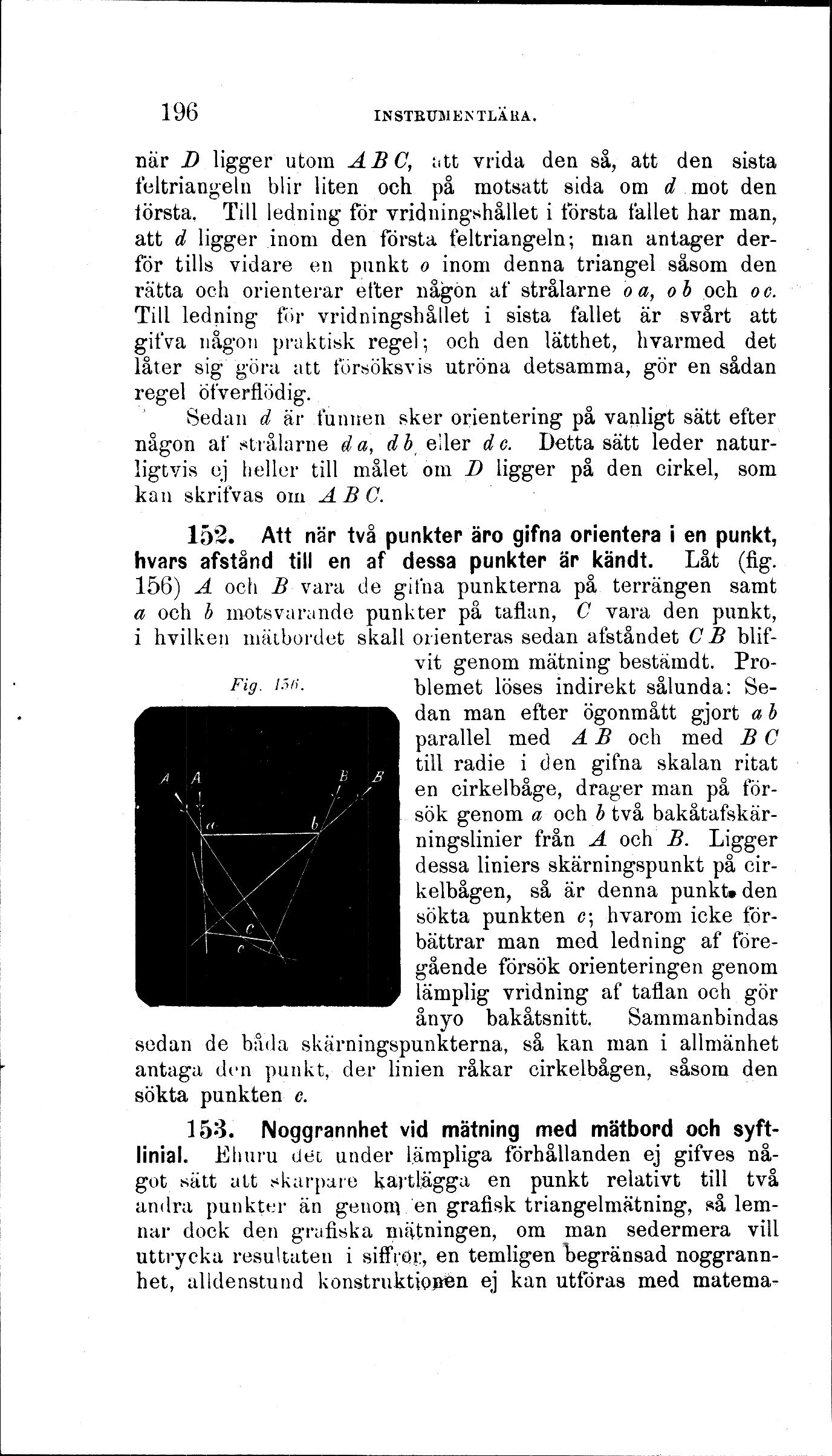

när D ligger utom A B C, att vrida den så, att den sista
feltriangeln blir liten och på motsatt sida om d mot den
första. Till ledning för vridningshållet i första fallet har man,
att d ligger inom den första feltriangeln; man antager
derför tills vidare en punkt o inom denna triangel såsom den
rätta och orienterar efter någon af strålarne o a, o b och o c.
Till ledning for vridningshållet i sista fallet är svårt att
gifva någon praktisk regel; och den lätthet, hvarmed det
låter sig göra att försöksvis utröna detsamma, gör en sådan
regel öfverflödig.
Sedan d är funnen sker orientering på vanligt sätt efter
någon af strålarne d a, d b eller d c. Detta sätt leder
naturligtvis ej heller till målet om D ligger på den cirkel, som
kan skrifvas om A B C.
152. Att när två punkter äro gifna orientera i en punkt,
hvars afstånd tili en af dessa punkter är kändt. Låt (fig.
156) A och B vara de gifna punkterna på terrängen samt
a och b motsvarande punkter på taflan, C vara den punkt,
i hvilken mätbordet skall orienteras sedan afståndet C B
blifvit genom mätning bestämdt.
Problemet löses indirekt sålunda:
Sedan man efter ögonmått gjort a b
parallel med A B och med B C
till radie i den gifna skalan ritat
en cirkelbåge, drager man på
försök genom a och b två
bakåtafskärningslinier från A och B. Ligger
dessa liniers skärningspunkt på
cirkelbågen, så är denna punkt den
sökta punkten c; hvarom icke
förbättrar man med ledning af
föregående försök orienteringen genom
lämplig vridning af taflan och gör
ånyo bakåtsnitt. Sammanbindas
sedan de båda skärningspunkterna, så kan man i allmänhet
antaga den punkt, der linien råkar cirkelbågen, såsom den
sökta punkten c.
Fig. 156.
 |
