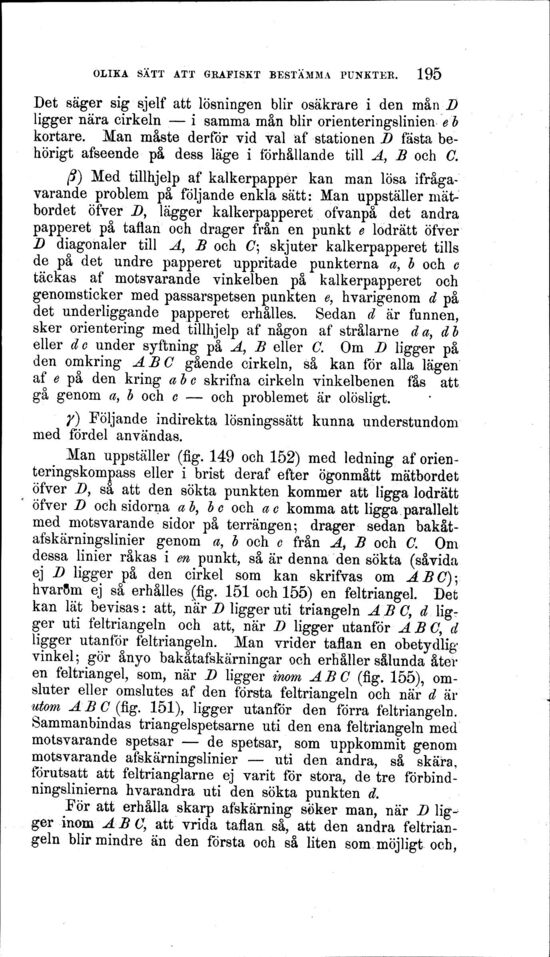

Det säger sig sjelf att lösningen blir osäkrare i den mån D
ligger nära cirkeln — i samma mån blir orienteringslinien e b
kortare. Man måste derför vid val af stationen D fästa
behörigt afseende på dess läge i förhållande till A, B och C.
β) Med tillhjelp af kalkerpapper kan man lösa
ifrågavarande problem på följande enkla sätt: Man uppställer
mätbordet öfver D, lägger kalkerpapperet ofvanpå det andra
papperet på taflan och drager från en punkt e lodrätt öfver
D diagonaler till A, B och C; skjuter kalkerpapperet tills
de på det undre papperet uppritade punkterna a, b och c
täckas af motsvarande vinkelben på kalkerpapperet och
genomsticker med passarspetsen punkten e, hvarigenom d på
det underliggande papperet erhålles. Sedan d är funnen,
sker orientering med tillhjelp af någon af strålarne d a, d b
eller d c under syftning på A, B eller C. Om D ligger på
den omkring A B C gående cirkeln, så kan för alla lägen
af e på den kring a b c skrifna cirkeln vinkelbenen fås att
gå genom a, b och c — och problemet är olösligt.
γ) Följande indirekta lösningssätt kunna understundom
med fördel användas.
Man uppställer (fig. 149 och 152) med ledning af
orienteringskompass eller i brist deraf efter ögonmått mätbordet
öfver D, så att den sökta punkten kommer att ligga lodrätt
öfver D och sidorna a b, b c och a c komma att ligga parallelt
med motsvarande sidor på terrängen; drager sedan
bakåtafskärningslinier genom a, b och c från A, B och C. Om
dessa linier råkas i en punkt, så är denna den sökta (såvida
ej D ligger på den cirkel som kan skrifvas om A B C;
hvarom ej så erhålles (fig. 151 och 155) en feltriangel. Det
kan lät bevisas: att, när D ligger uti triangeln A B C, d
ligger uti feltriangeln och att, när D ligger utanför A B C, d
ligger utanför feltriangeln. Man vrider taflan en obetydlig
vinkel; gör ånyo bakåtafskärningar och erhåller sålunda åter
en feltriangel, som, när D ligger inom A B C (fig. 155),
omsluter eller omslutes af den första feltriangeln och när d är
utom A B C (fig. 151), ligger utanför den förra feltriangeln.
Sammanbindas triangelspetsarne uti den ena fel triangeln med
motsvarande spetsar — de spetsar, som uppkommit genom
motsvarande afskärningslinier — uti den andra, så skära,
förutsatt att feltrianglarne ej varit för stora, de tre
förbindningslinierna hvarandra uti den sökta punkten d.
För att erhålla skarp afskärning söker man, när D
ligger inom A B C, att vrida taflan så, att den andra
feltriangeln blir mindre än den första och så liten som möjligt och,
