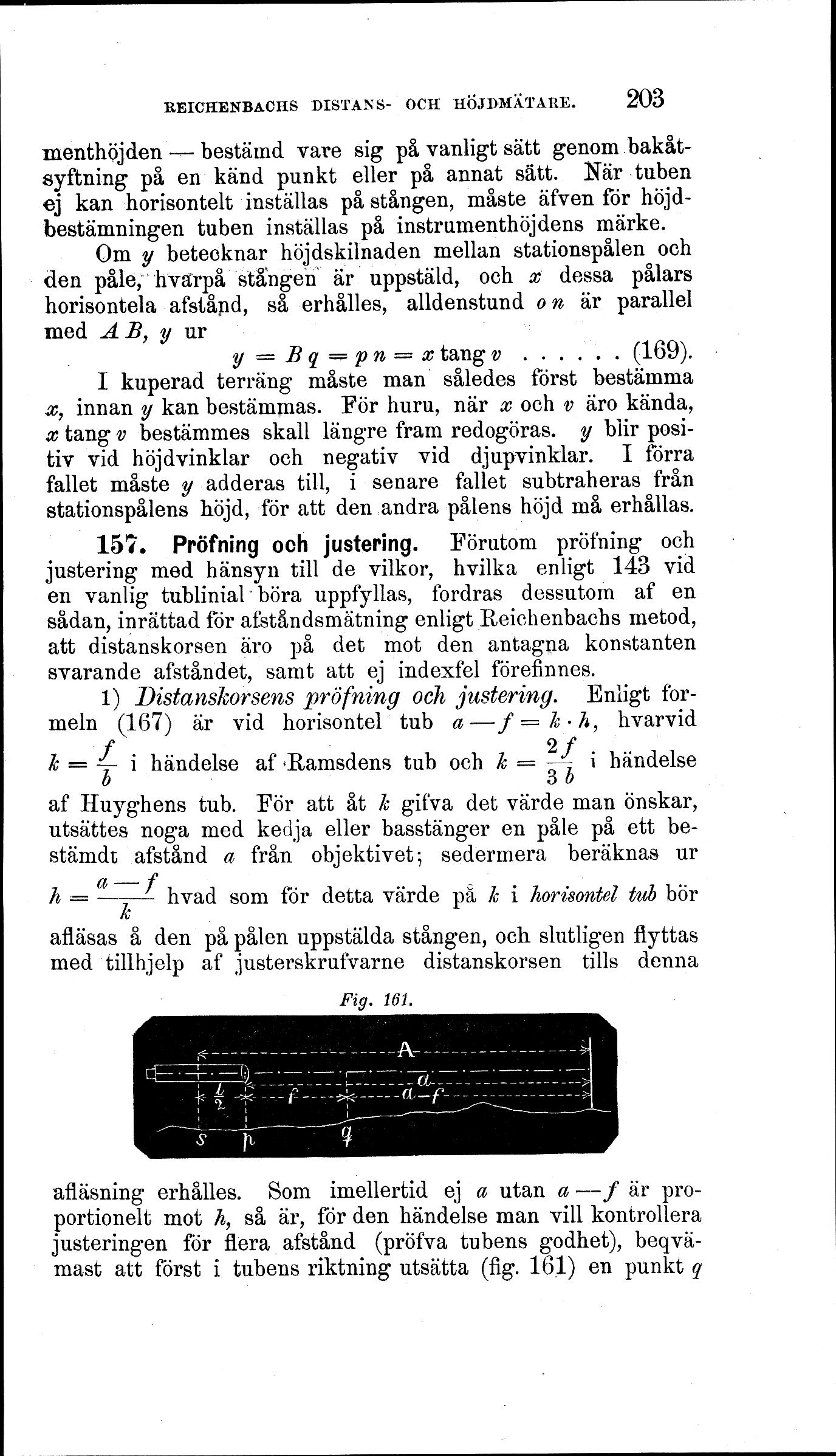

instrumenthöjden — bestämd vare sig på vanligt sätt genom
bakåtsyftning på en känd punkt eller på annat sätt. När tuben
ej kan horisontelt inställas på stången, måste äfven för
höjdbestämningen tuben inställas på instrumenthöjdens märke.
Om y betecknar höjdskilnaden mellan stationspålen och
den påle, hvarpå stången är uppstäld, och x dessa pålars
horisontela afstånd, så erhålles, alldenstund o n är parallel
med A B, y ur
y = B q = p n = x tang v ...... (169).
I kuperad terräng måste man således först bestämma
x, innan y kan bestämmas. För huru, när x och v äro kända,
x tang v bestämmes skall längre fram redogöras. y blir
positiv vid höjdvinklar och negativ vid djupvinklar. I förra
fallet måste y adderas till, i senare fallet subtraheras från
stationspålens höjd, för att den andra pålens höjd må erhållas.
157. Pröfning och justering. Förutom pröfning och
justering med hänsyn till de vilkor, hvilka enligt 143 vid
en vanlig tublinial böra uppfyllas, fordras dessutom af en
sådan, inrättad för afståndsmätning enligt Reichenbachs metod,
att distanskorsen äro på det mot den antagna konstanten
svarande afståndet, samt att ej indexfel förefinnes.
1) Distanskorsens pröfning och justering. Enligt
formeln (167) är vid horisontel tub a − f = k ∙ h, hvarvid
k = f∕b i händelse af Ramsdens tub och k = (2f)∕(3b) i händelse af Huyghens tub. För att åt k gifva det värde man önskar,
utsättes noga med kedja eller basstänger en påle på ett
bestämdt afstånd a från objektivet; sedermera beräknas ur
h = (a − f)∕k hvad som för detta värde på k i horisontel tub bör afläsas å den på pålen uppstälda stången, och slutligen flyttas
med tillhjelp af justerskrufvarne distanskorsen tills denna
afläsning erhålles. Som imellertid ej a utan a − f är
proportionelt mot h, så är, för den händelse man vill kontrollera
justeringen för flera afstånd (pröfva tubens godhet),
beqvämast att först i tubens riktning utsätta (fig. 16.1) en punkt q
