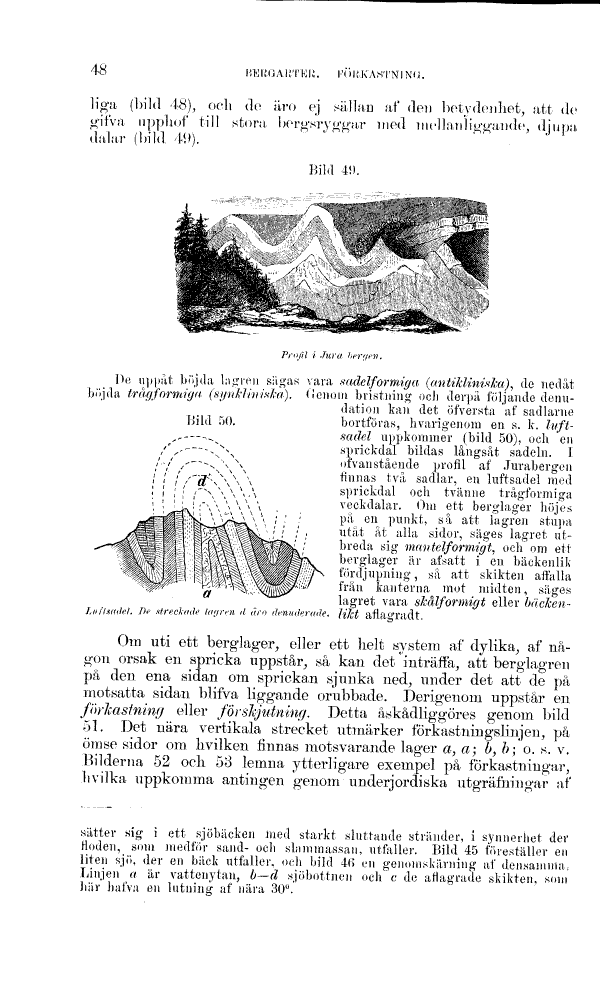

48
BERGAKTER. FÖRKASTNING.
liga (bild 48), och de äro ej sällan af den betydenhet, att de
gifva upphof till stora bergsryggar med mellanliggande, djupa
dalar (bild 49).
Bild 49.
Profil i Jura bergen.
De uppåt böjda lagren sägas vara sadelformiga (antikliniska), de nedåt
böjda trågformiga (synkliniska). Genom bristning och derpå följande denu-
dation kan det öfversta af sadlarne
Bild 50. bortföras, hvarigenom en s. k. luft-
sadel uppkommer (bild 50), och en
sprickdal bildas långsåt sadeln. I
ofvanstående profil af Jurabergen
finnas två sadlar, en luftsadel med
sprickdal och tvänne trågformiga
veckdalar. Om ett berglager höjes
på en punkt, så att lagren stupa
utåt åt alla sidor, säges lagret
utbreda sig mantelformigt, och om ett
berglager är afsatt i en bäckenlik
fördjupning, så att skikten affalla
från kanterna mot midten, säges
lagret vara skålformigt eller
bäckenlikt aflagrade
Om uti ett berglager, eller ett helt system af dylika, af
någon orsak en spricka uppstår, så kan det inträffa, att berglagren
på den ena sidan om sprickan sjunka ned, under det att de på
motsatta sidan blifva liggande orubbade. Derigenom uppstår en
förkastning eller förskjutning. Detta åskådliggöres genom bild
51. Det nära vertikala strecket utmärker förkastningslinjen, på
ömse sidor om hvilken finnas motsvarande lager a, a; b, b; o. s. v.
Bilderna 52 och 53 lemna ytterligare exempel på förkastningar,
hvilka uppkomma antingen genom underjordiska utgräfningar af
sätter sig i ett sjöbäcken med starkt sluttande stränder, i synnerhet der
floden, som medför sand- och slammassan, utfaller. Bild 45 föreställer en
liten sjö, der en bäck utfaller, och bild 46 en genomskärning af densamma,
Linjen a är vattenytan, b—d sjöbottnen och c de aflagrade skikten, som
här hafva en lutning af nära 30°.
Luftsadel. De streckade lagren d äro denuderade.
