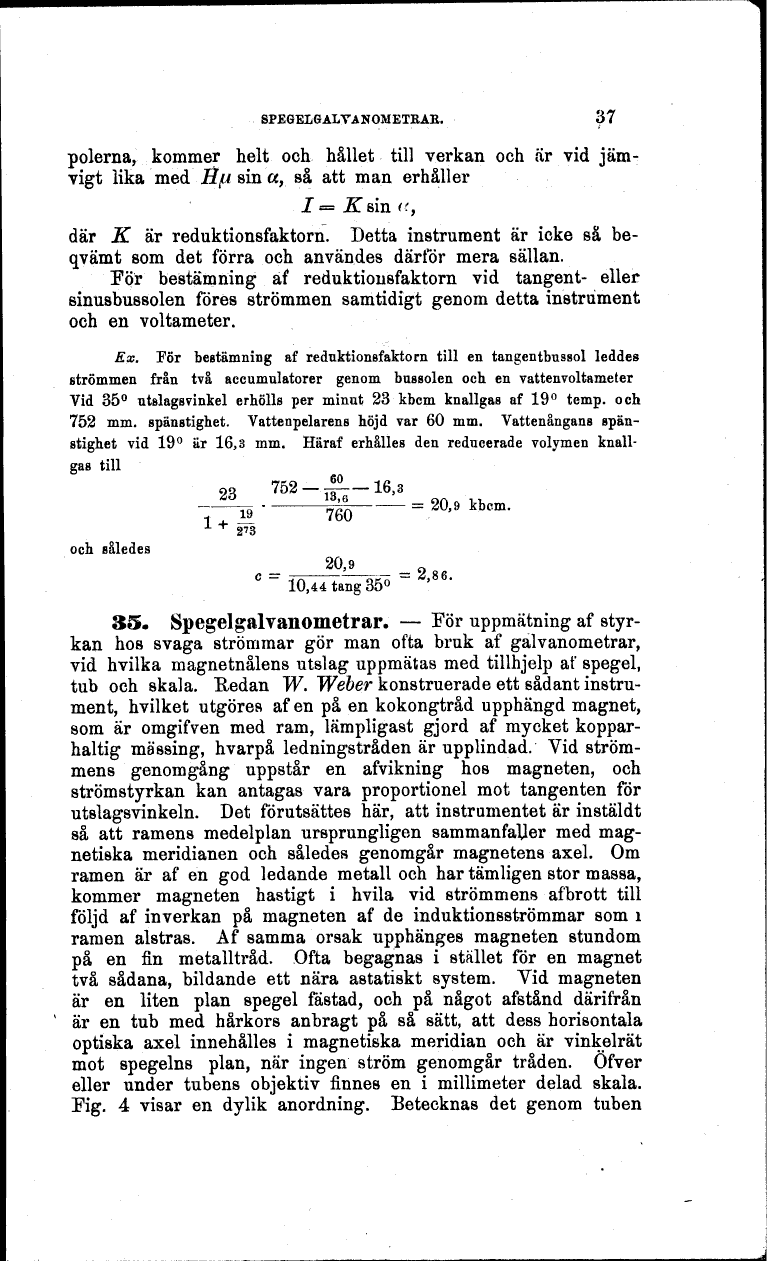

SPEGELGALYANOMETKAE. 37
polerna, kommer helt och hållet till verkan och är vid
järn-vigt lika med Sju sina, så att man erhåller
I = -BTsin u,
där K är reduktionsfaktorn. Detta instrument är icke så
beqvämt som det förra och användes därför mera sällan.
För bestämning af reduktiousfaktorn vid tangent- eller
sinusbussolen föres strömmen samtidigt genom detta instrument
och en voltameter.
Ex. För bestämning af reduktionsfaktorn till en tangentbussol leddes
strömmen från två accumulatorer genom bussolen och en vattenvoltameter
Vid 35° utslagsvinkel erhölls per minut 23 kbcm knallgas af 19° temp. och
752 mm. spänstighet. Vattenpelarens höjd var 60 mm. Vattenångans
spänstighet vid 19° är 16,3 mm. Häraf erhålles den reducerade volymen
knallgas till
" 752 - -??- 16,3
"5 – –
och således
_ 20,9 _
°~ 10,44 tång 35° ~ ’86’
35. Spegelgalvanometrar. - För uppmätning af
styrkan hos svaga strömmar gör man ofta bruk af galvanometrar,
vid hvilka magnetnålens utslag uppmätas med tillhjelp af spegel,
tub och skala. Redan W. Weber konstruerade ett sådant
instrument, hvilket utgöres af en på en kokongtråd upphängd magnet,
som är omgifven med ram, lämpligast gjord af mycket
koppar-haltig mässing, hvarpå ledningstråden är upplindad. Vid
strömmens genomgång uppstår en afvikning hos magneten, och
strömstyrkan kan antagas vara proportionel mot tangenten för
utslagsvinkeln. Det förutsattes här, att instrumentet är instäldt
så att ramens medelplan ursprungligen sammanfaller med
magnetiska meridianen och således genomgår magnetens axel. Om
ramen är af en god ledande metall och har tämligen stor massa,
kommer magneten hastigt i hvila vid strömmens afbrott till
följd af inverkan på magneten af de induktionsströmmar som i
ramen alstras. Af samma orsak Upphänges magneten stundom
på en fin metalltråd. Ofta begagnas i stället för en magnet
två sådana, bildande ett nära astatiskt system. Vid magneten
är en liten plan spegel fästad, och på något afstånd därifrån
är en tub med hårkors anbragt på så sätt, att dess horisontala
optiska axel innehålles i magnetiska meridian och är vinkelrät
mot spegelns plan, när ingen ström genomgår tråden. Öfver
eller under tubens objektiv finnes en i millimeter delad skala.
Fig. 4 visar en dylik anordning. Betecknas det genom tuben
