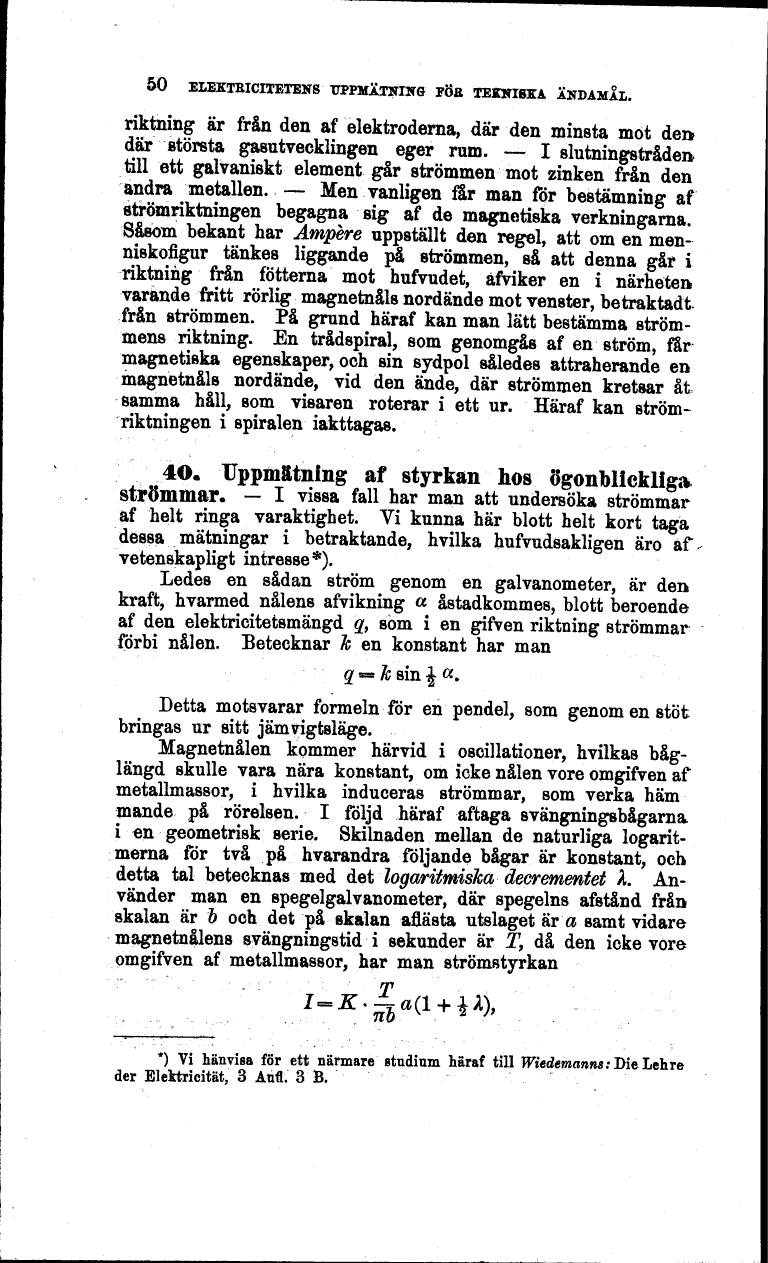

50 ELEKTEICITETBNS UPPMÄTNING FÖa TEKNISKA ÄNDAMÅL.
riktning är från den af elektroderna, där den minsta mot de»
där största gasutvecklingen eger rum. - I slutningstråden
till ett galvaniskt element går strömmen mot zinken från den
andra metallen. - Men vanligen får man för bestämning af
strömriktningen begagna sig af de magnetiska verkningarna.
Såsom bekant har Ampere uppställt den regel, att om en
menniskofigur tankes liggande på strömmen, så att denna går i
riktning från fötterna mot hufvudet, afviker en i närheten»
varande fritt rörlig magnetnåls nordände mot venster, betraktadt
från strömmen. På grund häraf kan man lätt bestämma
strömmens riktning. En trådspiral, som genomgås af en ström, får
magnetiska egenskaper, och sin sydpol således attraherande en
magnetnåls nordände, vid den ände, där strömmen kretsar åt
samma håll, som visaren roterar i ett ur. Häraf kan
strömriktningen i spiralen iakttagas,
4O. Uppmätning af styrkan hos ögonblicklig*
strömmar. - I vissa fall har man att undersöka strömmar
af helt ringa varaktighet. Vi kunna här blott helt kort taga
dessa mätningar i betraktande, hvilka hufvudsakligen äro
af-vetenskapligt intresse*).
Ledes en sådan ström genom en galvanometer, är den
kraft, hvarmed nålens afvikning a åstadkomines, blott beroende
af den elektricitetsmängd q, som i en gifven riktning strömmar
förbi nålen. Eetecknar Jc en konstant har man
q « k sin J «.
Detta motsvarar formeln för en pendel, som genom en stöt
bringas ur sitt järn vigtsläge.
Magnetnålen kommer härvid i oscillationer, hvilkas
bag-längd skulle vara nära konstant, om icke nålen vore omgifven af
metallmassor, i hvilka induceras strömmar, som verka häm
mande på rörelsen. I följd häraf aftaga svängningsbågarna
i «n geometrisk serie. Skilnaden mellan de naturliga
logaritmerna för två på hvarandra följande bågar är konstant, och
detta tal betecknas med det logaritmiska decrementet A.
Använder man en spegelgalvanometer, där spegelns afstånd från
skalan är 6 och det på skalan aflästa utslaget är a samt vidare
magnetnålens svängningstid i sekunder är T, då den icke vore
omgifven af metallmassor, har man strömstyrkan
*) Vi hänvisa för ett närmare stndium häraf till Wiedemanns: Die Lehre
der Elektricität, 3 Aufl. 3 B.
