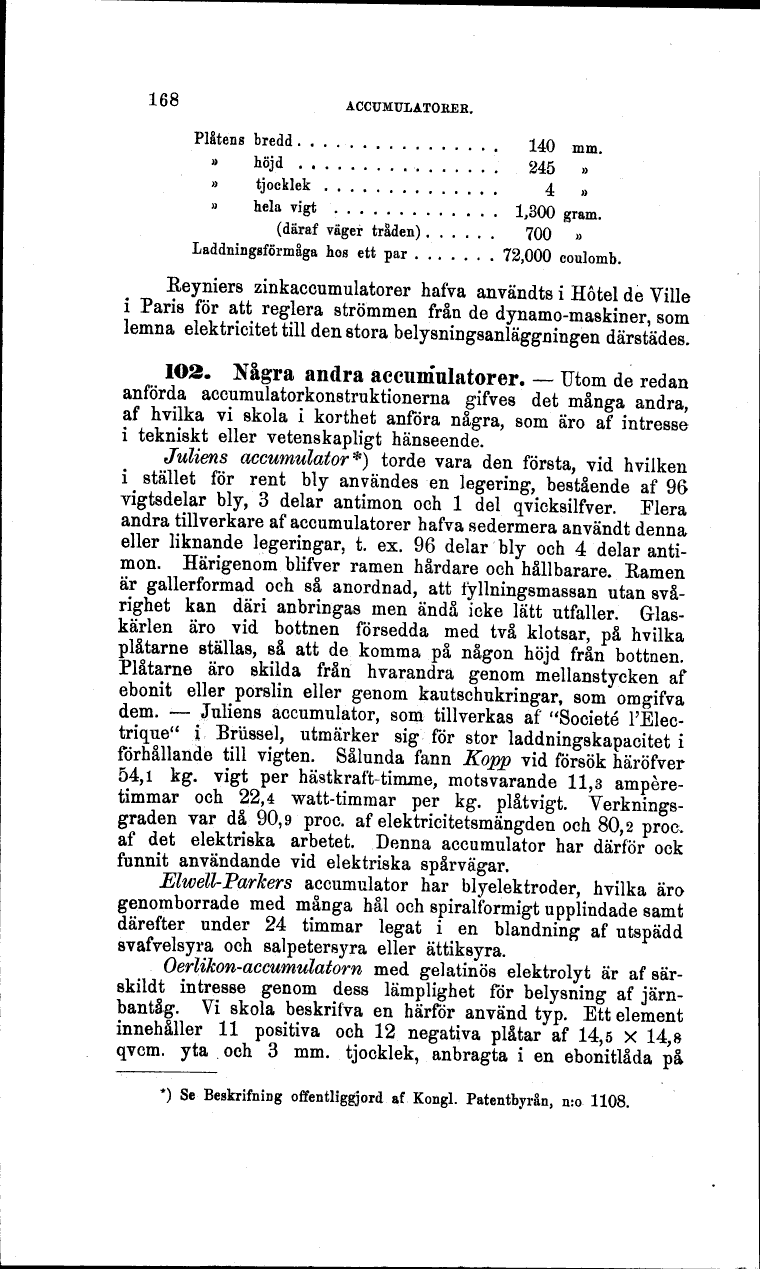

168 ACCUMTJLATOREK.
Plåtens bredd................ 140 mm.
» höjd................ 245 »
» tjocklek.............. 4 »
» hela vigt ............. 1,300 gram.
(däraf väger tråden)...... 700 »
Laddningsförmåga hos ett par.......72,000 Coulomb.
Reyniers zinkaccumulatorer hafva användts i Hotel de Ville
i Paris för att reglera strömmen från de dynamo-maskiner, som
lemna elektricitet till den stora belysningsanläggningen därstädes.
IO2. Några andra accumulatorer. - Utom de redan
anförda accumulatorkonstruktionerna gifves det många andra,
af hvilka vi skola i korthet anföra några, som äro af intresse
i tekniskt eller vetenskapligt hänseende.
Juliens accumulator*) torde vara den första, vid hvilken
i stället för rent bly användes en legering, bestående af 96
vigtsdelar bly, 3 delar antimon och l del qvicksilfver. Flera
andra tillverkare af accumulatorer hafva sedermera användt denna
eller liknande legeringar, t. ex. 96 delar bly och 4 delar
antimon. Härigenom blifver ramen hårdare och hållbarare. Ramen
är gallerformad och så anordnad, att lyllningsmassan utan
svårighet kan däri anbringas men ändå icke lätt utfaller.
Glaskärlen äro vid bottnen försedda ined två klotsar, på hvilka
plåtarne ställas, så att de komma på någon höjd från bottnen.
Plåtarne äro skilda från hvarandra genom mellanstycken af
ebonit eller porslin eller genom kautschukringar, som omgifva
dem. - Juliens accumulator, som tillverkas af "Societé
1’Elec-trique" i Briissel, utmärker sig för stor laddningskapacitet i
förhållande till vigten. Sålunda fann Kopp vid försök häröfver
54,1 kg. vigt per hästkraft-timme, motsvarande 11,3
ampere-timmar och 22,4 watt-timmar per kg. plåtvigt.
Verkningsgraden var då 90,9 proc. af elektricitetsmängden och 80,2 proc.
af det elektriska arbetet. Denna accumulator har därför ock
funnit användande vid elektriska spårvägar.
Elwell-Parkers accumulator har blyelektroder, hvilka äro
genomborrade med många hål och spiralformigt upplindade samt
därefter under 24 timmar legat i en blandning af utspädd
svafvelsyra och salpetersyra eller ättiksyra.
Oerlikon-accumulatorn med gelatin ös elektrolyt är af
särskildt intresse genom dess lämplighet för belysning af
järnbantåg. Vi skola beskrifva en härför använd typ. Ett element
innehåller 11 positiva och 12 negativa plåtar af 14,5 X 14,8
qvcm. yta och 3 mm. tjocklek, anbragta i en ebonitlåda på
*) Se Beskrifning offentliggjord af Kongl. Patentbyrån, n:o 1108.
