228
DYNAMO-MASKINER MED LIKRIKTAD STRÖM.
Af intresse är äfven borsthållaren till dessa maskiner. På
ett framsprang- vid ena lagerbocken sitter en träskifva, som
kan vridas kring en mutter af rödmetall. Träskifvan uppbär
två dornar af nämnda metall och på dessa sitta så många
ringar af mässing, som motsvara antalet borstar. Ringarne äro
uppskurna och försedda med framsprang, hvilka genom en
stark klämskruf med långt handtag kunna hopklämmas. På
hvarje ring är en knippa mässingsfjädrar fastskrufvad, och denna
uppbär vid sin ena ände borsten medelst en enkel
kläminrättning. Fjäderknippan utgöres af ett temligen stort antal öfver

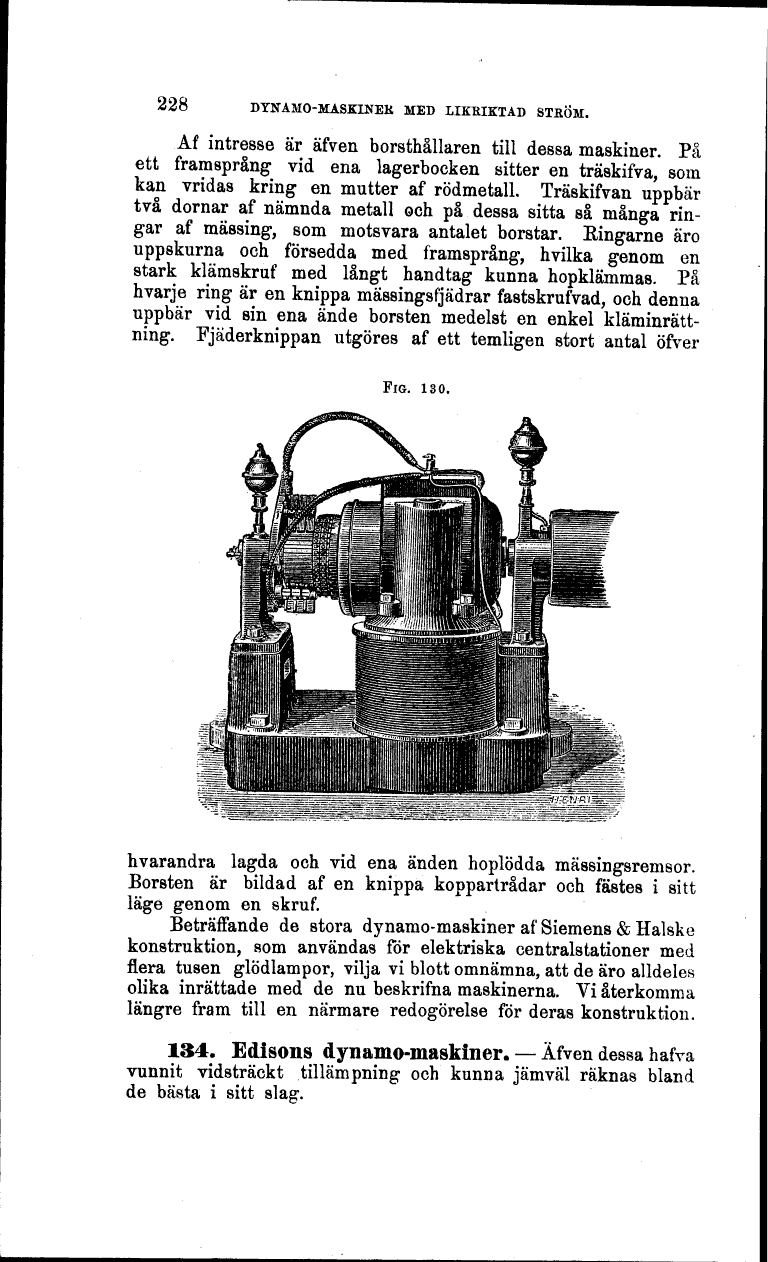

FIG. 130.
hvarandra lagda och vid ena änden hoplödda mässingsremsor.
Borsten är bildad af en knippa koppartrådar och fästes i sitt
läge genom en skruf.
Beträffande de stora dynamo-maskiner af Siemens & Halske
konstruktion, som användas för elektriska centralstationer med
flera tusen glödlampor, vilja vi blott omnämna, att de äro alldeles
olika inrättade med de nu beskrifna maskinerna. Yi återkomma
längre fram till en närmare redogörelse för deras konstruktion.
134. Edisons dynamo-maskiner. - Äfven dessa hafva
vunnit vidsträckt tillämpning och kunna jämväl räknas bland
de bästa i sitt slag.
