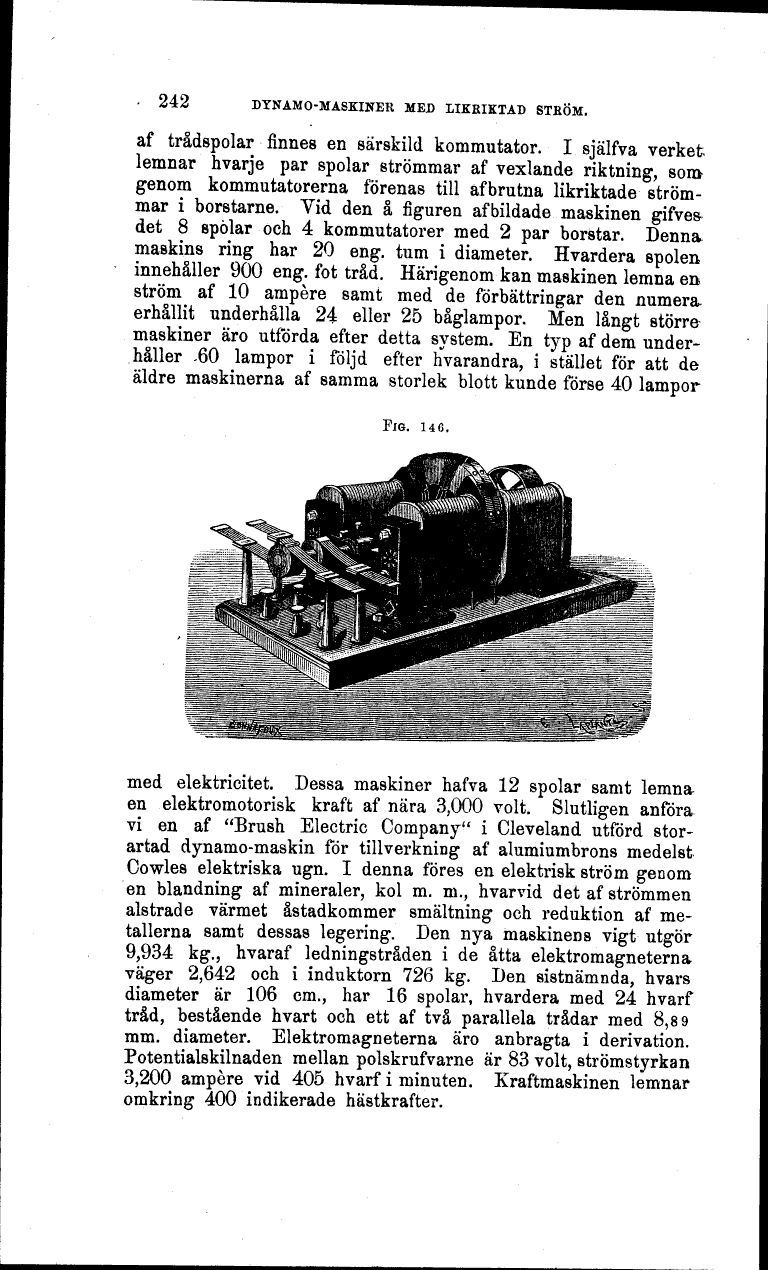

. 242 DYNAMO-MASKINER MED LIKRIKTAD STRÖM.
af trådspolar finnes en särskild kommutator. I själfva verket
lemnar hvarje par spolar strömmar af vexlande riktning,
söm-genom kommutatorerna förenas till afbrutna likriktade
strömmar i borstarne. Vid den å figuren afbildade maskinen gifves
det 8 spolar och 4 kommutatorer med 2 par borstar. Denna
maskins ring har 20 eng. tum i diameter. Hvardera spolen
innehåller 900 eng. fot tråd. Härigenom kan maskinen lemna en
ström af 10 ampere samt med de förbättringar den numera
erhållit underhålla 24 eller 25 båglampor. Men långt större
maskiner äro utförda efter detta system. En typ af dem
underhåller .60 lampor i följd efter hvarandra, i stället för att de
äldre maskinerna af samma storlek blott kunde förse 40 lampor
FIG. 146.
med elektricitet. Dessa maskiner hafva 12 spolar samt lemna
en elektromotorisk kraft af nära 3,000 volt. Slutligen anföra
vi en af "Brush Electric Company" i Cleveland utförd
storartad dynamo-maskin för tillverkning af alumiumbrons medelst
Cowles elektriska ugn. I denna föres en elektrisk ström genom
en blandning af mineraler, kol m. m., hvarvid det af strömmen
alstrade värmet åstadkommer smältning och reduktion af
metallerna samt dessas legering. Den nya maskinens vigt utgör
9,934 kg., hvaraf ledningstråden i de åtta elektromagneterna
väger 2,642 och i induktorn 726 kg. Den sistnämnda, hvars
diameter är 106 cm., har 16 spolar, hvardera med 24 hvarf
tråd, bestående hvart och ett af två parallela trådar med 8,89
mm. diameter. Elektromagneterna äro anbragta i derivation.
Potentialskilnaden mellan polskrufvarne är 83 volt, strömstyrkan
3,200 ampere vid 405 hvarf i minuten. Kraftmaskinen lemnar
omkring 400 indikerade hästkrafter.
