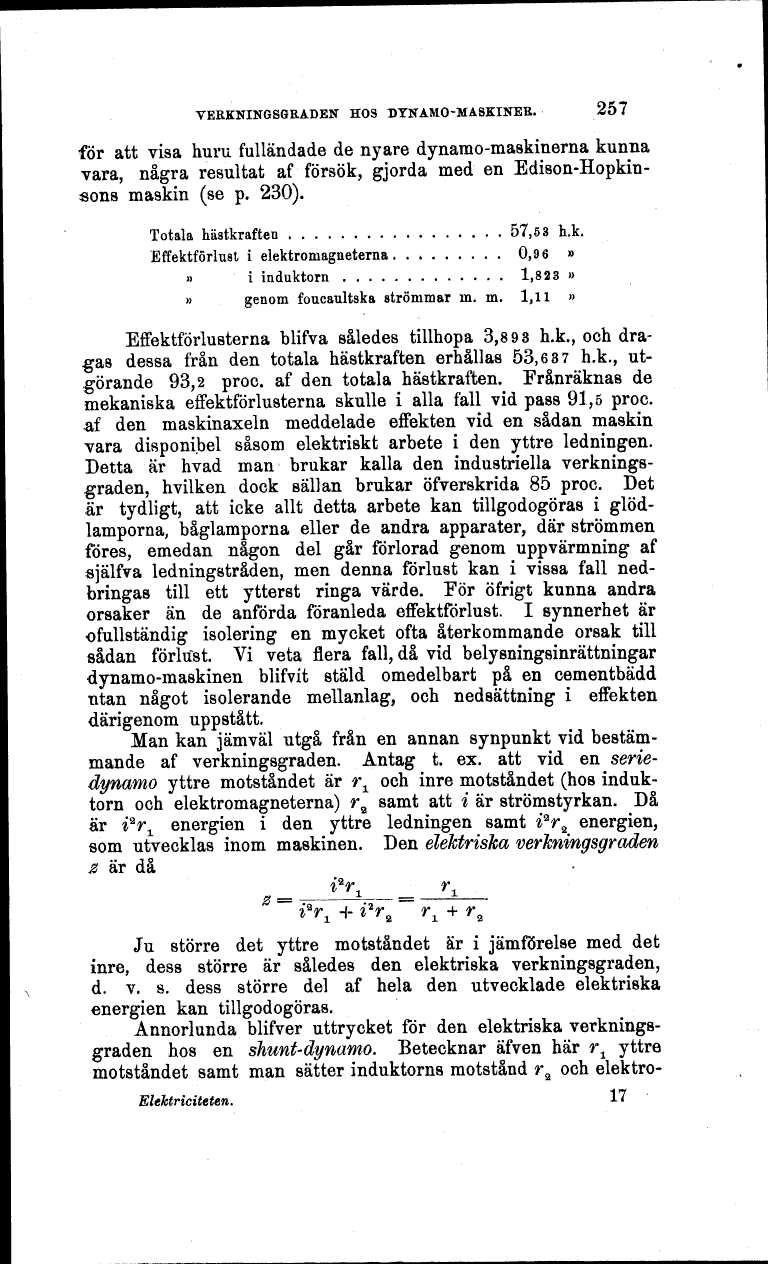

VERKNINGSGRADEN HOS DYNAMO-MASKINER. 257
för att visa huru fulländade de nyare dynamo-maskinerna kunna
vara, några resultat af försök, gjorda med en
Edison-Hopkin-sons maskin (se p. 230).
Totala hästkraften................. 57,53 h.k.
Effektförlust i elektromagneterna......... 0,96 »
» i induktorn............. 1,823 »
» genom foucaultska strömmar m. m. 1,11 »
Effektförlusterna blifva således tillhopa 3,893 h.k., och
dragas dessa från den totala hästkraften erhållas 53,637 h.k.,
utgörande 93,2 proc. af den totala hästkraften. Frånräknas de
mekaniska effektförlusterna skulle i alla fall vid pass 91,5 proc.
af den maskinaxeln meddelade efiekten vid en sådan maskin
vara disponibel såsom elektriskt arbete i den yttre ledningen.
Detta är hvad man brukar kalla den industriella
verkningsgraden, hvilken dock sällan brukar öfverskrida 85 proc. Det
är tydligt, att icke allt detta arbete kan tillgodogöras i
glödlamporna, båglamporna eller de andra apparater, där strömmen
föres, emedan någon del går förlorad genom uppvärmning af
själfva ledningstråden, men denna förlust kan i vissa fall
nedbringas till ett ytterst ringa värde. För öfrigt kunna andra
orsaker än de anförda föranleda effektförlust. I synnerhet är
ofullständig isolering en mycket ofta återkommande orsak till
sådan förlust. Vi veta flera fall, då vid belysningsinrättningar
dynamo-maskinen blifvit stäld omedelbart på en cementbädd
ntan något isolerande mellanlag, och nedsättning i effekten
därigenom uppstått.
Man kan jämväl utgå från en annan synpunkt vid
bestämmande af verkningsgraden. Antag t. ex. att vid en
serie-dynamo yttre motståndet är r± och inre motståndet (hos
induktorn och elektromagneterna) r2 samt att i är strömstyrkan. Då
är iV± energien i den yttre ledningen samt iara energien,
som utvecklas inom maskinen. Den elektriska verkningsgraden
g är då
Ju större det yttre motståndet är i jämförelse med det
inre, dess större är således den elektriska verkningsgraden,
d. v. s. dess större del af hela den utvecklade elektriska
energien kan tillgodogöras.
Annorlunda blifver uttrycket för den elektriska
verkningsgraden hos en shunt-dynamo. Betecknar äfven här r^ yttre
motståndet samt man sätter induktorns motstånd r2 och elektro-
EleJctriciteten. 17
