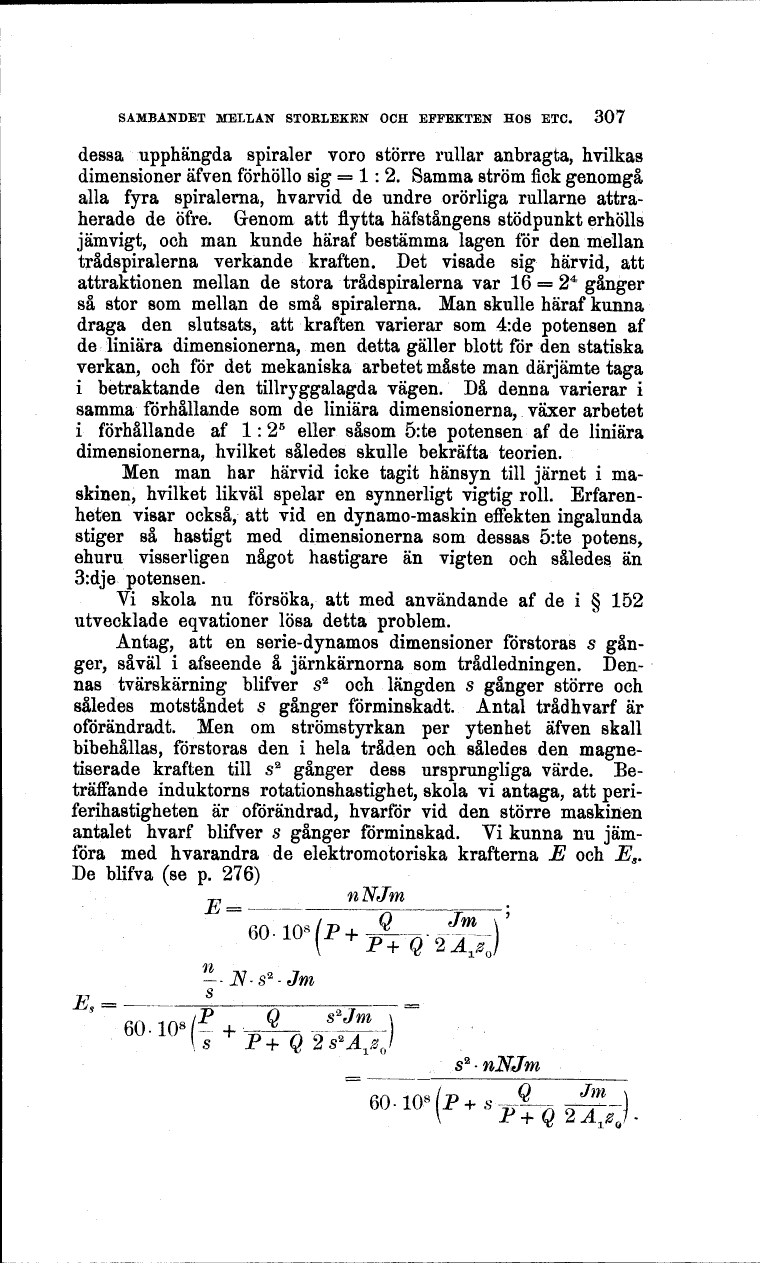

SAMBANDET MELLAN STOELEKEN OCH EFFEKTEN HOS ETC. 307
dessa upphängda spiraler voro större rullar anbragta, hvilkas
dimensioner äfven förhöllo sig = 1:2. Samma ström fick genomgå
alla fyra spiralerna, hvarvid de undre orörliga rullarne
attraherade de öfre. Genom att flytta häfstångens stödpunkt erhölls
järn vigt, och man kunde häraf bestämma lagen för den mellan
trådspiralerna verkande kraften. Det visade sig härvid, att
attraktionen mellan de stora trådspiralerna var 16 = 24 gånger
så stor som mellan de små spiralerna. Man skulle häraf kunna
draga den slutsats, att kraften varierar som 4:de potensen af
de liniära dimensionerna, men detta gäller blott för den statiska
verkan, och för det mekaniska arbetet måste man därjämte taga
i betraktande den tillryggalagda vägen. Då denna varierar i
samma förhållande som de liniära dimensionerna, växer arbetet
i förhållande af l: 25 eller såsom 5:te potensen af de liniära
dimensionerna, hvilket således skulle bekräfta teorien.
Men man har härvid icke tagit hänsyn till järnet i
maskinen, hvilket likväl spelar en synnerligt vigtig roll.
Erfarenheten visar också, att vid en dynamo-maskin effekten ingalunda
stiger så hastigt med dimensionerna som dessas 5:te potens,
ehuru visserligen något hastigare än vigten och således än
3:dje potensen.
Vi skola nu försöka, att med användande af de i § 152
utvecklade eqvationer lösa detta problem.
Antag, att en serie-dynamos dimensioner förstoras s
gånger, såväl i afseende å järnkärnorna som trådledningen.
Dennas tvärskärning blifver s* och längden s gånger större och
således motståndet s gånger förminskadt. Antal trådhvarf är
oförändradt. Men om strömstyrkan per ytenhet äfven skall
bibehållas, förstoras den i hela tråden och således den
magnetiserade kraften till s2 gånger dess ursprungliga värde.
Beträffande induktorns rotationshastighet, skola vi antaga, att
periferihastigheten är oförändrad, hvarför vid den större maskinen
antalet hvarf blifver s gånger förminskad. Yi kunna nu
jämföra med hvarandra de elektromotoriska krafterna JE och Es.
De blifva (se p. 276)
-n __ nNJm
60-108(P +
~-N-s*-Jm
E s
.5 f) /~\
l-p, V Jm
(^+PT£ ~2 Aj
60-
Jr + (J A S A.^
s2-nNJm
