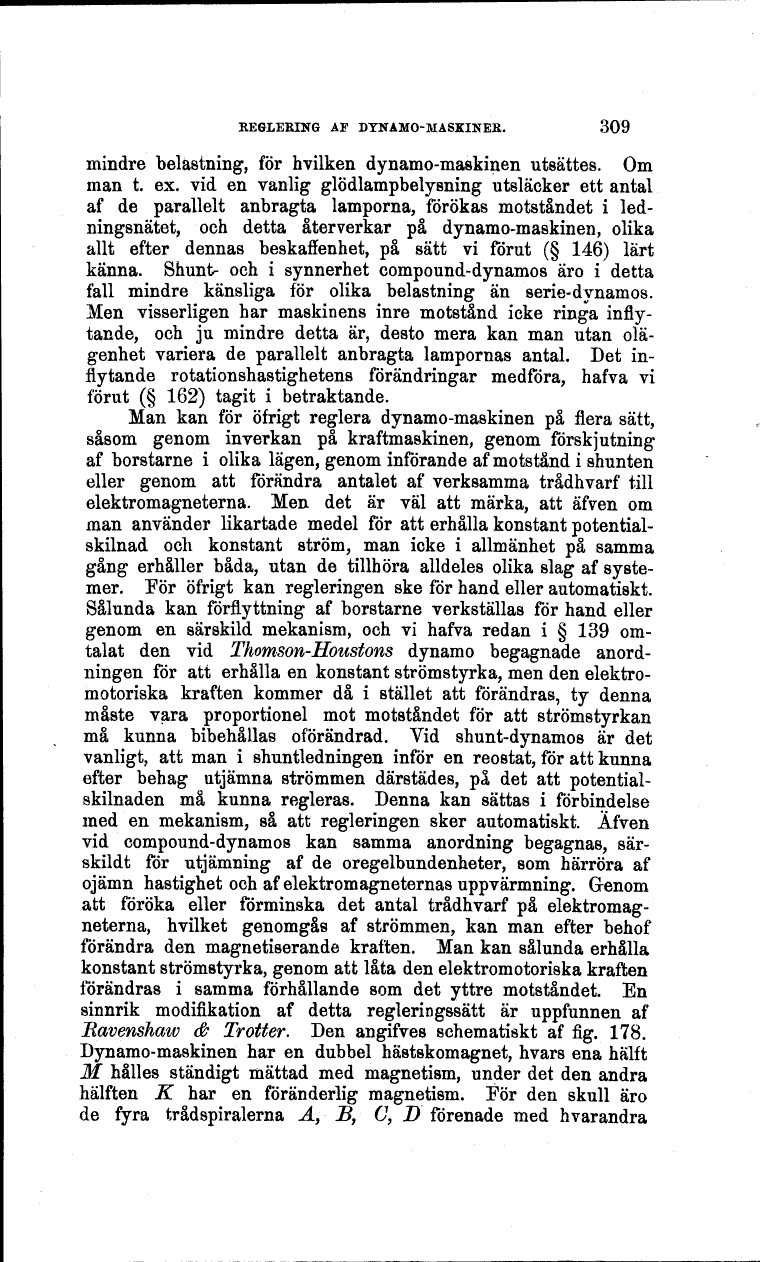

REGLERING AF DYNAMO-MASKINER. 309
mindre belastning, för hvilken dynamo-maskinen utsättes. Om
man t. ex. vid en vanlig glÖdlampbelysning utsläcker ett antal
af de parallelt anbragta lamporna, förökas motståndet i
ledningsnätet, och detta återverkar på dynamo-maskinen, olika
allt efter dennas beskaffenhet, på sätt vi förut (§ 146) lärt
känna. Shunt- och i synnerhet compound-dynamos äro i detta
fall mindre känsliga för olika belastning än serie-dynamos.
Men visserligen har maskinens inre motstånd icke ringa
inflytande, och ju mindre detta är, desto mera kan man utan
olägenhet variera de parallelt anbragta lampornas antal. Det
inflytande rotationshastighetens förändringar medföra, hafva vi
förut (§ 162) tagit i betraktande.
Man kan för öfrigt reglera dynamo-maskinen på flera sätt,
såsom genom inverkan på kraftmaskinen, genom förskjutning
af borstarne i olika lägen, genom införande af motstånd i shunten
eller genom att förändra antalet af verksamma trådhvarf till
elektromagneterna. Men det är väl att märka, att äfven om
man använder likartade medel för att erhålla konstant
potentialskilnad och konstant ström, man icke i allmänhet på samma
gång erhåller båda, utan de tillhöra alldeles olika slag af
syste-mer. Por öfrigt kan regleringen ske för hand eller automatiskt.
Sålunda kan förflyttning af borstarne verkställas för hand eller
genom en särskild mekanism, och vi hafva redan i § 139
omtalat den vid Thomson-Houstons dynamo begagnade
anordningen för att erhålla en konstant strömstyrka, men den
elektromotoriska kraften kommer då i stället att förändras, ty denna
måste vara proportionel mot motståndet för att strömstyrkan
må kunna bibehållas oförändrad. Vid shunt-dynamos är det
vanligt, att man i shuntledningen inför en reostat, för att kunna
efter behag utjämna strömmen därstädes, på det att
potentialskilnaden må kunna regleras. Denna kan sättas i förbindelse
med en mekanism, så att regleringen sker automatiskt. Äfven
vid compound-dynamos kan samma anordning begagnas,
särskildt för utjämning af de oregelbundenheter, som härröra af
ojämn hastighet och af elektromagneternas uppvärmning. Genom
att föröka eller förminska det antal trådhvarf på
elektromagneterna, hvilket genomgås af strömmen, kan man efter behof
förändra den magnetiserande kraften. Man kan sålunda erhålla
konstant strömstyrka, genom att låta den elektromotoriska kraften
förändras i samma förhållande som det yttre motståndet. En
sinnrik modifikation af detta regleringssätt är uppfunnen af
Ravenshaw & TrOtter. Den angifves schematiskt af fig. 178.
Dynamo-maskinen har en dubbel hästskomagnet, hvars ena halft
M hålles ständigt mättad med magnetism, under det den andra
hälften K har en föränderlig magnetism. För den skull äro
de fyra trådspiralerna A,- B, C, D förenade med hvarandra
