320 VEXELSTRÖM-MASKINER OCH TRANSFORMATORER.
men den 60 spolar innehållande elektromagnetringen är i stället
roterande. Härigenom erhålles vid den höga elektromotoriska
kraften 2,000 volt bättre isolering och mindre rotationshastighet.
Induktorns diameter är icke mindre än 4,6 m. och den
roterande ringens 3,7 m. Högsta effekten .är 330,000 watt eller
448 elektriska hästkrafter vid 100 hvarf i minuten.
Dynamo-maskinen är direkt kopplad till ångmaskinen.
178. Ferrantis vexelström-maskin. - Denna, som
särdeles i England blifvit använd i flera stora
belysningsanläggningar, är en modifikation af den i näst föregående paragraf
beskrifna maskinen. Det är i synnerhet induktorn, som är af

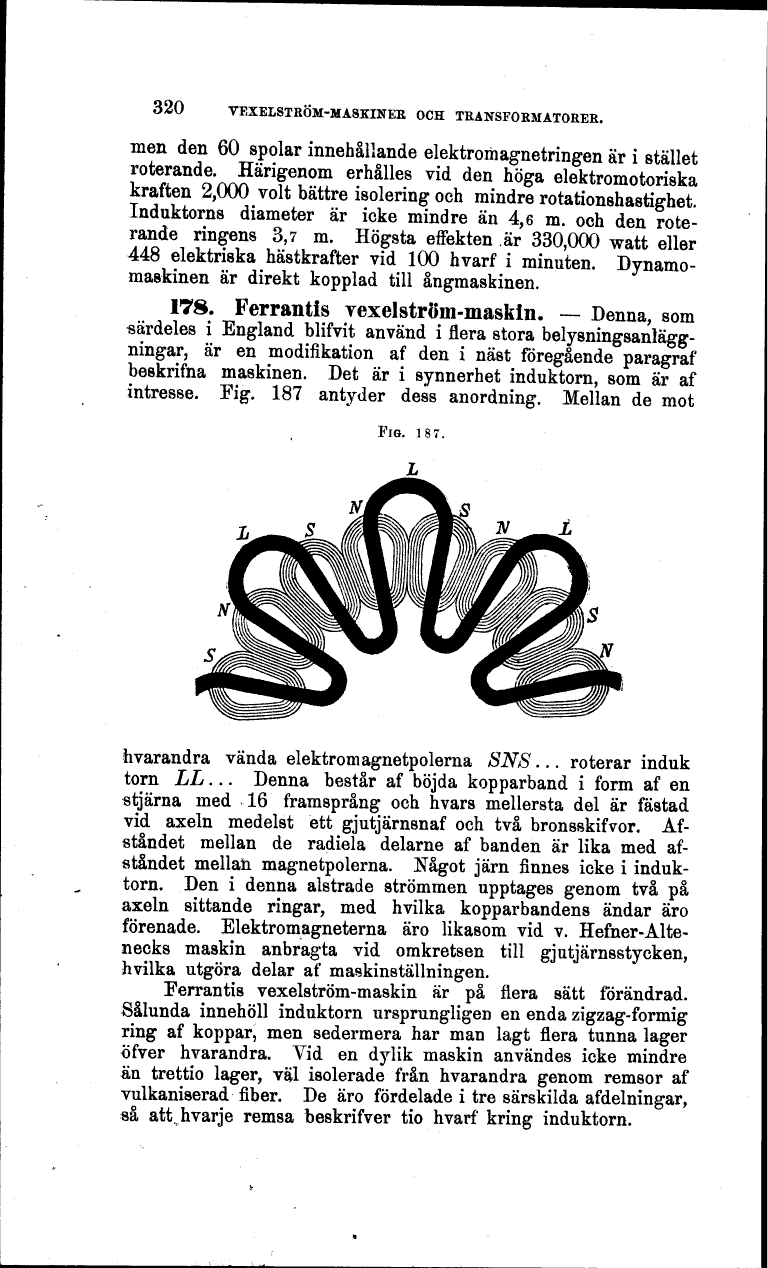

intresse. Fig. 187 antyder dess anordning. Mellan de mot
FIG. 187.
hvarandra vända elektromagnetpolerna SNS... roterar induk
torn LL... Denna består af böjda kopparband i form af en
stjärna med 16 framsprang och hvars mellersta del är fästad
vid axeln medelst ett gjutjärnsnaf och två bronsskifvor.
Afståndet mellan de radiela delarne af banden är lika med
afståndet mellan magnetpolerna. Något järn finnes icke i
induktorn. Den i denna alstrade strömmen upptages genom två på
axeln sittande ringar, med hvilka kopparbandens ändar äro
förenade. Elektromagneterna äro likasom vid v.
Hefner-Altenecks maskin anbragta vid omkretsen till gjutjärnsstycken,
hvilka utgöra delar af maskinställningen.
Ferrantis vexelström-maskin är på flera sätt förändrad.
Sålunda innehöll induktorn ursprungligen en enda zigzag-formig
ring af koppar, men sedermera har man lagt flera tunna lager
öfver hvarandra. Vid en dylik maskin användes icke mindre
än trettio lager, väl isolerade från hvarandra genom remsor af
vulkaniserad fiber. De äro fördelade i tre särskilda afdelningar,
så att, hvarje remsa beskrifver tio hvarf kring induktorn.
