478 ELEKTRISK BELYSNING.
Det bör dock anmärkas, att man kan reglera spänningen
i de båda grenarne af nätet genom reostater a och &, men
detta medför såväl förlust i elektrisk energi som besvär för
inställningen, allt efter de använda lampornas olika antal,
under det att vid Edisons treledaresystem denna reglering
försiggår automatiskt. Förlusten i elektrisk energi kan dock
undvikas, om man i stället för reostater gör bruk af
accumulatorer, hvilka laddas genom strömmen mellan ledningarna.
252. Femledaresystemet. - Det är möjligt att
till-lämpa samma princip, som ligger till grund för treledaresystemet,
för fem, sju eller flera ledare och använda fyra, sex eller flera
dynamo-maskiner eller an-
FlG- 276- dra elektricitetskällor till
samma ledningsnät och
således i ännu högre grad
vinna de f ördelar treled are
-systemet medför. Men hela
belysningssystemet blifver
härigenom mycket inveck
-ladt, hvarför man ock
sällan gör bruk af dylika
anordningar. Dock är
fem-ledaresystemet några
gånger tillämpadt vid
belysningsanläggningar.

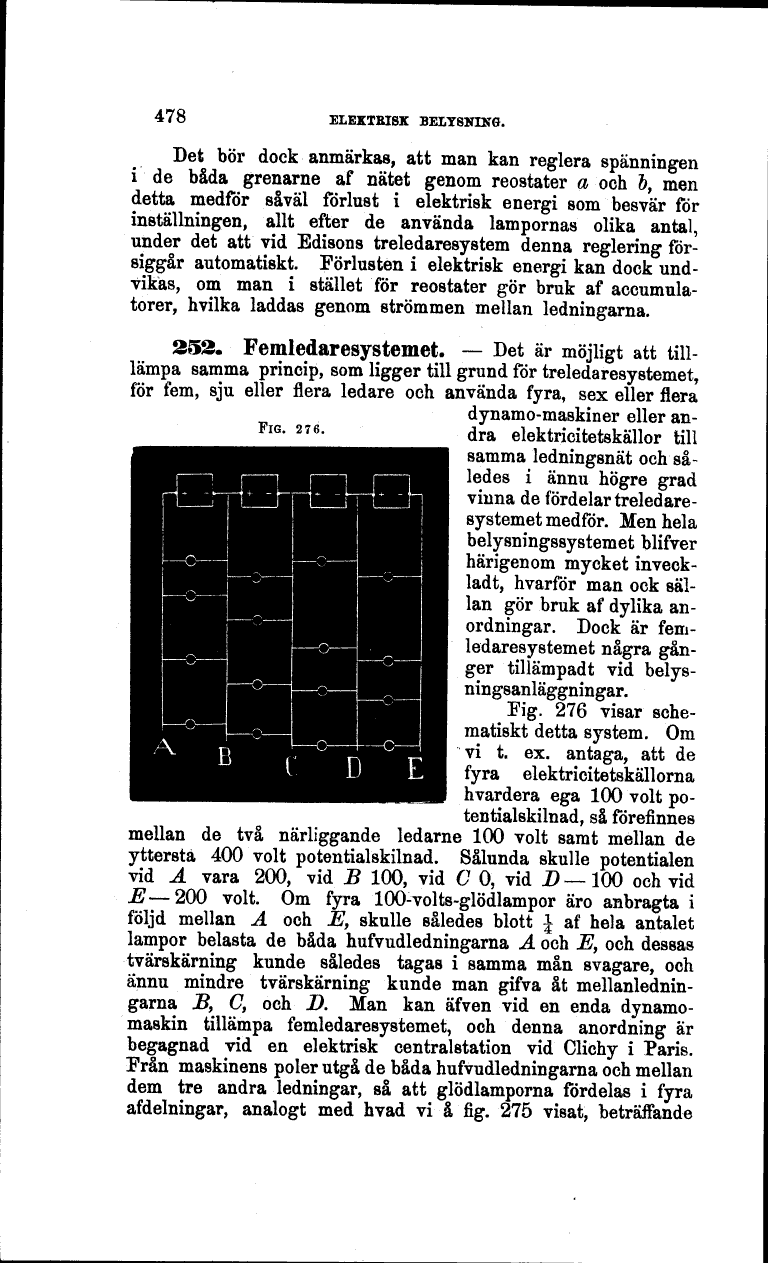

Fig. 276 visar
schematiskt detta system. Om
vi t. ex. antaga, att de
fyra elektricitetskällorna
hvardera ega 100 volt
potentialskilnad, så förefinnes
mellan de två närliggande ledarne 100 volt samt mellan de
yttersta 400 volt potentialskilnad. Sålunda skulle potentialen
vid A vara 200, vid S 100, vid C O, vid D- 100 och vid
E-200 volt. Om fyra 100-volts-glödlampor äro anbragta i
följd mellan A och E, skulle således blott £ af hela antalet
lampor belasta de båda hufvudledningarna A och E, och dessas
tvärskärning kunde således tagas i samma mån svagare, och
ännu mindre tvärskärning kunde man gifva åt
mellanlednin-garna B, C, och D. Man kan äfven vid en enda
dynamo-maskin tillämpa femledaresystemet, och denna anordning är
begagnad vid en elektrisk centralstation vid Clichy i Paris.
Från maskinens poler utgå de båda hufvudledningarna och mellan
dem tre andra ledningar, så att glödlamporna fördelas i fyra
afdelningar, analogt med hvad vi å fig. 275 visat, beträffande
