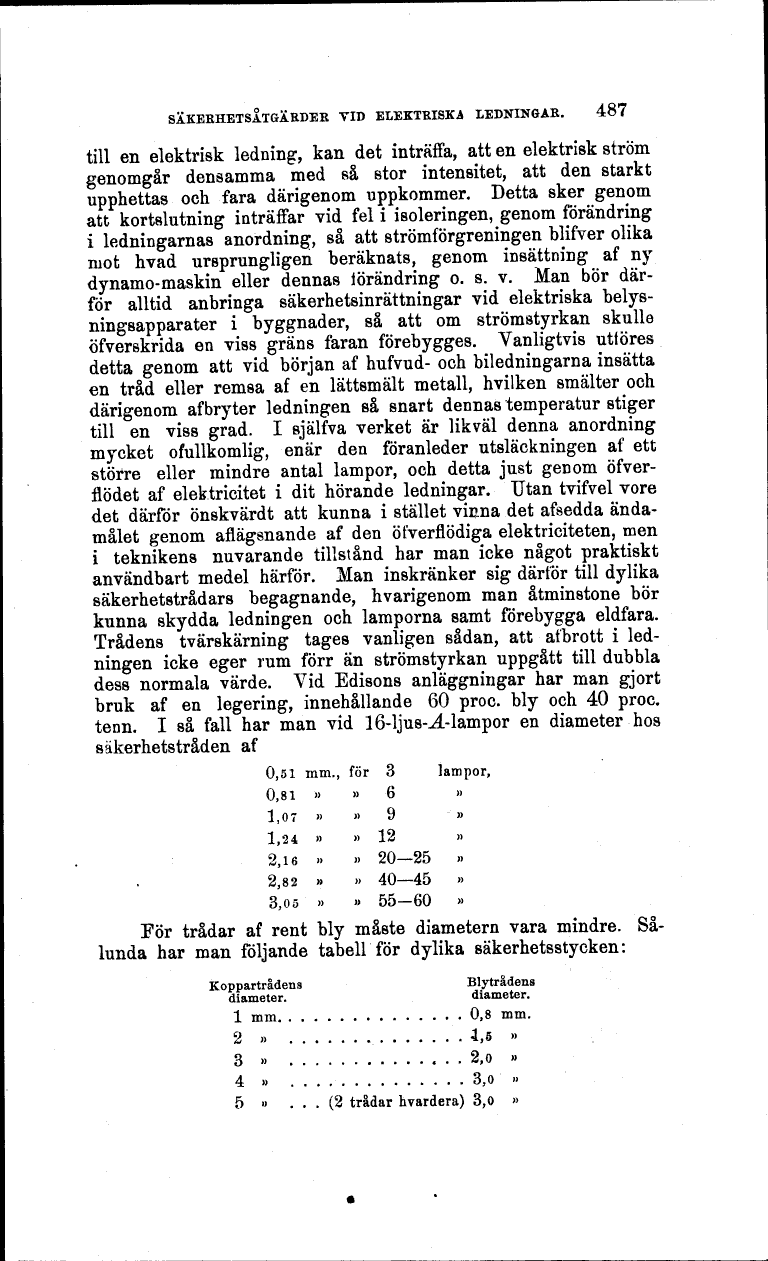

SÄKERHETSÅTGÄRDER TID ELEKTRISKA LEDNINGAR. 487
till en elektrisk ledning, kan det inträffa, att en elektrisk ström
genomgår densamma med så stor intensitet, att den starkt
upphettas och fara därigenom uppkommer. Detta sker genom
att kortslutning inträffar vid fel i isoleringen, genom förändring
i ledningarnas anordning, så att strömförgreningen blifver olika
mot hvad ursprungligen beräknats, genom insättning af ny
dynamo-maskin eller dennas iörändring o. s. v. Man bör
därför alltid anbringa säkerhetsinrättningar vid elektriska
belys-ningsapparater i byggnader, så att om strömstyrkan skulle
öfverskrida en viss gräns faran förebygges. Vanligtvis utföres
detta genom att vid början af hufvud- och biledningarna insätta
en tråd eller remsa af en lättsmält metall, hvilken smälter och
därigenom afbryter ledningen så snart dennas temperatur stiger
till en viss grad. I själfva verket är likväl denna anordning
mycket ofullkomlig, enär den föranleder utsläckningen af ett
större eller mindre antal lampor, och detta just genom
öfver-flödet af elektricitet i dit hörande ledningar. Utan tvifvel vore
det därför Önskvärdt att kunna i stället vinna det afsedda
ändamålet genom aflägsnande af den öfverflödiga elektriciteten, men
i teknikens nuvarande tillstånd har man icke något praktiskt
användbart medel härför. Man inskränker sig därför till dylika
säkerhetstrådars begagnande, hvarigenom man åtminstone bör
kunna skydda ledningen och lamporna samt förebygga eldfara.
Trådens tvärskärning tages vanligen sådan, att afbrott i
ledningen icke eger rum förr än strömstyrkan uppgått till dubbla
dess normala värde. Vid Edisons anläggningar har man gjort
bruk af en legering, innehållande 60 proc. bly och 40 proc.
tenn. I så fall har man vid 16-ljus-J.-lampor en diameter hos
säkerhetstråden af
0,51 mm., för 3 lampor,
0,81 » » 6 »
1,07» » 9 »
1,24 » » 12 »
2,16 » » 20-25 »
2,82 » » 40-45 »
3,05 » » 55-60 »
För trådar af rent bly måste diametern vara mindre.
Sålunda har man följande tabell för dylika säkerhetsstycken:
Koppartrådens Blytrådens
diameter. diameter.
1 mm...............0,8 mm.
2 »..............4,5 »
3 ».............. 2,0 »
4 » ..............3,0 »
5 » ... (2 trådar hvardera) 3,0 »
