710
TELEFONEN OCH MIKROFONEN.
parallela mässingsstången A, som vid midten är afskuren, så
att tre af stängerna M stå på hvar sin hälft af A. Strömmen
från batteriet går genom en
af dessa hälfter och de
därpå hvilande platinaspetsarne
till de’ motsvarande
stängerna M, vidare genom
kolstången Jc till de återstående
stängerna M9 till den andra
hälften af A och vidare till
induktionsrullen och till
batteriets andra pol. När
membranet vibrerar under
ljudvågornas inflytande,
förändras kontakterna vid
stängerna M:s stödpunkter, i
följd hvaraf de erforderliga
vexlingarna i strömstyrkan
uppstå.
Senare har L. M. Ericsson
öfvergått till
kolpulvermikro-fonen, hvilken af honom
erhållit en hög grad af
fulländning. Apparaten gifves
den form fig. 409 antyder.
Kontaktet eger här rum
mellan kolskilvan A och det
grofva kolpulvret B. Skifvan
är likasom vid Berliners
mikrofon försedd med
koncentriska spår. Kolpulvret får fritt falla mot membranet D.
En elastisk ring C går tätt mot membranet och kring
kol-skifvan. Å membranet, som är af tunt järnbleck, är fäst ett
tunt bleck af platina eller förgylld koppar, hvilket betäcker
ungefår halfva dess yta och är försedt med utstansade spetsar,
ingående i koipulvret. Mikrofonen är dessutom genom en
tapp F anbragt i en arm eller hållare, så att den kan vridas
rundt omkring. Härvid uppluckras det löst liggande
kolpulvret och ordnar sig i ett nytt läge kring spetsarne. I
anseende till mikrofonens vridning får den ena ledningen gå
isolerad genom tappen, under det att den andra ledningen går
genom mikrofonens metallmassa och genom den mikrofonen
uppbärande armen.
Fig. 410 (sid. 712) visar anordningen af Ericssons
kombinerade mikrofon och telefon; fig. 411 lämnar ett
led-ningsschema härför. Här beteöknar l1 handtelefonen, M mikro-

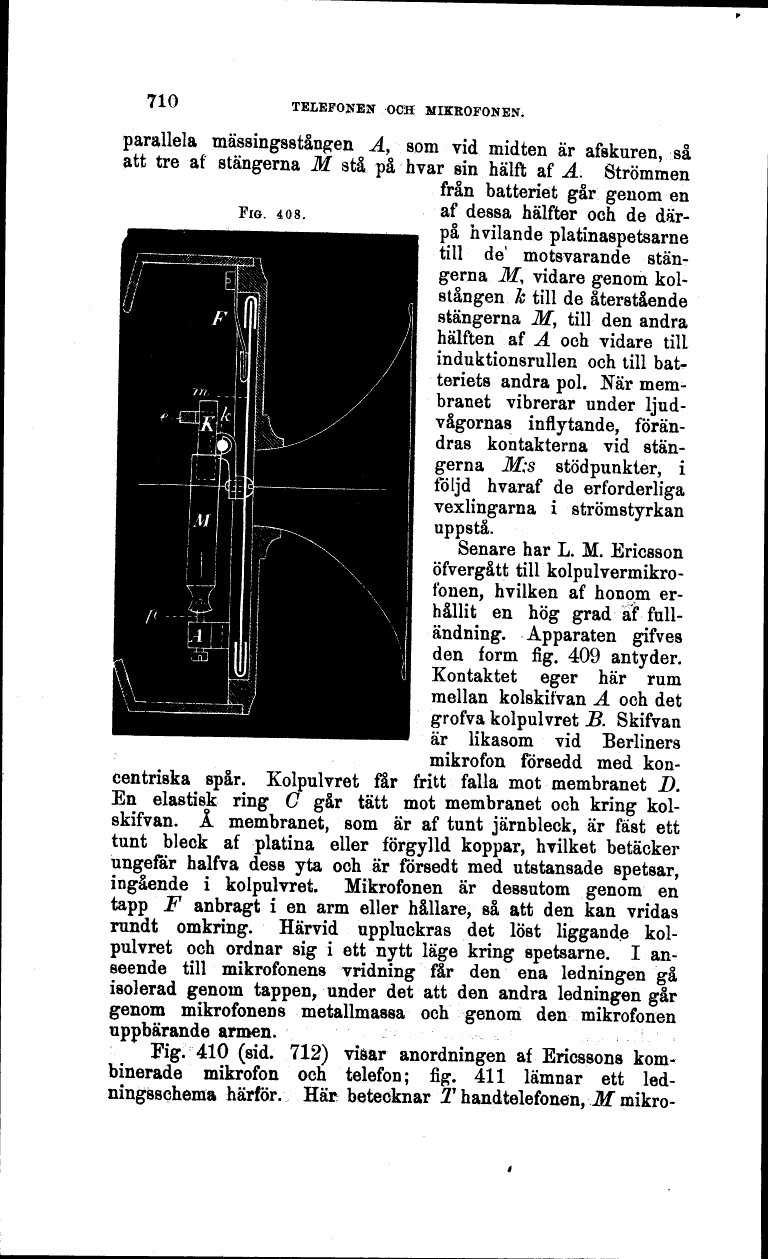

FlG. 408.
