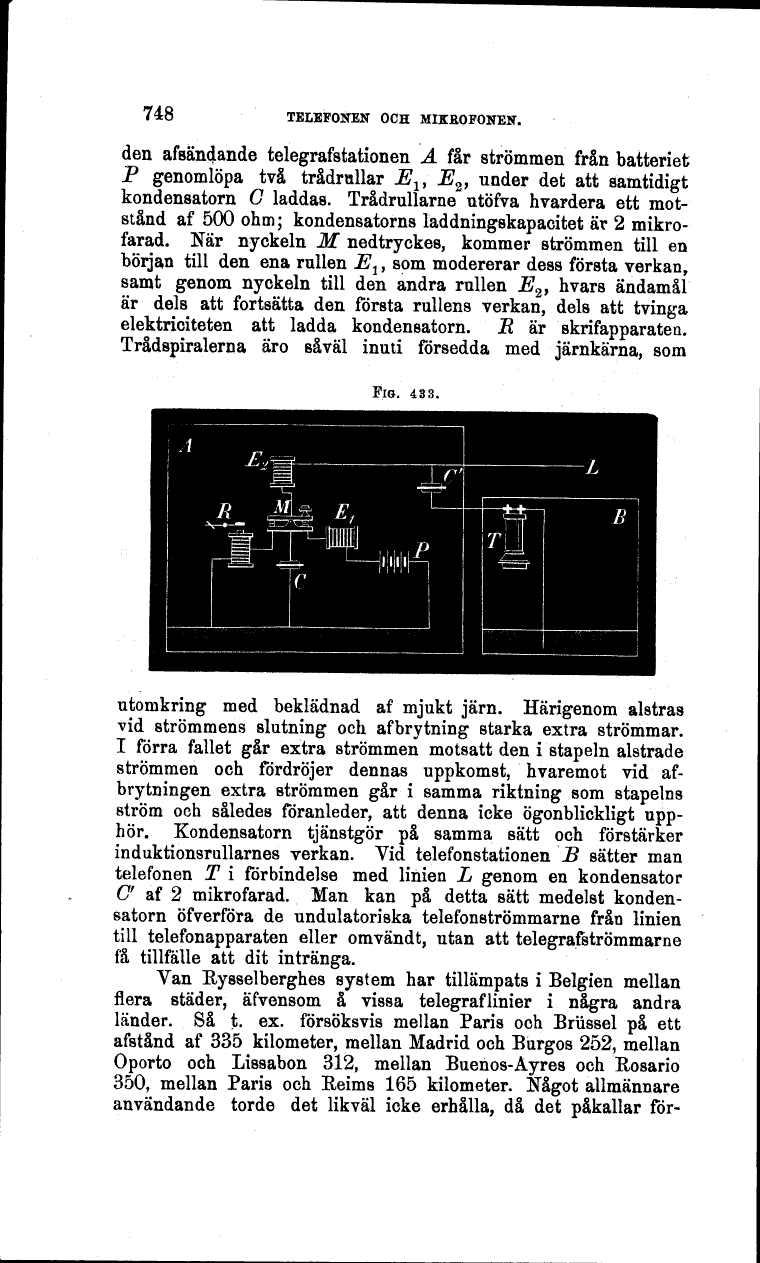

748 TELEFONEN OCH MIKROFONEN.
den afsändande telegrafstationen A får strömmen från batteriet
P genomlöpa två trådrullar E19 E2, under det att samtidigt
kondensatorn C laddas. Trådrullarne utöfva hvardera ett
motstånd af 500 ohm; kondensatorns laddningskapacitet är 2
mikrofarad. När nyckeln M nedtryckes, kommer strömmen till en
början till den ena rullen E^, som modererar dess första verkan,
samt genom nyckeln till den andra rullen E2, hvars ändamål
är dels att fortsätta den första rullens verkan, dels att tvinga
elektriciteten att ladda kondensatorn. Il är skrifapparaten.
Trådspiralerna äro såväl inuti försedda med järnkärna, som
FIG. 433.
utomkring med beklädnad af mjukt järn. Härigenom alstras
vid strömmens slutning och af brytning starka extra strömmar.
I förra fallet går extra strömmen motsatt den i stapeln alstrade
strömmen och fördröjer dennas uppkomst, hvaremot vid
af-brytningen extra strömmen går i samma riktning som stapelns
ström och således föranleder, att denna icke ögonblickligt
upphör. Kondensatorn tjänstgör på samma sätt och förstärker
induktionsrallarnes verkan. Vid telefonstationen S sätter man
telefonen T i förbindelse med linien L genom en kondensator
Cr af 2 mikrofarad. Man kan på detta sätt medelst
kondensatorn öfverföra de undulatoriska telefonströmmarne från linien
till telefonapparaten eller omvändt, utan att telegrafströmmar n e
få tillfälle att dit intränga.
Yan Rysselberghes system har tillämpats i Belgien mellan
flera städer, äfvensom å vissa telegraflinier i några andra
länder. Så t. ex. försöksvis mellan Paris och Briissel på ett
afstånd af 335 kilometer, mellan Madrid och Burgos 252, mellan
Oporto och Lissabon 312, mellan Buenos-Åyres och Hosario
350, mellan Paris och Reims 165 kilometer. Något allmännare
användande torde det likväl icke erhålla, då det påkallar för-
