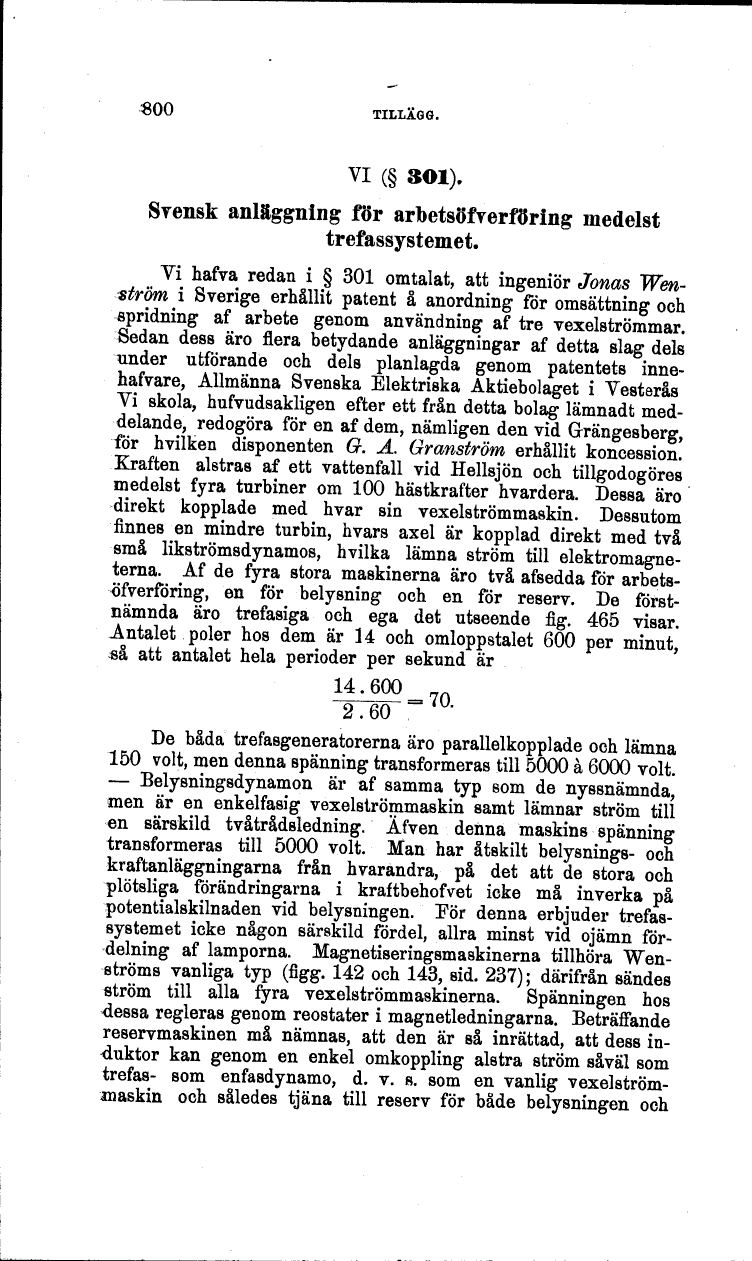

VI (§ 301).
Svensk anläggning för arbetsöfverföring medelst
trefassystemet.
Vi hafva redan i § 301 omtalat, att ingeniör Jonas
Wenström i Sverige erhållit patent å anordning för omsättning och
spridning af arbete genom användning af tre vexelströmmar.
Sedan dess äro flera betydande anläggningar af detta slag dels
under utförande och dels planlagda genom patentets
innehafvare, Allmänna Svenska Elektriska Aktiebolaget i Vesterås
Vi skola, hufvudsakligen efter ett från detta bolag lämnadt
meddelande, redogöra för en af dem, nämligen den vid Grängesberg,
för hvilken disponenten G. A. Granström erhållit koncession.
Kraften alstras af ett vattenfall vid Hellsjön och tillgodogöres
medelst fyra turbiner om 100 hästkrafter hvardera. Dessa äro
direkt kopplade med hvar sin vexelströmmaskin. Dessutom
finnes en mindre turbin, hvars axel är kopplad direkt med två
små likströmsdynamos, hvilka lämna ström till
elektromagneterna. Af de fyra stora maskinerna äro två afsedda för
arbetsöfverföring, en för belysning och en för reserv. De
förstnämnda äro trefasiga och ega det utseende fig. 465 visar.
Antalet poler hos dem är 14 och omloppstalet 600 per minut,
så att antalet hela perioder per sekund är
14 × 600 / 2 × 60 = 70
De båda trefasgeneratorerna äro parallelkopplade och lämna
150 volt, men denna spänning transformeras till 5000 à 6000 volt.
– Belysningsdynamon är af samma typ som de nyssnämnda,
men är en enkelfasig vexelströmmaskin samt lämnar ström till
en särskild tvåtrådsledning. Äfven denna maskins spänning
transformeras till 5000 volt. Man har åtskilt belysnings- och
kraftanläggningarna från hvarandra, på det att de stora och
plötsliga förändringarna i kraftbehofvet icke må inverka på
potentialskilnaden vid belysningen. För denna erbjuder
trefassystemet icke någon särskild fördel, allra minst vid ojämn
fördelning af lamporna. Magnetiseringsmaskinerna tillhöra
Wenströms vanliga typ (figg. 142 och 143, sid. 237); därifrån sändes
ström till alla fyra vexelströmmaskinerna. Spänningen hos
dessa regleras genom reostater i magnetledningarna. Beträffande
reservmaskinen må nämnas, att den är så inrättad, att dess
induktor kan genom en enkel omkoppling alstra ström såväl som
trefas- som enfasdynamo, d. v. s. som en vanlig vexelströmmaskin
och således tjäna till reserv för både belysningen och
