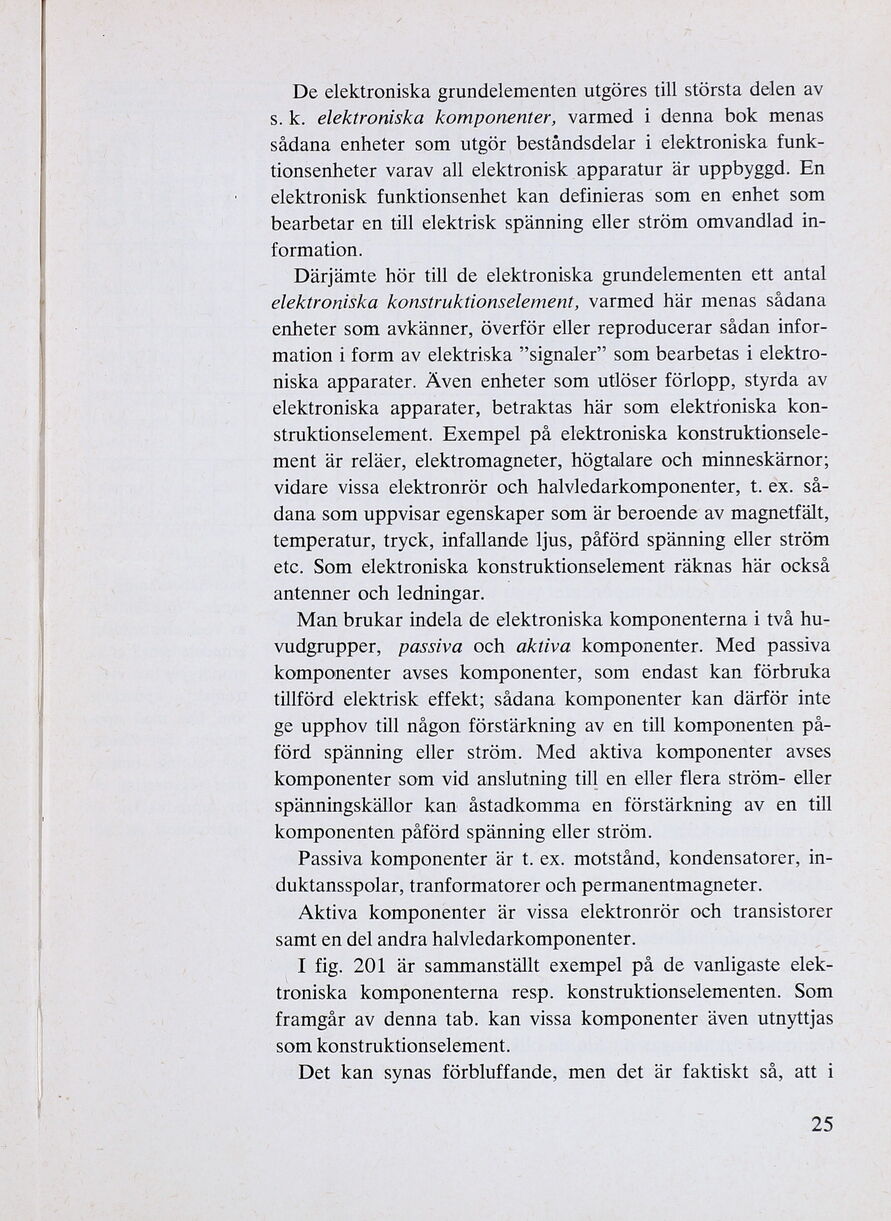

De elektroniska grundelementen utgöres till största delen av
s.k. elektroniska komponenter, varmed i denna bok menas
sådana enheter som utgör beståndsdelar i elektroniska funk-
tionsenheter varav all elektronisk apparatur är uppbyggd. En
elektronisk funktionsenhet kan definieras som en enhet som
bearbetar en till elektrisk spänning eller ström omvandlad in-
formation.
elektroniska konstruktionselement, varmed här menas sådana
enheter som avkänner, överför eller reproducerar sådan infor-
mation i form av elektriska ”signaler” som bearbetas i elektro-
niska apparater. Även enheter som utlöser förlopp, styrda av
elektroniska apparater, betraktas här som elektroniska kon-
struktionselement. Exempel på elektroniska konstruktionsele-
ment är reläer, elektromagneter, högtalare och minneskärnor;
vidare vissa elektronrör och halvledarkomponenter, t. ex. så-
dana som uppvisar egenskaper som är beroende av magnetfält,
temperatur, tryck, infallande ljus, påförd spänning eller ström
etc. Som elektroniska konstruktionselement räknas här också
antenner och ledningar.
Man brukar indela de elektroniska komponenterna i två hu-
vudgrupper, passiva och aktiva komponenter. Med passiva
komponenter avses komponenter, som endast kan förbruka
tillförd elektrisk effekt; sådana komponenter kan därför inte
ge upphov till någon förstärkning av en till komponenten på-
förd spänning eller ström. Med aktiva komponenter avses
komponenter som vid anslutning till en eller flera ström- eller
spänningskällor kan åstadkomma en förstärkning av en till
komponenten påförd spänning eller ström.
Passiva komponenter är t. ex. motstånd, kondensatorer, in-
duktansspolar, tranformatorer och permanentmagneter.
Aktiva komponenter är vissa elektronrör och transistorer
samt en del andra halvledarkomponenter.
I fig. 201 är sammanställt exempel på de vanligaste elek-
troniska komponenterna resp. konstruktionselementen. Som
framgår av denna tab. kan vissa komponenter även utnyttjas
som konstruktionselement.
Det kan synas förbluffande, men det är faktiskt så, att i
25
