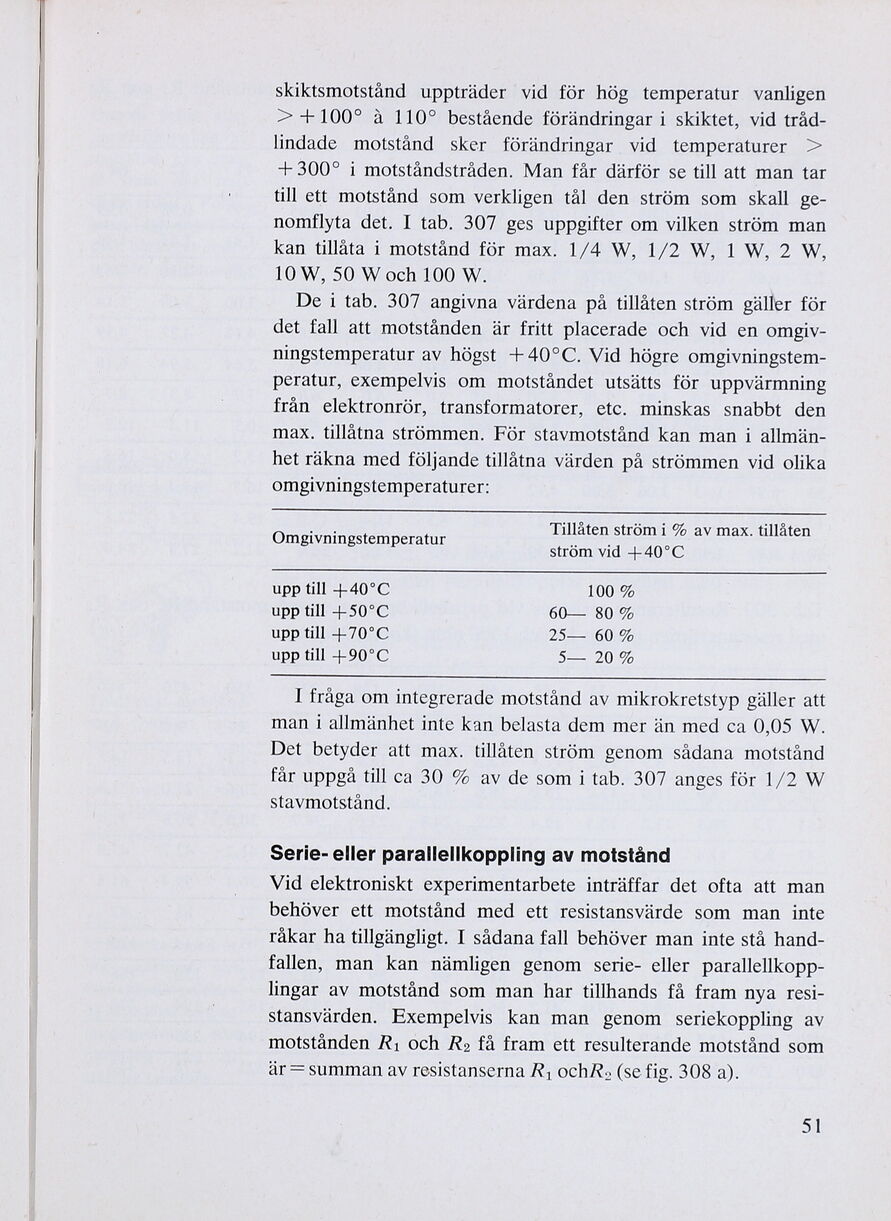

skiktsmotstånd uppträder vid för hög temperatur vanligen
> +100? äå 110? bestående förändringar i skiktet, vid tråd-
lindade motstånd sker förändringar vid temperaturer >
+ 300” i motståndstråden. Man får därför se till att man tar
till ett motstånd som verkligen tål den ström som skall ge-
nomflyta det. I tab. 307 ges uppgifter om vilken ström man
kan tillåta i motstånd för max. 1/4 W, 1/2 W, 1 W, 2 W,
10 W, 50 W och 100 W.
De i tab. 307 angivna värdena på tillåten ström gäller för
det fall att motstånden är fritt placerade och vid en omgiv-
ningstemperatur av högst +40?C. Vid högre omgivningstem-
peratur, exempelvis om motståndet utsätts för uppvärmning
från elektronrör, transformatorer, etc. minskas snabbt den
max. tillåtna strömmen. För stavmotstånd kan man i allmän-
het räkna med följande tillåtna värden på strömmen vid olika
omgivningstemperaturer:
Tillåten ström i 26 av max. tillåten
Omgivningstemperatur Strömvid Oe
upp till +40”C 100 ZP
upp till +50”C 60— 80 Po
upp till +70”C 25— 60 Po
upp till +90”C 5— 20 PN
I fråga om integrerade motstånd av mikrokretstyp gäller att
man i allmänhet inte kan belasta dem mer än med ca 0,05 W.
Det betyder att max. tillåten ström genom sådana motstånd
får uppgå till ca 30 7 av de som i tab. 307 anges för 1/2 W
stavmotstånd.
Serie- eller parallellkoppling av motstånd
Vid elektroniskt experimentarbete inträffar det ofta att man
behöver ett motstånd med ett resistansvärde som man inte
råkar ha tillgängligt. I sådana fall behöver man inte stå hand-
fallen, man kan nämligen genom serie- eller parallellkopp-
lingar av motstånd som man har tillhands få fram nya resi-
stansvärden. Exempelvis kan man genom seriekoppling av
motstånden Ri och Rz2 få fram ett resulterande motstånd som
är = summan av resistanserna R, ochRsz (se fig. 308 a).
