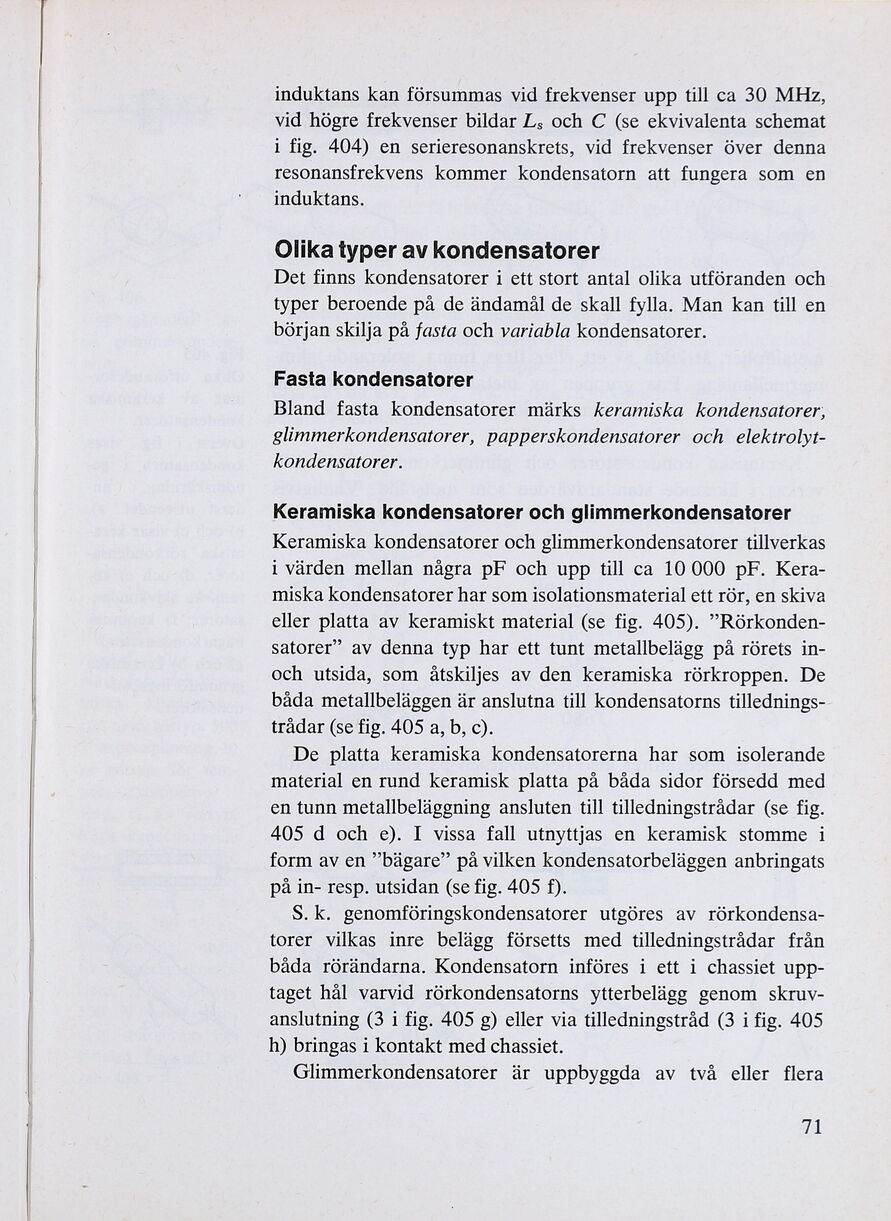

induktans kan försummas vid frekvenser upp till ca 30 MHz,
vid högre frekvenser bildar Ls och C (se ekvivalenta schemat
i fig. 404) en serieresonanskrets, vid frekvenser över denna
resonansfrekvens kommer kondensatorn att fungera som en
induktans.
Olika typer av kondensatorer
Det finns kondensatorer i ett stort antal olika utföranden och
typer beroende på de ändamål de skall fylla. Man kan till en
början skilja på fasta och variabla kondensatorer.
Fasta kondensatorer
Bland fasta kondensatorer märks keramiska kondensatorer,
glimmerkondensatorer, papperskondensatorer och elektrolyt-
kondensatorer.
Keramiska kondensatorer och gliimmerkondensatorer
Keramiska kondensatorer och glimmerkondensatorer tillverkas
i värden mellan några pF och upp till ca 10 000 pF. Kera-
miska kondensatorer har som isolationsmaterial ett rör, en skiva
eller platta av keramiskt material (se fig. 405). ”Rörkonden-
satorer” av denna typ har ett tunt metallbelägg på rörets in-
och utsida, som åtskiljes av den keramiska rörkroppen. De
båda metallbeläggen är anslutna till kondensatorns tillednings-
trådar (se fig. 405 a, b, c).
De platta keramiska kondensatorerna har som isolerande
material en rund keramisk platta på båda sidor försedd med
en tunn metallbeläggning ansluten till tilledningstrådar (se fig.
405 d och e). I vissa fall utnyttjas en keramisk stomme i
form av en ”bägare” på vilken kondensatorbeläggen anbringats
på in- resp. utsidan (se fig. 405 f).
S.k. genomföringskondensatorer utgöres av rörkondensa-
torer vilkas inre belägg försetts med tilledningstrådar från
båda rörändarna. Kondensatorn införes i ett i chassiet upp-
taget hål varvid rörkondensatorns ytterbelägg genom skruv-
anslutning (3 i fig. 405 g) eller via tilledningstråd (3 i fig. 405
h) bringas i kontakt med chassiet.
Glimmerkondensatorer är uppbyggda av två eller flera
Til
