3
merar den över sekundärlindningens klämmor 3—4 inkopp-
lade belastningsimpedansen så att denna impedans skenbart
kommer att ligga impedanstransformerad mellan klämmorna
Soc Al.
Dimensioneringsregler för transformatorer
Transformatorer är i allmänhet dimensionerade så att läck-
ningen vid transformatorns arbetsfrekvenser är mycket låg,
några procent, varför primärinduktansen (1—o.) Ly är praktiskt
taget = L,. i
I specialtransformatorer med uppdelade lindningar kan man
hålla nere läckningen vid endast någon procent. dvs o>0,01.
Vid mindre omsorgsfullt utförda transformatorer kan läckning-
en stiga till 1 å 5 2, dvs. o= 0,01 =O
Järnförlusterna i kärnan representerade av Ryje är i allmänhet
avpassade så att Rye blir ca 50 ggr större än Ro + (nm /nao)?: Rs.
Värden på Ci är beroende på lindningens utförande. Stor-
leken av läckningen, representerad av läckinduktanserna oL,,
är likaledes beroende på lindningens utförande.
När det gäller tonfrekvenstransformatorer avsedda att över-
föra ett brett tonfrekvensområde gäller det att hålla läckinduk-
tans, primärinduktans, järnförluster, lindningskapacitans vid
värden som gör att de har så liten inverkan som möjligt inom de
frekvensområden inom vilket transformatorn skall användas.
För att undvika att för stor del av den överförda effekten upptas
av kopparförlusterna R, + (ni/n2)? Rs är det klart att den till
primärlindningen överreducerade belastningsresistansen (ni/
no)” Ri skall vara mycket högohmig jämfört med kopparför-
lusterna R, + (ni/na)? Rs.
Vidare gäller att transformatorer av detta slag måste dimen-
sioneras så att primärinduktansen L, vid den lägsta frekvens
192
Ideell
transformator

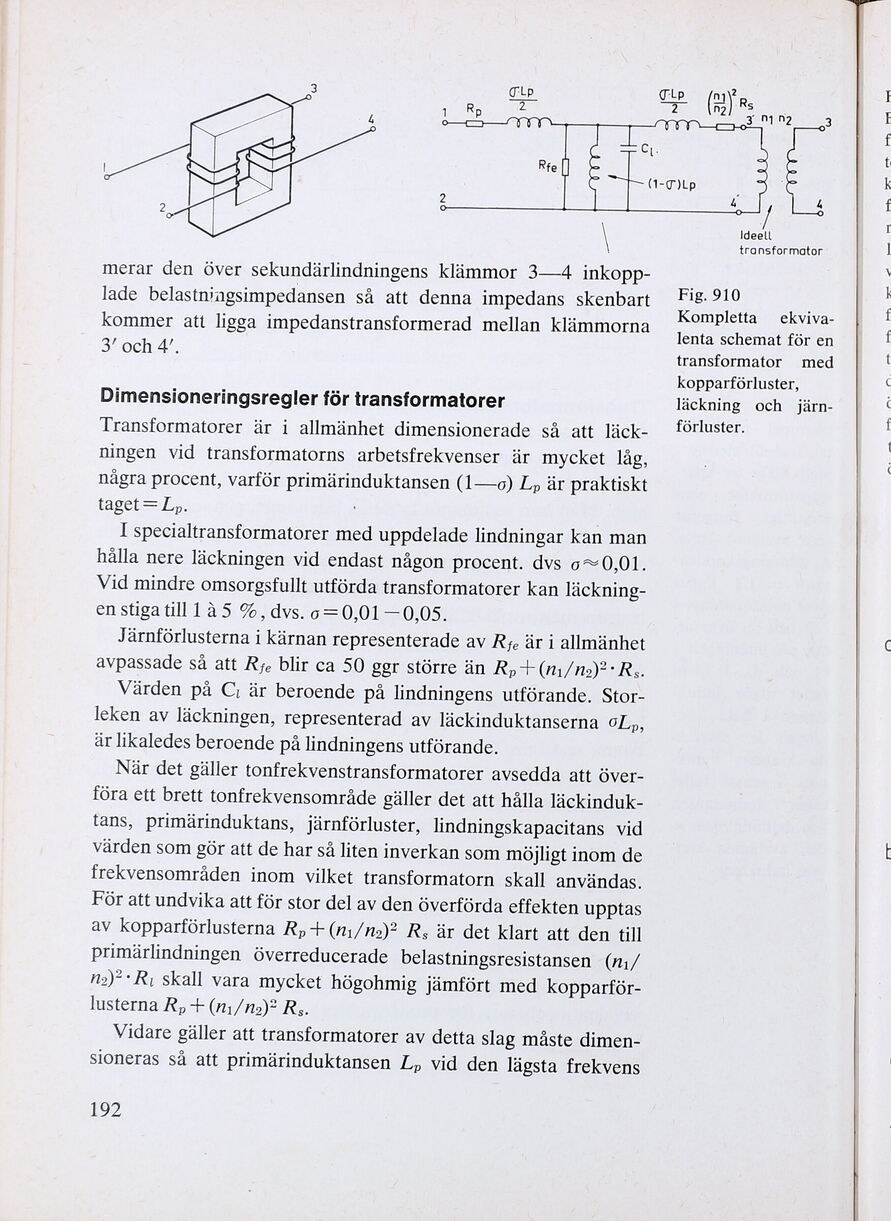

Fig. 910
Kompletta ekviva-
lenta schemat för en
transformator med
kopparförluster,
läckning och järn-
förluster.
