Katod4! — ||| ; kKatod 2
! | ; "Ht
(EES
NN
Gemensam
glödtrad
AT Katod 1- Katod 2
Anslutningsstift "Glödtråd
ECL80 ECL82
I
8
INA 93
| 5
Katod I — Katod 2 Gemensam katod Katod 1 — Katod 2
a b C
Sockelkopplingen
Elektronrören har sina anslutningsstift utdragna direkt genom
glashöljets ”botten”. Se fig. 107 och 108. De olika elektro-
derna i röret är anslutna till dessa stift, och det gäller natur-
ligtvis att hålla reda på vilka elektroder som går till de olika
stiften (sockelkopplingen). Sockelkopplingen offentliggöres av
rörfabrikanterna och återges i rörhandböcker, t.ex. som i
fig. 109.
Anslutningsstiften för ett rör numreras efter den princip
som antydes i fig. 108.
Rören placeras alltid i s.k. rörhållare, se fig. 107, och in-
14

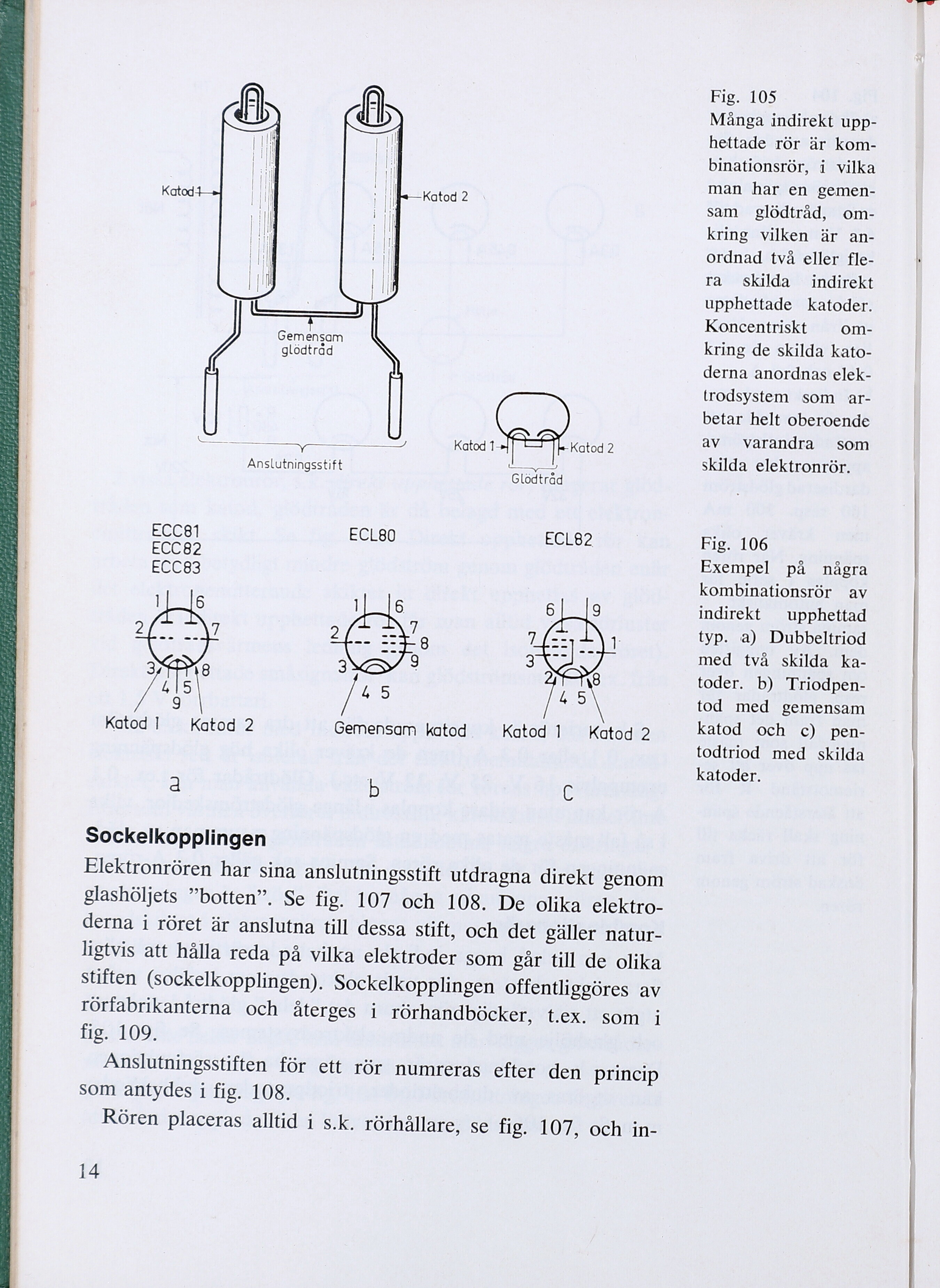

Fig. 105
Många indirekt upp-
hettade rör är kom-
binationsrör, i vilka
man har en gemen-
sam glödtråd, om-
kring vilken är an-
ordnad två eller fle-
ra skilda indirekt
upphettade katoder.
Koncentriskt om-
kring de skilda kato-
derna anordnas elek-
trodsystem som ar-
betar helt oberoende
av varandra som
skilda elektronrör.
Fig. 106
Exempel på några
kombinationsrör av
indirekt — upphettad
typ. a) Dubbeltriod
med två skilda ka-
toder. b) Triodpen-
tod med gemensam
katod och c) pen-
todtriod med skilda
katoder.
