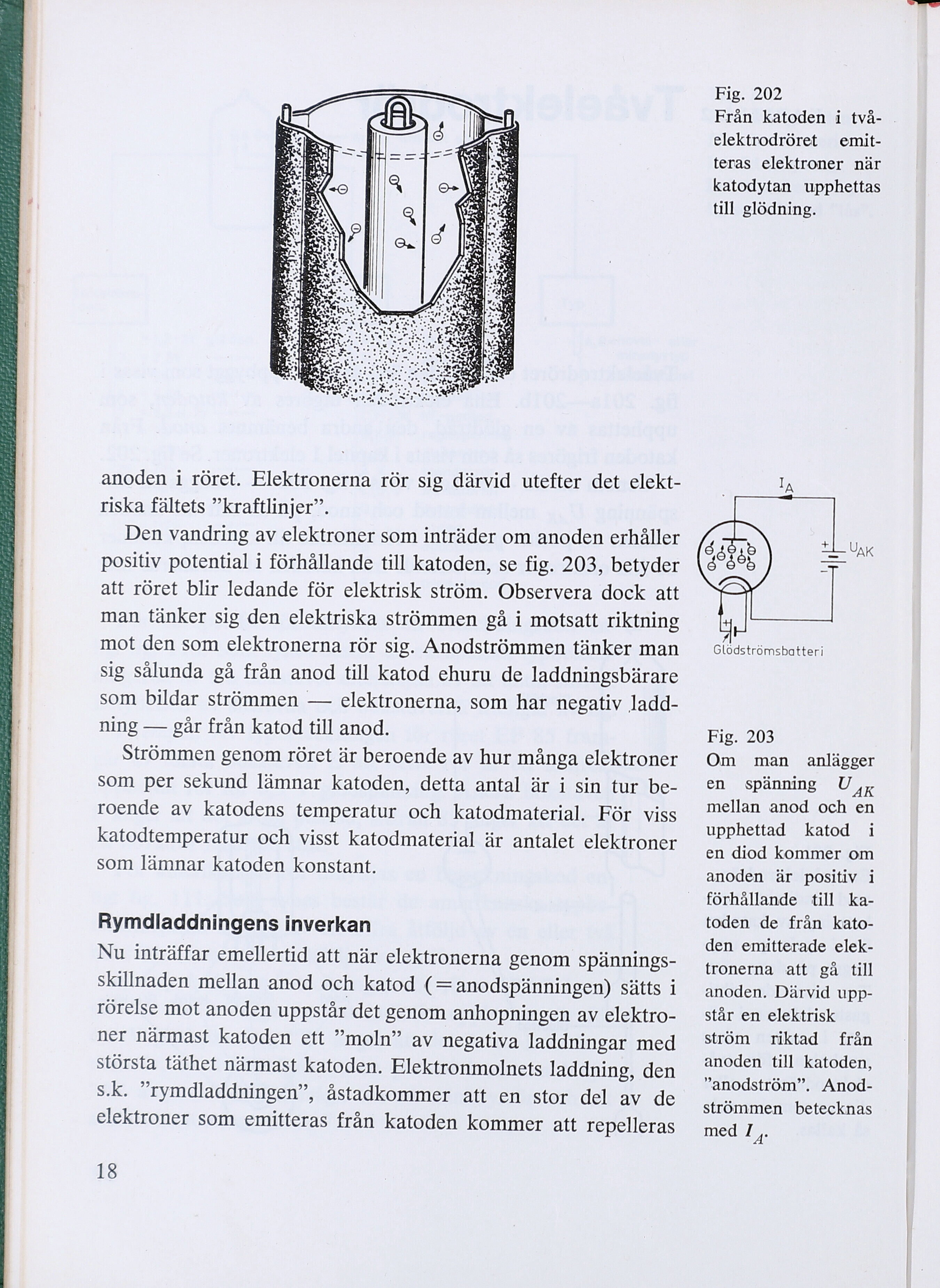

anoden i röret. Elektronerna rör sig därvid utefter det elekt-
riska fältets ”kraftlinjer”.
Den vandring av elektroner som inträder om anoden erhåller
positiv potential i förhållande till katoden, se fig. 203, betyder
att röret blir ledande för elektrisk ström. Observera dock att
man tänker sig den elektriska strömmen gå i motsatt riktning
mot den som elektronerna rör sig. Anodströmmen tänker man
sig sålunda gå från anod till katod ehuru de laddningsbärare
som bildar strömmen — elektronerna, som har negativ ladd-
ning — går från katod till anod.
Strömmen genom röret är beroende av hur många elektroner
som per sekund lämnar katoden, detta antal är i sin tur be-
roende av katodens temperatur och katodmaterial. För viss
katodtemperatur och visst katodmaterial är antalet elektroner
som lämnar katoden konstant.
Rymdladdningens inverkan
Nu inträffar emellertid att när elektronerna genom spännings-
skillnaden mellan anod och katod (= anodspänningen) sätts i
rörelse mot anoden uppstår det genom anhopningen av elektro-
ner närmast katoden ett ”moln” av negativa laddningar med
största täthet närmast katoden. Elektronmolnets laddning, den
s.k. ”rymdladdningen”, åstadkommer att en stor del av de
elektroner som emitteras från katoden kommer att repelleras
18
Fig. 202
Från katoden i två-
elektrodröret emit-
teras elektroner när
katodytan upphettas
till glödning.
/
Glödströmsbatteri
Fig. 203
Om man anlägger
en spänning U.k
mellan anod och en
upphettad katod i
en diod kommer om
anoden är positiv i
förhållande till ka-
toden de från kato-
den emitterade elek-
tronerna att gå till
anoden. Därvid upp-
står en elektrisk
ström riktad från
anoden till katoden,
”anodström”. Anod-
strömmen betecknas
med I fys
