lö |
UKN

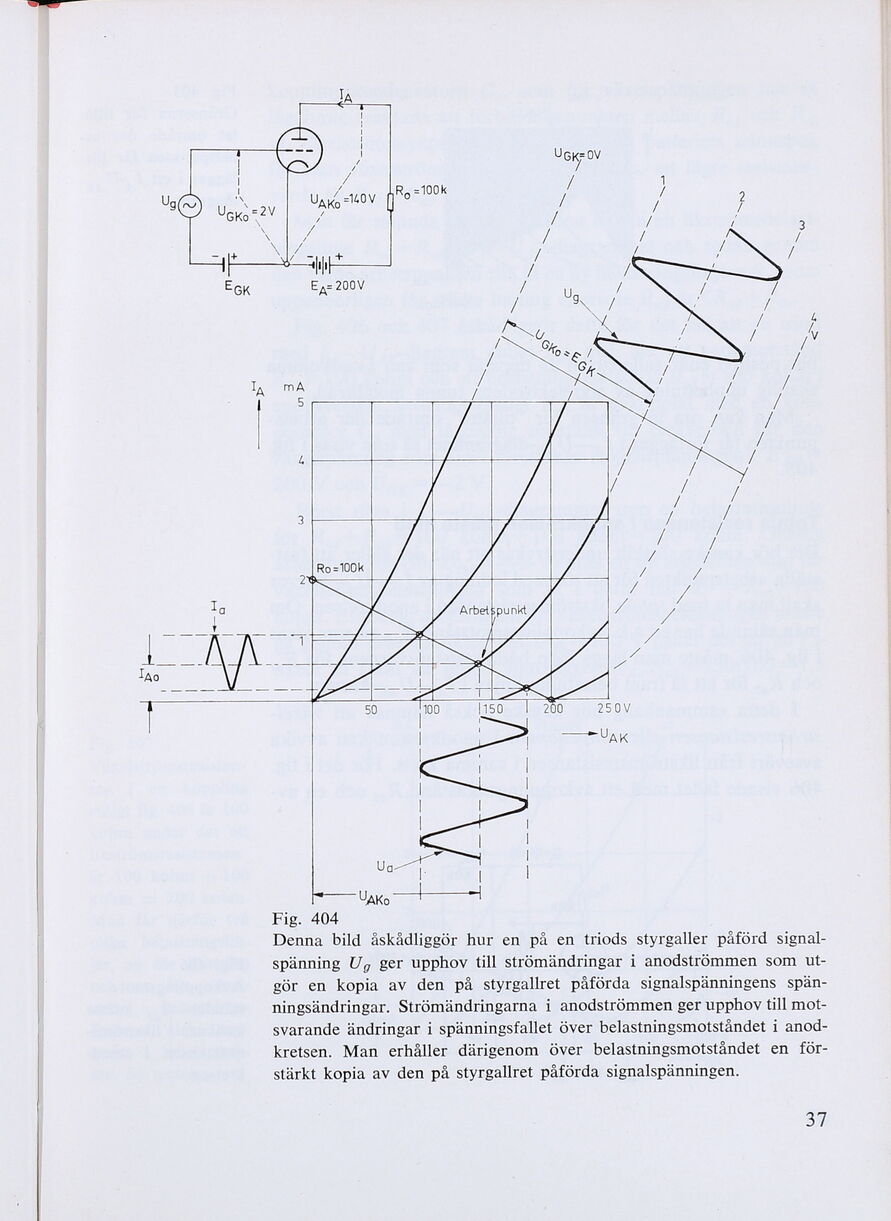

Fig. 404
Denna bild åskådliggör hur en på en triods styrgaller påförd signal-
spänning Uy ger upphov till strömändringar i anodströmmen som ut-
gör en kopia av den på styrgallret påförda signalspänningens spän-
ningsändringar. Strömändringarna i anodströmmen ger upphov till mot-
svarande ändringar i spänningsfallet över belastningsmotståndet i anod-
kretsen. Man erhåller därigenom över belastningsmotståndet en för-
stärkt kopia av den på styrgallret påförda signalspänningen.
SM
