Speciella elektronrör
Katodstråleröret
En speciell typ av elektronrör är katodstrålerören. De har fått
utomordentligt vidsträckt användning dels som ”bildrör” i s.k.
katodstråleoscilloskop, som används för studium av elektriska
förlopp, dels som bildrör i televisionsmottagare.
Katodstråleröret har en uppbyggnad som i mångt och mycket
påminner om ett vanligt elektronrörs, se fig. 601 och 602.
Röret har sålunda en glödtråd (A) som indirekt upphettar en
katod (B), som därvid emitterar elektroner. Omkring katoden
är anbringad en om en skärmkåpa påminnande elektrod (C),
som försetts med ett litet hål (E), genom vilket ett smalt knippe
av de elektroner som utgår från katoden kan passera. Denna
elektrod som ligger närmast katoden fungerar som styrgallret i
ett vanligt elektronrör, den reglerar den mängd elektroner per
tidenhet som kan passera genom hålet.
De elektroner som passerar ut genom styrelektrodens hål
kommer att attraheras av en cylinderformad anod (G), som har
hög positiv spänning i förhållande till katoden. Elektronerna
kommer att passera i axiell led genom anodceylindern och kom-
mer att fortsätta mot den s.k. bildskärmen (J). Bildskärmen är
så preparerad att den lyser upp då den träffas av elektroner; om
I
KAPITEL 6

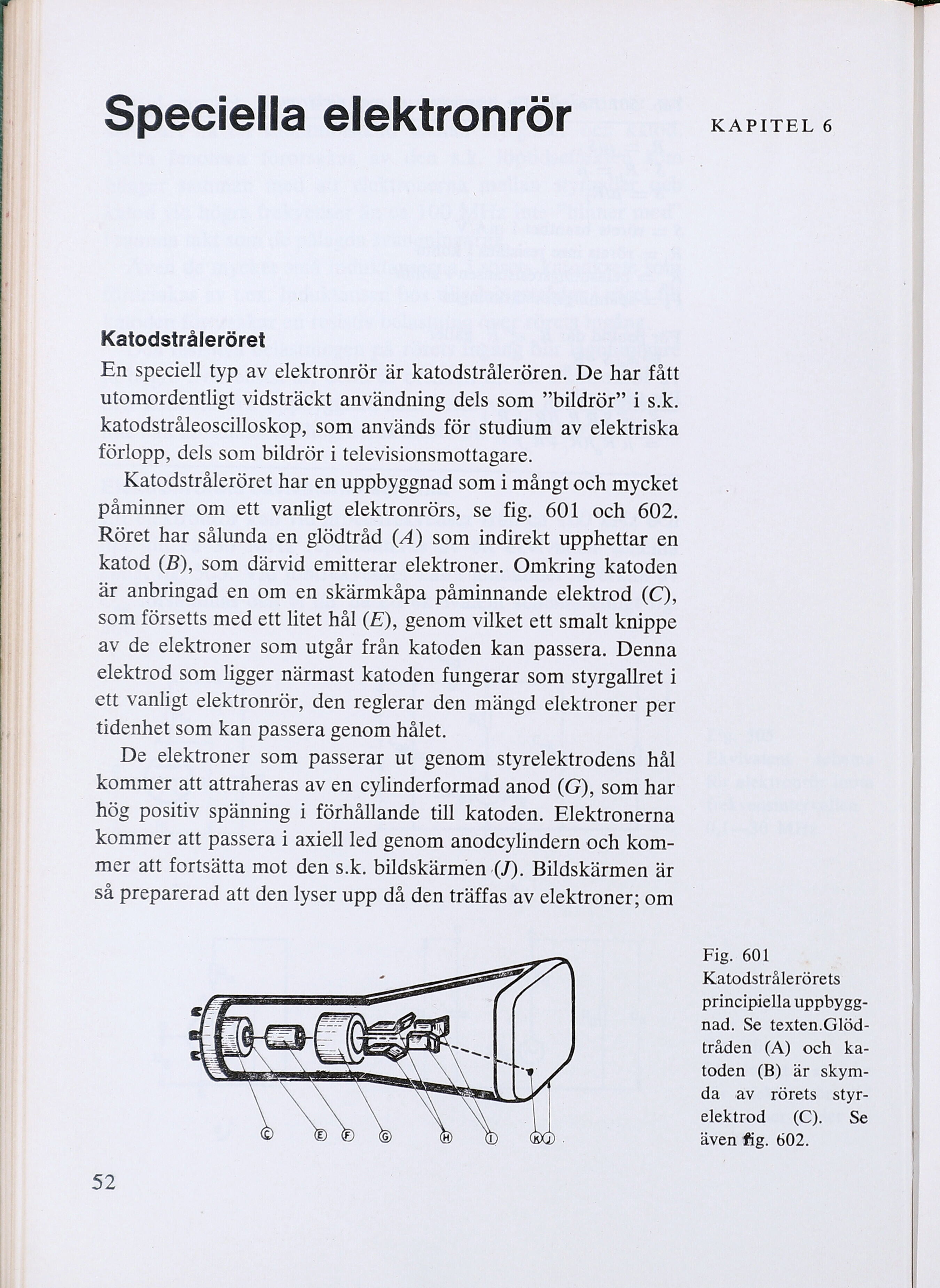

Fig. 601
Katodstrålerörets
principiella uppbygg-
nad. Se texten.Glöd-
tråden (A) och ka-
toden (B) är skym-
da av rörets styr-
elektrod (C). Se
även fig. 602.
