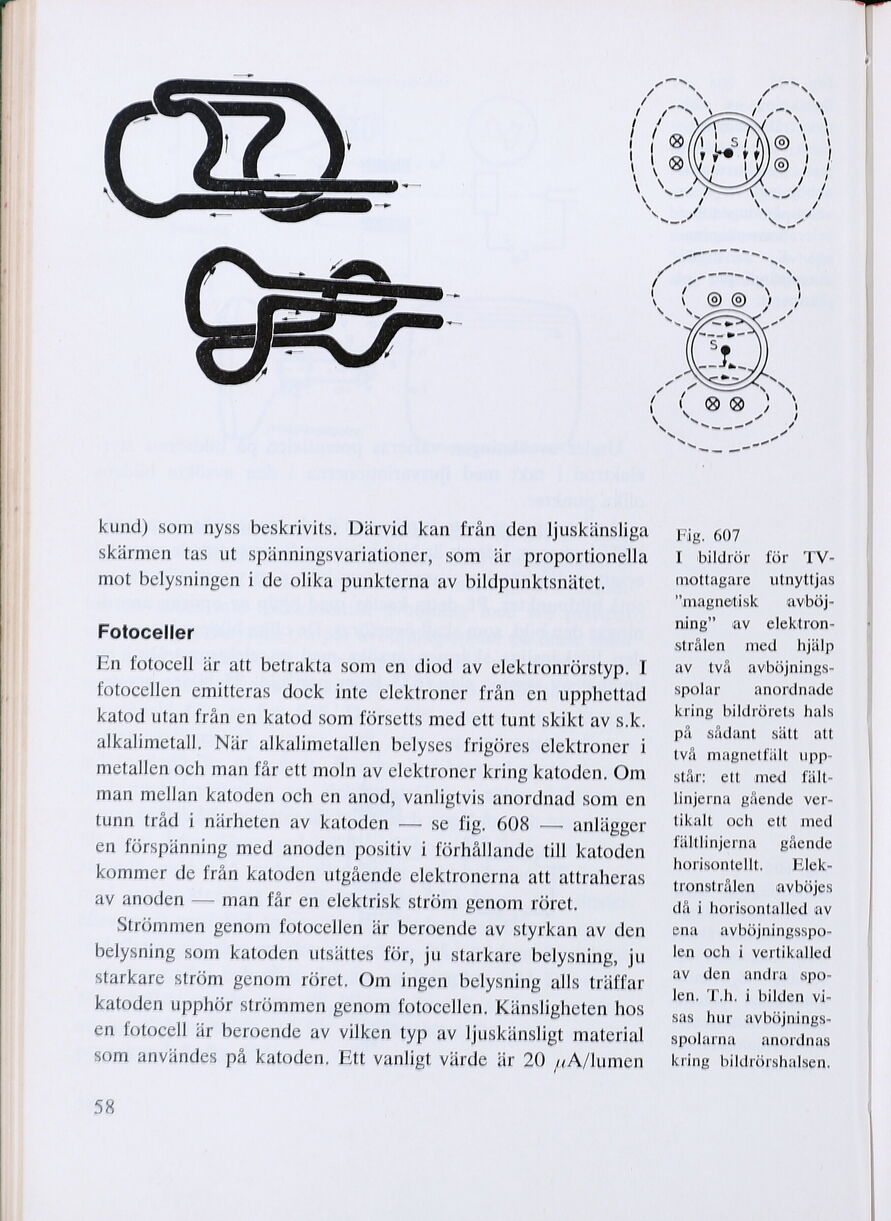

kund) som nyss beskrivits. Därvid kan från den ljuskänsliga Fig. 607
skärmen tas ut spänningsvariationer, som är proportionella I bildrör för TV-
mot belysningen i de olika punkterna av bildpunktsnätet. mottagare utnyttjas
”magnetisk — avböj-
ning” av elektron-
Fotoceller strålen med hjälp
En fotocell är att betrakta som en diod av elektronrörstyp. I av två avböjnings-
spolar anordnade
fotocellen emitteras dock inte elektroner från en upphettad
katod utan från en katod som försetts med ett tunt skikt av s.k.
alkalimetall. När alkalimetallen belyses frigöres elektroner i
metallen och man får ett moln av elektroner kring katoden. Om
man mellan katoden och en anod, vanligtvis anordnad som en
tunn tråd i närheten av katoden — se fig. 608 anlägger
en förspänning med anoden positiv i förhållande till katoden
kommer de från katoden utgående elektronerna att attraheras
av anoden — man får en elektrisk ström genom röret.
Strömmen genom fotocellen är beroende av styrkan av den
belysning som katoden utsättes för, ju starkare belysning, ju
starkare ström genom röret, Om ingen belysning alls träffar
katoden upphör strömmen genom fotocellen, Känsligheten hos
en fotocell är beroende av vilken typ av ljuskänsligt material
som användes på katoden, Ett vanligt värde är 20 uA/lumen
58
kring bildrörets hals
på sådant sätt att
två magnetfält upp-
står: ett med faält-
linjerna gående ver-
tikalt och ett med
fältlinjerna — gående
horisontellt. Elek-
tronstrålen avböjes
då i horisontalled av
ena avböjningsspo-
len och i vertikalled
av den andra spo-
len. T.h. i bilden vi-
sas hur avböjnings-
spolarna = anordnas
kring bildrörshalsen.
