sätter då att leda till dess anodspänningen sänkes, så att fält-
styrkan mellan anod och katod understiger gasens joniserings-
fältstyrka.
Tyratroner utrustas ofta med skärmgaller som minskar åter-
verkan från anoden mot styrgallret. Skärmgallret förbindes i
allmänhet till katoden.
Tyratroner kan liksom de gasfyllda dioderna leda avsevärd
ström och har brinnspänningar av storleksordningen något 10-
tal volt. Detta rör användes bl.a. för styrd likriktning vid höga
spänningar och som en styrd starkströmsswitch för reglering av
växelströmseffekt. Många användningsområden för tyratron-
röret har emellertid övertagits av tyristorn, som är en halvledar-
motsvarighet till tyratronröret, se kap. 13.
Rj =10M
SE
Ö
UaK
a 0 el
ES = Ej=100V
|
Oo
VA
IA ENS
1
20
500 ml
15 VÅ
7500
Ad
10
o
Ad
[REA
25 50 75 100V
UN
68

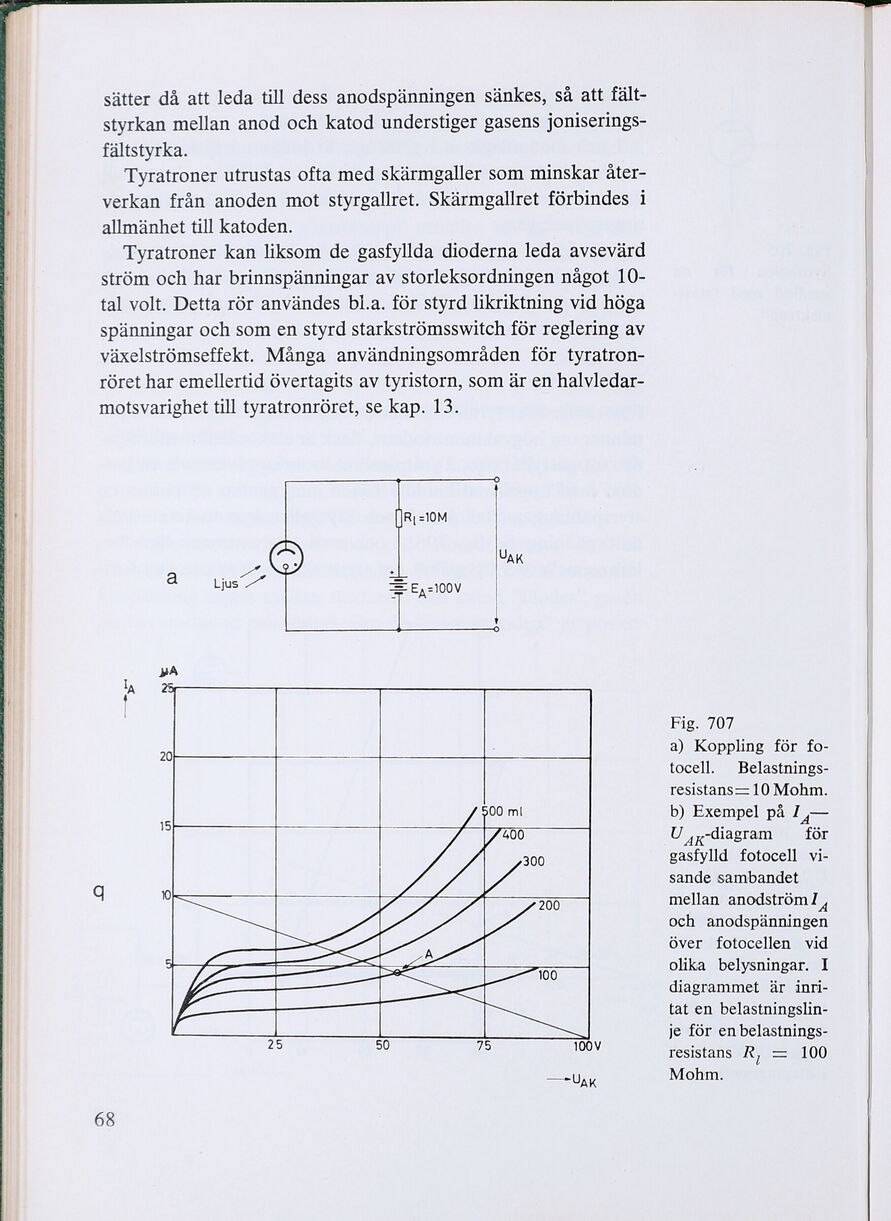

Fig. 707
a) Koppling för fo-
tocell. Belastnings-
resistans= 10 Mohm.
b) Exempel på I ,—
U ,p-diagram för
gasfylld fotocell vi-
sande sambandet
mellan anodström !I ,
och anodspänningen
över fotocellen vid
olika belysningar. I
diagrammet är inri-
tat en belastningslin-
je för en belastnings-
resistans R, = 100
Mohm.
