200 N
1000 N
500 N
100
50
20
10 "C/Ww
” Rika
ledas kan det vara nödvändigt att anordna extra värmeavled-
ning från en sådan kylfläns med en fläkt.
Termiska resistansen R,., för en kylplåt bestående av 3
mm blank aluminiumplåt kan erhållas ur fig. 1607, där sam-
bandet mellan R,,., och plåtens area (totala arean = ytan
av plåtens båda sidor) i cm? ges i ett diagram. Plåten förut-
sättes vara monterad vertikalt.
Exempel 1:
För transistorn OC26 anges T;,,, = 1752 C och Pomar
= 12,5 W vidT, = 252 C.
Härav fås
AT;, = 75—25 = 50? C
varav
I = INRE = SOMNAT = AP ON
154

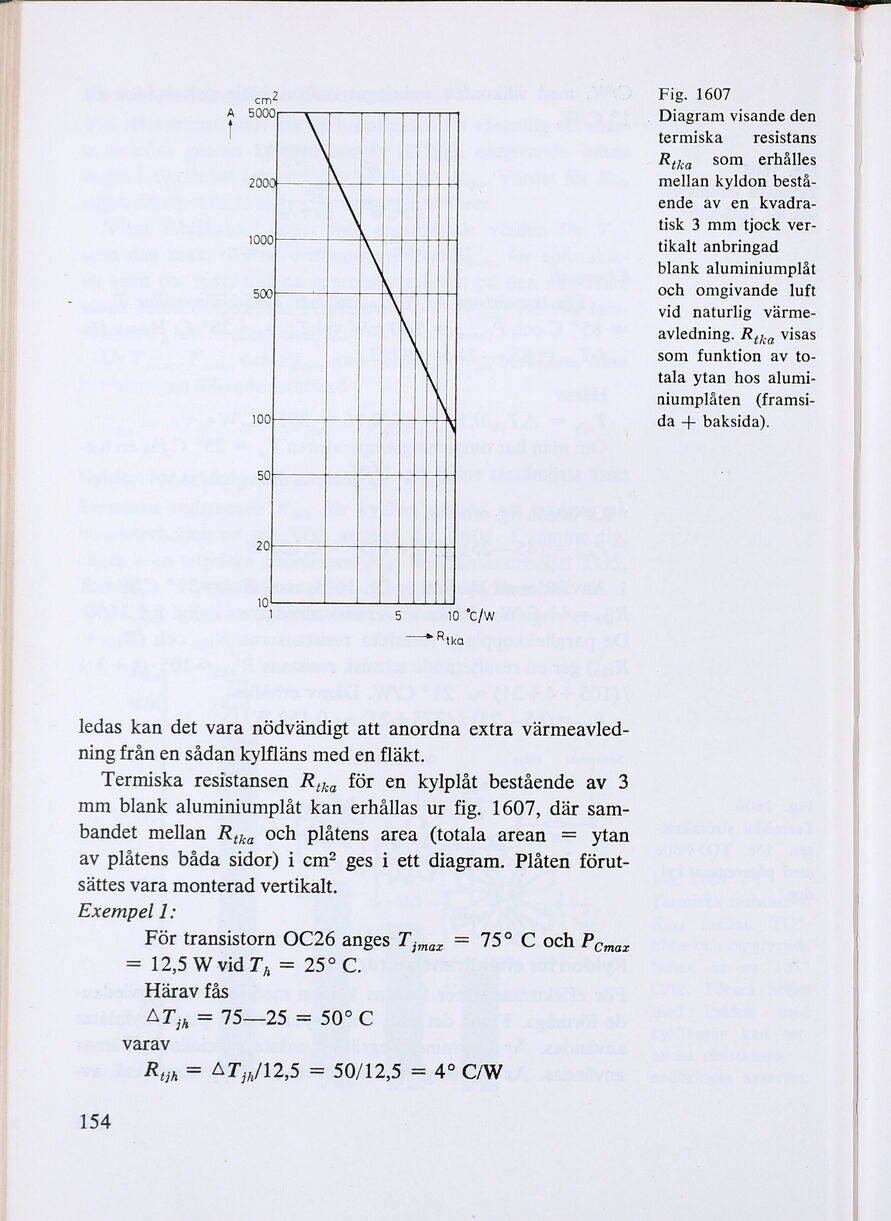

Fig. 1607
Diagram visande den
termiska = resistans
Rira som erhålles
mellan kyldon bestå-
ende av en kvadra-
tisk 3 mm tjock ver-
tikalt anbringad
blank aluminiumplåt
och omgivande luft
vid naturlig värme-
avledning. Ria Visas
som funktion av to-
tala ytan hos alumi-
niumplåten (framsi-
da + baksida).
