65
det i allmänhet enklast att utgå från flödesändringen, dvs. ändringen per
sekund i det av slingan omslutna flödet. Om en spole består av N
lindningsvarv och samtliga dessa genomgås av ett visst flöde 0 maxwell, induceras i
varje varv en spänning, som är lika med flödesändringen per sekund,
multiplicerad med 10~8. Den totalt inducerade emk:en blir N gånger så stor. Man
har funnit det lämpligt, att räkna emk:en med positivt tecken, då
flödes-ändringen är negativ, dvs. då flödet avtar. Man skriver därför
induktions-lagen eller, som den vanligen kallas, Maxwells andra lag på följande sätt
där uttrycket -^-betyder ändringen i flödet 0 per sekund (derivatan av
flödet 0 med avseende på tiden t) och e är den momentant inducerade
spänningen, angiven i voit.
Enär en strömförande ledare alltid omger sig med ett magnetiskt flöde,
medför en ändring av strömmen, att en emk induceras i en närbelägen sluten
ledningskrets. Den inducerade emk:ens storlek beror på ändringen i det flöde
från den förstnämnda ledaren, som omslutes av den sistnämnda kretsen.

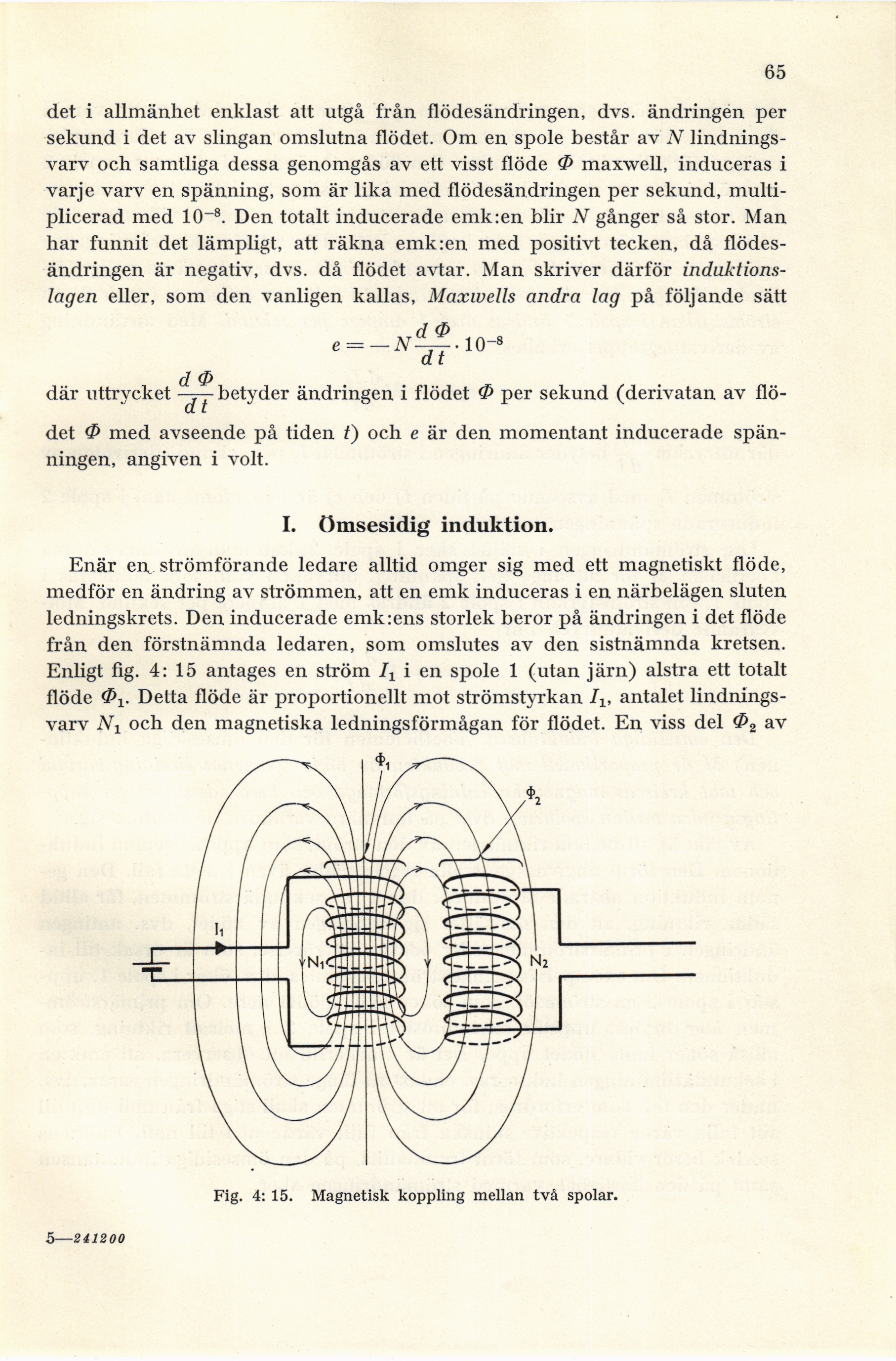

Enligt fig. 4: 15 antages en ström i en spole 1 (utan järn) alstra ett totalt
flöde øv Detta flöde är proportionellt mot strömstyrkan Ilt antalet
lindningsvarv N1 och den magnetiska ledningsförmågan för flödet. En viss del 02 av
d ø
d t
d ø
I. ömsesidig induktion.
Fig. 4: 15. Magnetisk koppling mellan två spolar.
5—241200
