82
Vid subtraktion av vektorer skola de liksom vid addition avsättas efter
varandra, men den vektor, som har negativt tecken, skall avsättas i motsatt
riktning. Motsvarande matematiska uttryck blir
Den resulterande spänningens momentanvärde e kan i detta fall liksom
förut erhållas, genom att man tänker sig den resulterande vektorn Ea proji-

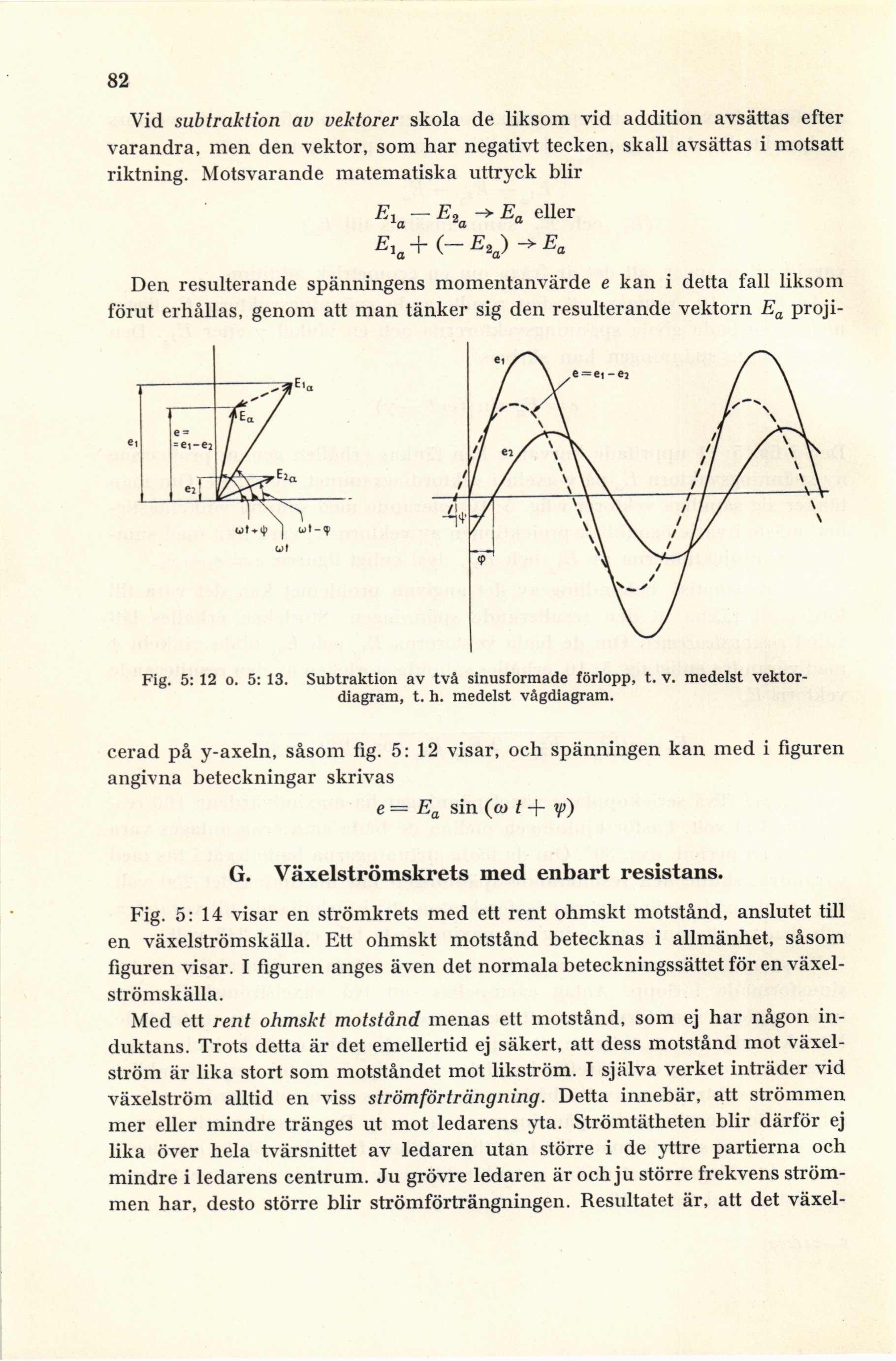

Fig. 5: 12 o. 5: 13. Subtraktion av två sinusformade förlopp, t. v. medelst
vektor-diagram, t. h. medelst vågdiagram.
cerad på y-axeln, såsom fig. 5: 12 visar, och spänningen kan med i figuren
angivna beteckningar skrivas
e = Ea sin (a> t + w)
Fig. 5: 14 visar en strömkrets med ett rent ohmskt motstånd, anslutet till
en växelströmskälla. Ett ohmskt motstånd betecknas i allmänhet, såsom
figuren visar. I figuren anges även det normala beteckningssättet för en
växelströmskälla.
Med ett rent ohmskt motstånd menas ett motstånd, som ej har någon
induktans. Trots detta är det emellertid ej säkert, att dess motstånd mot
växelström är lika stort som motståndet mot likström. I själva verket inträder vid
växelström alltid en viss strömförträngning. Detta innebär, att strömmen
mer eller mindre tränges ut mot ledarens yta. Strömtätheten blir därför ej
lika över hela tvärsnittet av ledaren utan större i de yttre partierna och
mindre i ledarens centrum. Ju grövre ledaren är och ju större frekvens
strömmen har, desto större blir strömförträngningen. Resultatet är, att det växel-
Ela — i?2fl Ea eller
E*a+(-Eta)->Ea
ei
G. Växelströmskrets med enbart resistans,
