108
magnet eller en magnetiseringskrets i en likströms- eller
växelströmsmaskin, kan den erforderliga tiden för strömändringen uppgå till en eller
flera sekunder. Ett motsvarande förhållande kan inträda även vid
växelspänning. Man kallar ett dylikt förlopp för ett övergående eller transcendent
förlopp (se fig. 5: 49). I vissa fall, t. ex. vid mycket långa ledningar, måste
man, när det gäller snabba, övergående förlopp, även taga hänsyn till
elektricitetens fortplantningshastighet (300 000 km/s). I andra fall äro
förloppen ej av så kortvarig natur, men det kan dock röra sig om bråkdelen
av en sekund.

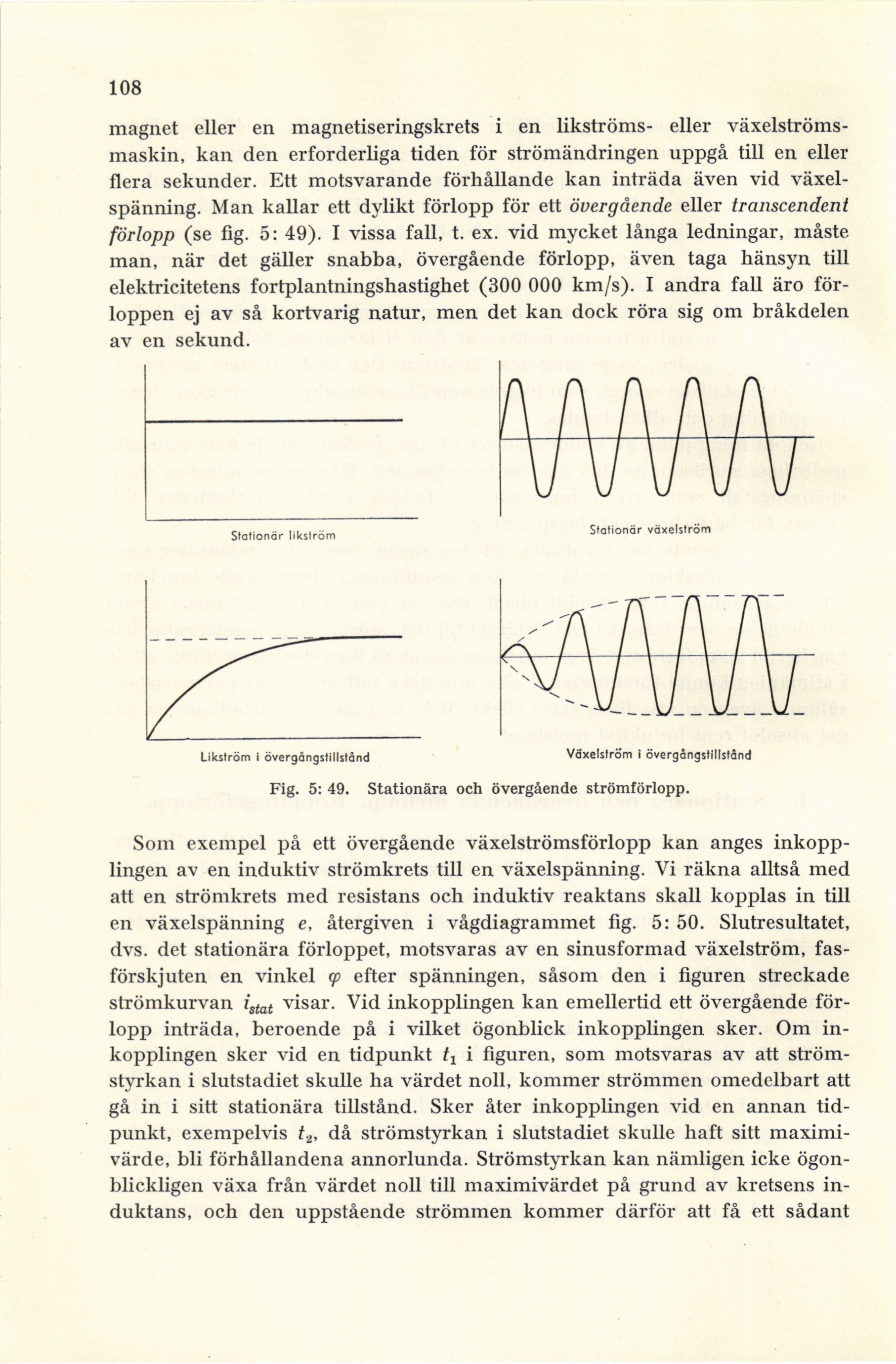

Fig. 5: 49. Stationära och övergående strömförlopp.
Som exempel på ett övergående växelströmsförlopp kan anges
inkopplingen av en induktiv strömkrets till en växelspänning. Vi räkna alltså med
att en strömkrets med resistans och induktiv reaktans skall kopplas in till
en växelspänning e, återgiven i vågdiagrammet fig. 5: 50. Slutresultatet,
dvs. det stationära förloppet, motsvaras av en sinusformad växelström,
fas-förskjuten en vinkel cp efter spänningen, såsom den i figuren streckade
strömkurvan istat visar. Vid inkopplingen kan emellertid ett övergående
förlopp inträda, beroende på i vilket ögonblick inkopplingen sker. Om
inkopplingen sker vid en tidpunkt tx i figuren, som motsvaras av att
strömstyrkan i slutstadiet skulle ha värdet noll, kommer strömmen omedelbart att
gå in i sitt stationära tillstånd. Sker åter inkopplingen vid en annan
tidpunkt, exempelvis då strömstyrkan i slutstadiet skulle haft sitt
maximivärde, bli förhållandena annorlunda. Strömstyrkan kan nämligen icke
ögonblickligen växa från värdet noll till maximivärdet på grund av kretsens
induktans, och den uppstående strömmen kommer därför att få ett sådant
