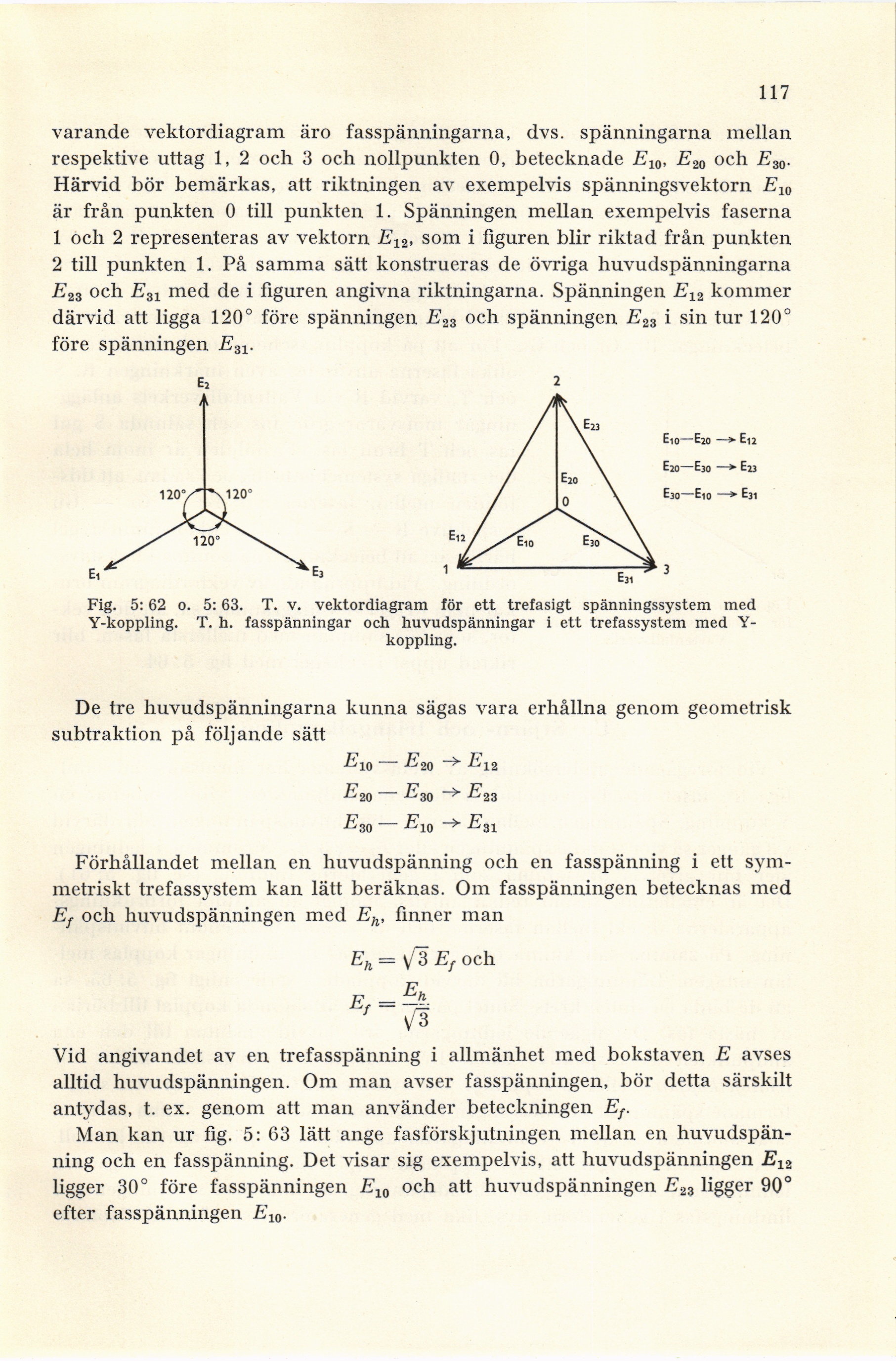

117
varande vektordiagram äro fasspänningarna, dvs. spänningarna mellan
respektive uttag 1, 2 och 3 och nollpunkten 0, betecknade E10, E20 och E30.
Härvid bör bemärkas, att riktningen av exempelvis spänningsvektorn Ew
är från punkten 0 till punkten 1. Spänningen mellan exempelvis faserna
1 och 2 representeras av vektorn E12, som i figuren blir riktad från punkten
2 till punkten 1. På samma sätt konstrueras de övriga huvudspänningarna
E23 och E31 med de i figuren angivna riktningarna. Spänningen E12 kommer
därvid att ligga 120° före spänningen E23 och spänningen E23 i sin tur 120°
före spänningen E31.
Fig. 5:62 o. 5:63. T. v. vektordiagram för ett trefasigt spänningssystem med
Y-koppling. T. h. fasspänningar och huvudspänningar i ett trefassystem med Y-
koppling.
De tre huvudspänningarna kunna sägas vara erhållna genom geometrisk
subtraktion på följande sätt
E10 — E 2o E12
- E30 ~> E23
E3o — E10 E31
Förhållandet mellan en huvudspänning och en fasspänning i ett
symmetriskt trefassystem kan lätt beräknas. Om fasspänningen betecknas med
Ef ocli huvudspänningen med Eh, finner man
Eh = \ßEf och
Vid angivandet av en trefasspänning i allmänhet med bokstaven E avses
alltid huvudspänningen. Om man avser fasspänningen, bör detta särskilt
antydas, t. ex. genom att man använder beteckningen Ef.
Man kan ur fig. 5: 63 lätt ånge fasförskjutningen mellan en
huvudspänning och en fasspänning. Det visar sig exempelvis, att huvudspänningen E12
ligger 30° före fasspänningen E10 och att huvudspänningen E23 ligger 90°
efter fasspänningen E10.
