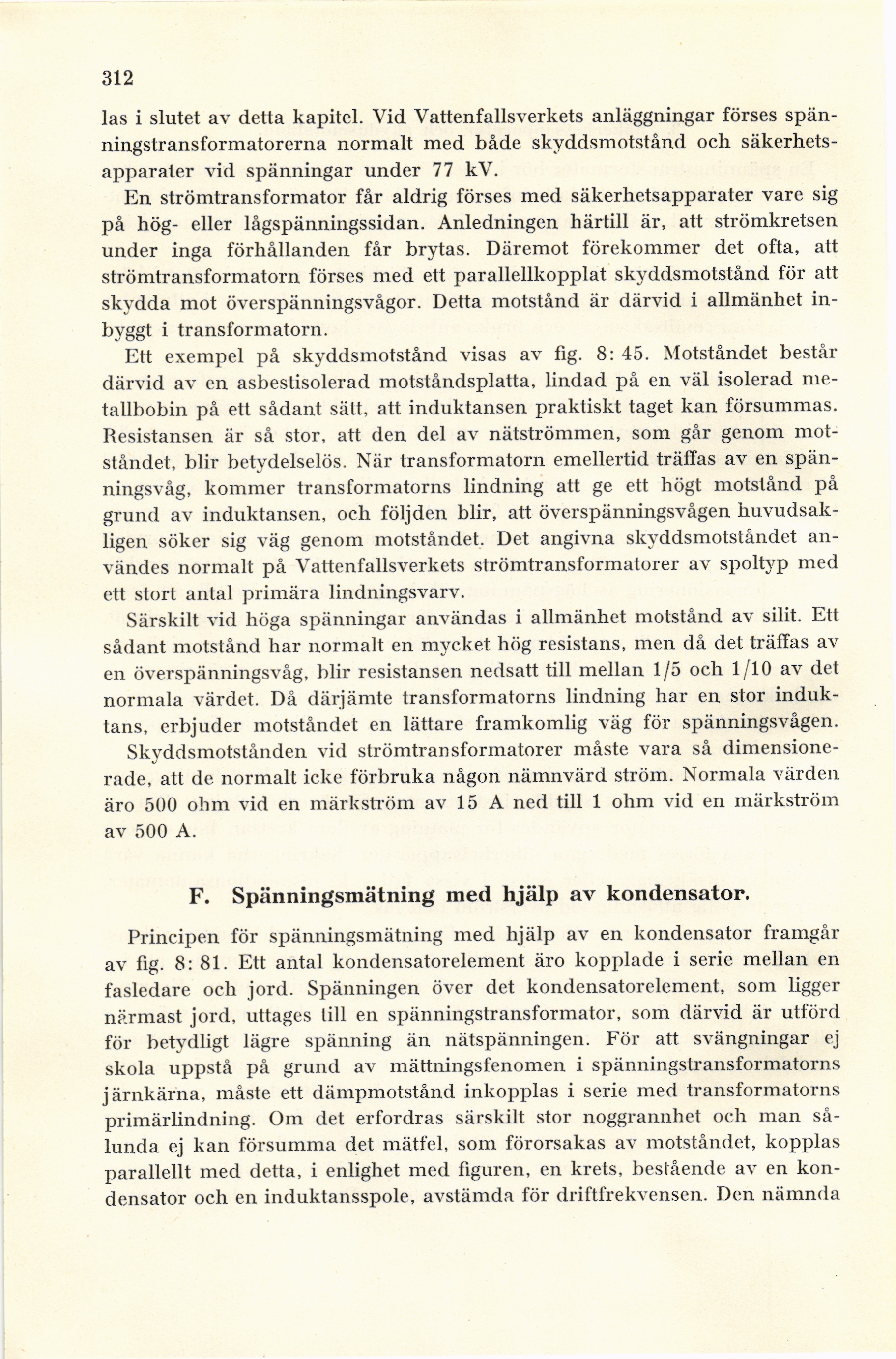

’312
las i slutet av detta kapitel. Vid Vattenfallsverkets anläggningar förses
spänningstransformatorerna normalt med både skyddsmotstånd och
säkerhetsapparater vid spänningar under 77 kV.
En strömtransformator får aldrig förses med säkerhetsapparater vare sig
på hög- eller lågspänningssidan. Anledningen härtill är, att strömkretsen
under inga förhållanden får brytas. Däremot förekommer det ofta, att
strömtransformatorn förses med ett parallellkopplat skjrddsmotstånd för att
skydda mot överspänningsvågor. Detta motstånd är därvid i allmänhet
inbyggt i transformatorn.
Ett exempel på skyddsmotstånd visas av fig. 8: 45. Motståndet består
därvid av en asbestisolerad motståndsplatta, lindad på en väl isolerad
nie-tallbobin på ett sådant sätt, att induktansen praktiskt taget kan försummas.
Resistansen är så stor, att den del av nätströmmen, som går genom
motståndet, blir betydelselös. När transformatorn emellertid träffas av en
spänningsvåg, kommer transformatorns lindning att ge ett högt motstånd på
grund av induktansen, och följden blir, att överspänningsvågen
huvudsakligen söker sig väg genom motståndet. Det angivna skyddsmotståndet
användes normalt på Vattenfallsverkets strömtransformatorer av spoltyp med
ett stort antal primära lindningsvarv.
Särskilt vid höga spänningar användas i allmänhet motstånd av silit. Ett
sådant motstånd har normalt en mycket hög resistans, men då det träffas av
en överspänningsvåg, blir resistansen nedsatt till mellan 1/5 och 1/10 av det
normala värdet. Då därjämte transformatorns lindning har en stor
induktans, erbjuder motståndet en lättare framkomlig väg för spänningsvågen.
Skyddsmotstånden vid strömtransformatorer måste vara så
dimensionerade, att de normalt icke förbruka någon nämnvärd ström. Normala värden
äro 500 ohm vid en märkström av 15 A ned till 1 ohm vid en märkström
av 500 A.
F. Spänningsmätning med hjälp av kondensator.
Principen för spänningsmätning med hjälp av en kondensator framgår
av fig. 8: 81. Ett antal kondensatorelement äro kopplade i serie mellan en
fasledare och jord. Spänningen över det kondensatorelement, som ligger
närmast jord, uttages till en spänningstransformator, som därvid är utförd
för betydligt lägre spänning än nätspänningen. För att svängningar ej
skola uppstå på grund av mättningsfenomen i spänningstransformatorns
järnkärna, måste ett dämpmotstånd inkopplas i serie med transformatorns
primärlindning. Om det erfordras särskilt stor noggrannhet och man
sålunda ej kan försumma det mätfel, som förorsakas av motståndet, kopplas
parallellt med detta, i enlighet med figuren, en krets, bestående av en
kondensator och en induktansspole, avstämda för driftfrekvensen. Den nämnda
