’313
kretsen kommer därvid att verka som en kortslutning av motståndet för
den ström till spänningstransformatorn, som har driftfrekvens, under det
att ström av annan frekvens dämpas av motståndet.
Kondensatorn är uppbyggd av seriekopplade element, staplade på
varandra, så att strömmen kommer att gå i axiell riktning. Elementen utföras
av tunna aluminium- och pappersband, som lindas spiralformigt, så att
elementen bli cylindriska. Aluminiumbanden utgöra därvid de ledande
beläggen, och pappersbanden bilda isolerskiktet mellan dem. Elementen
torkas under vakuum och impregneras med olja samt inneslutas i en rund

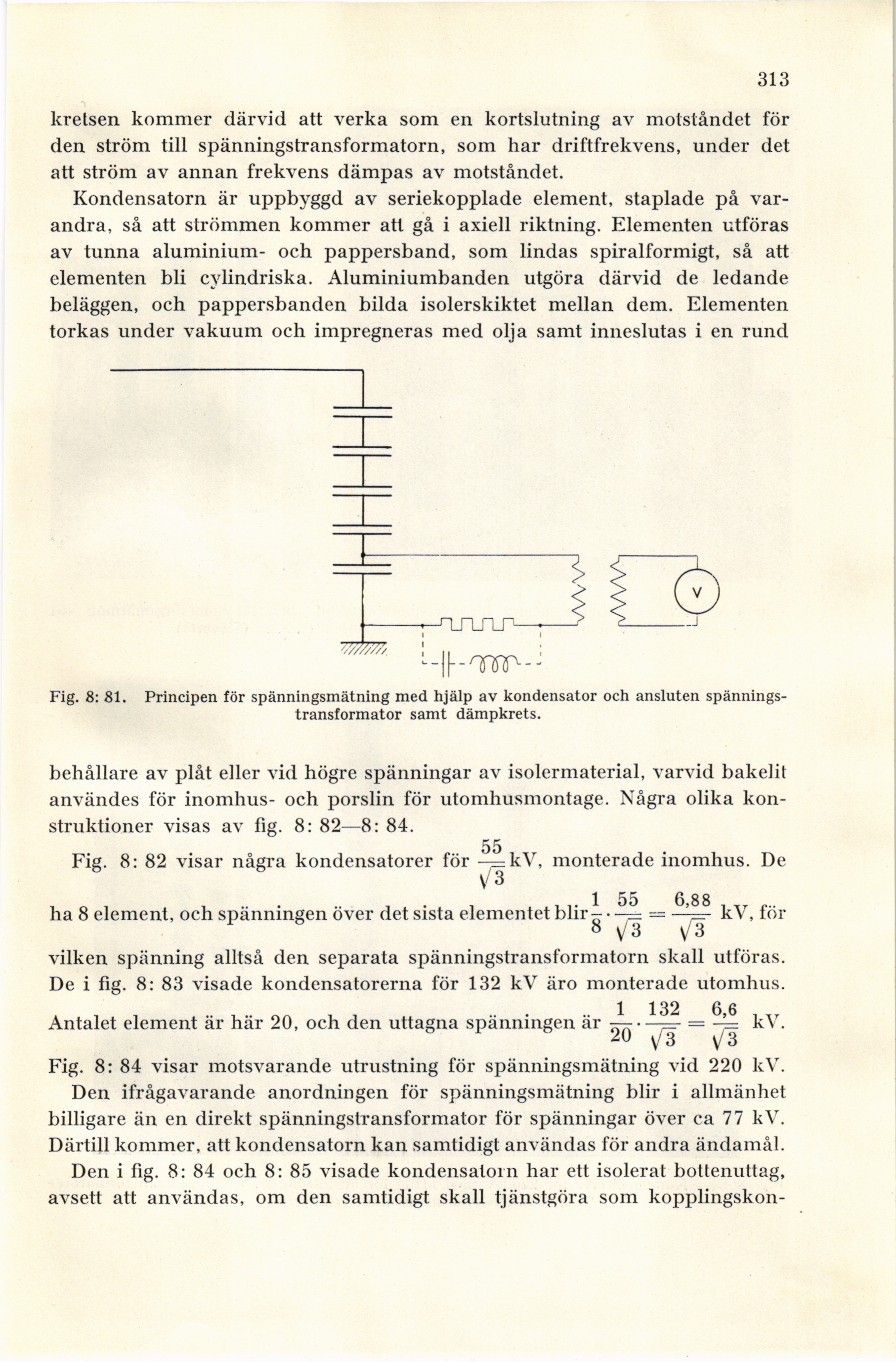

Fig. 8: 81. Principen för spänningsmätning med hjälp av kondensator och ansluten
spänningstransformator samt dämpkrets.
behållare av plåt eller vid högre spänningar av isolermaterial, varvid bakelit
användes för inomhus- och porslin för utomhusmontage. Några olika
konstruktioner visas av fig. 8: 82—8: 84.
55
Fig. 8: 82 visar några kondensatorer för — kV, monterade inomhus. De
\/3
1 55 6 88
ha 8 element, och spänningen över det sista elementet blir-•—= — —’-==- kV, för
8 y/3 \/3
vilken spänning alltså den separata spänningstransformatorn skall utföras.
De i fig. 8: 83 visade kondensatorerna för 132 kV äro monterade utomhus.
1 132 6 6
Antalet element är här 20, och den uttagna spänningen är —■—=- = -4= kV.
20 y/3
Fig. 8: 84 visar motsvarande utrustning för spänningsmätning vid 220 kV.
Den ifrågavarande anordningen för spänningsmätning blir i allmänhet
billigare än en direkt spänningstransformator för spänningar över ca 77 kV.
Därtill kommer, att kondensatorn kan samtidigt användas för andra ändamål.
Den i fig. 8: 84 och 8: 85 visade kondensaloin har ett isolerat bottenuttag,
avsett att användas, om den samtidigt skall tjänstgöra som kopplingskon-
