Fig. 11: 18 visar en shuntgenerator med en inducerad spänning Eu
ansluten till ett nät med spänningen E. Att maskinen går som generator,
innebär, att den inducerade spänningen är större än nätspänningen, och
skillnaden utgöres av spänningsfallet i ankarkretsen. Om motståndet betecknas
Ra och ankarströmmen Ia. erhålles alltså
E = Et — Ia Ra
Ju högre maskinen magnetiseras, desto större ström avger den till nätet,
och strömmen får samma riktning som den inducerade spänningen. Den
avgivna strömmen blir ej exakt lika stor som ankarströmmen, på grund
av att det åtgår en mindre ström Im för magnetiseringen, som normalt
uppgår till 1—5 % av maskinens märkström. Man erhåller linjeströmmen
h = h — hn

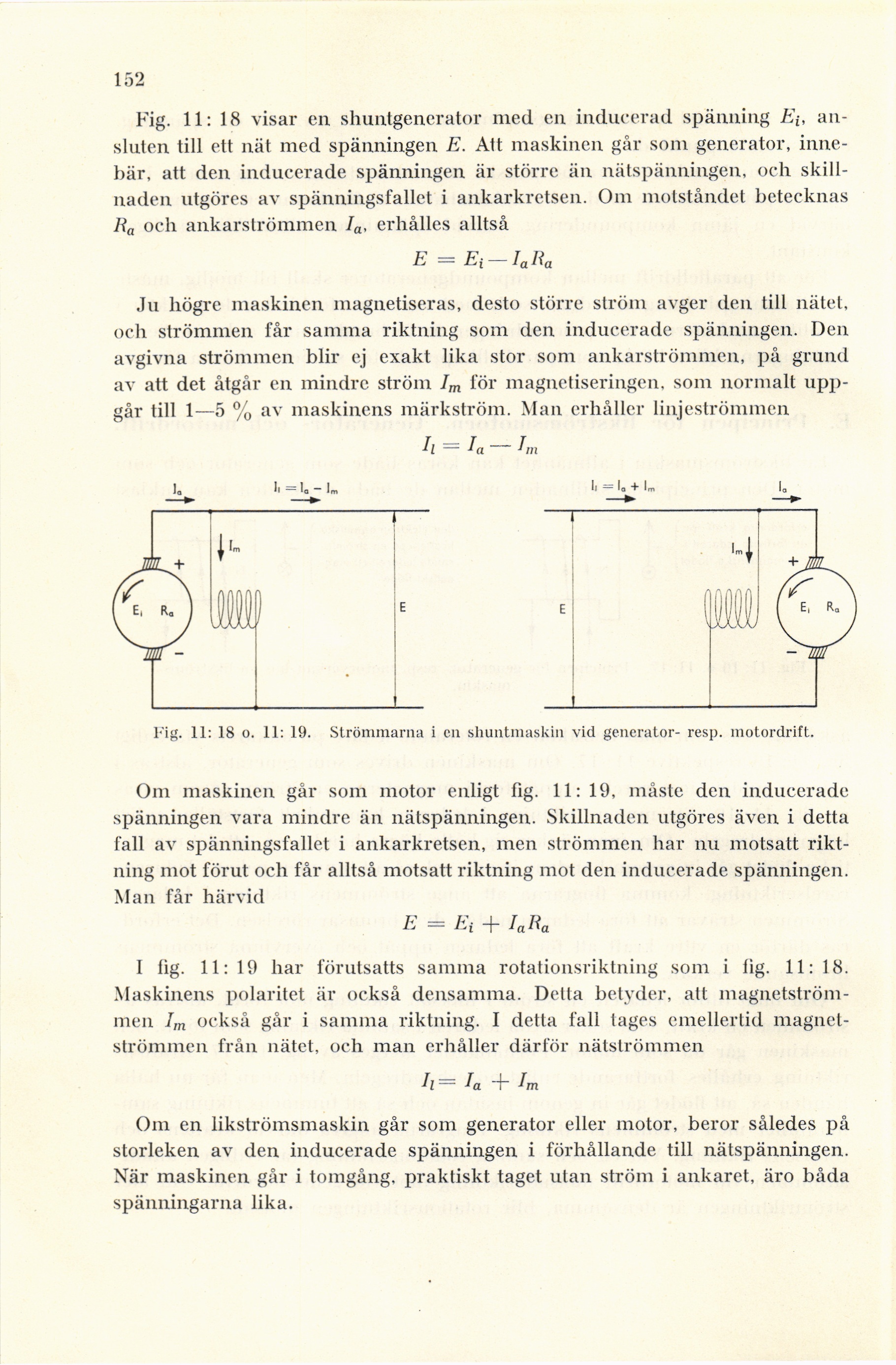

Fig. 11: 18 o. 11: 19. Strömmarna i cn shuntmaskin vid generator- resp. niotordrift.
Om maskinen går som motor enligt fig. 11: 19, måste den inducerade
spänningen vara mindre än nätspänningen. Skillnaden utgöres även i detta
fall av spänningsfallet i ankarkretsen, men strömmen har nu motsatt
riktning mot förut och får alltså motsatt riktning mot den inducerade spänningen.
Man får härvid
E = Ei + IaBa
I lig. 11: 19 har förutsatts samma rotationsriktning som i fig. 11: 18.
Maskinens polaritet är också densamma. Detta betyder, att
magnetströmmen Im också går i samma riktning. I detta fall tages emellertid
magnetströmmen från nätet, och man erhåller därför nätströmmen
la + Im
Om en likströmsmaskin går som generator eller motor, beror således på
storleken av den inducerade spänningen i förhållande till nätspänningen.
När maskinen går i tomgång, praktiskt taget utan ström i ankaret, äro båda
spänningarna lika.
