161
Den. andra metoden kallas seriereglering och består i att man
åstadkommer ett större spänningsfall genom att koppla ett reglerbart motstånd R i serie
med ankaret, så att spänningsfallet uttryckes genom Ia (Ra-\~ R) i stället
för genom Ia Ra i ekvationen. Med denna metod minskas således täljaren
i bråket och därmed varvtalet. Man kan därför endast reglera nedåt till
lägre varvtal än det normala. Den effekt, som motorn kan avge vid de
lägre varvtalen, sjunker i samma proportion som varvtalet.
Metoden har fått stor användning vid mindre regleringar trots sina
olägenheter. En nackdel är, att den ger stora förluster, betydligt större än vid
shunt-reglering. Om spänningen exempelvis skall sänkas till 75 % av nätspänningen,
måste återstående 25 % upptagas av motståndet. Resultatet av detta blir, att
förlusterna i det inkopplade motståndet uppgå till 25 % av den tillförda
effekten. En annan nackdel är, att varvtalet blir starkt varierande, om
belastningen ej är konstant. Spänningssänkningen genom seriemotståndet
beror nämligen på strömmens storlek, och vid tomgång ökar varvtalet till
det normala, oberoende av seriemotståndets storlek.
Serieregleringen kan utföras med hjälp av pådragsmotståndet, om detta
är dimensionerat så, att det tål att vara kontinuerligt inkopplat. Har motorn
shuntlindning, kan varvtalsregleringen åstadkommas genom ett kombinerat
pådrags- och reglermotstånd. Härvid får man alltså både shunt- och

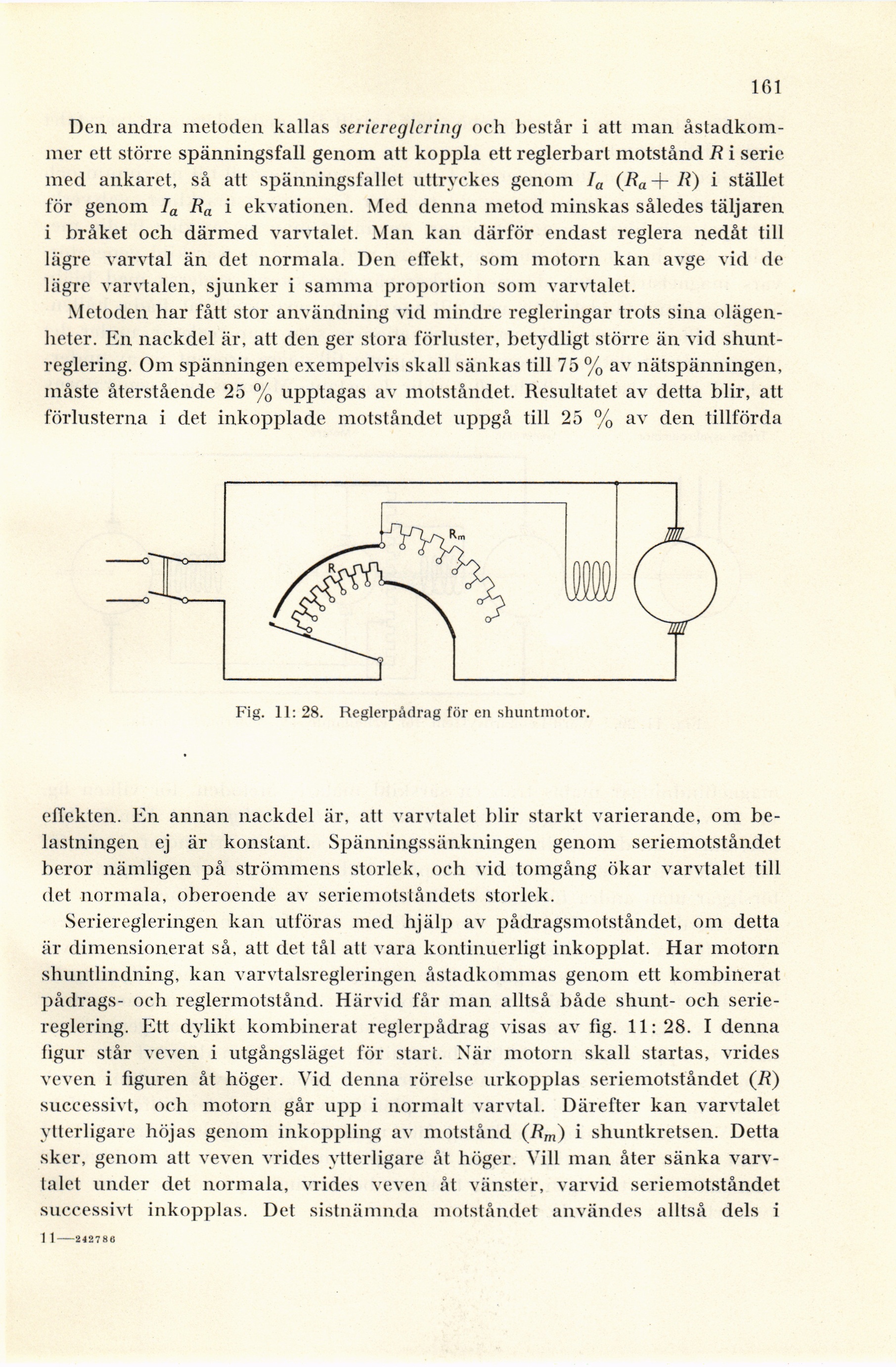

serie-reglering. Ett dylikt kombinerat reglerpådrag visas av fig. 11:28. I denna
figur står veven i utgångsläget för start. När motorn skall startas, vrides
veven i figuren åt höger. Vid denna rörelse urkopplas seriemotståndet (R)
successivt, och motorn går upp i normalt varvtal. Därefter kan varvtalet
ytterligare höjas genom inkoppling av motstånd (Rm) i shuntkretsen. Detta
sker, genom att veven vrides ytterligare åt höger. Vill man åter sänka
varvtalet under det normala, vrides veven åt vänster, varvid seriemotståndet
successivt inkopplas. Det sistnämnda motståndet användes alltså dels i
Fig. 11: 28. Reglerpådrag för en shuntmotor.
