167
Med avseende på ankarlindningens principiella utförande kan man tala
om två grundtyper, sling- eller parallellindning och våg- eller serielindning.
Ett exempel på parallellindning visas av lig. 11:35. Denna figur
hänför sig till en fyrpolig maskin med 2 ledare per spår och 6 spår per pol,
dvs. sammanlagt 24 spår med 48 ledare. Antalet lameller är 24, vilket
innebär, att varje härva är förbunden med kommutatorn. Antalet spår per pol

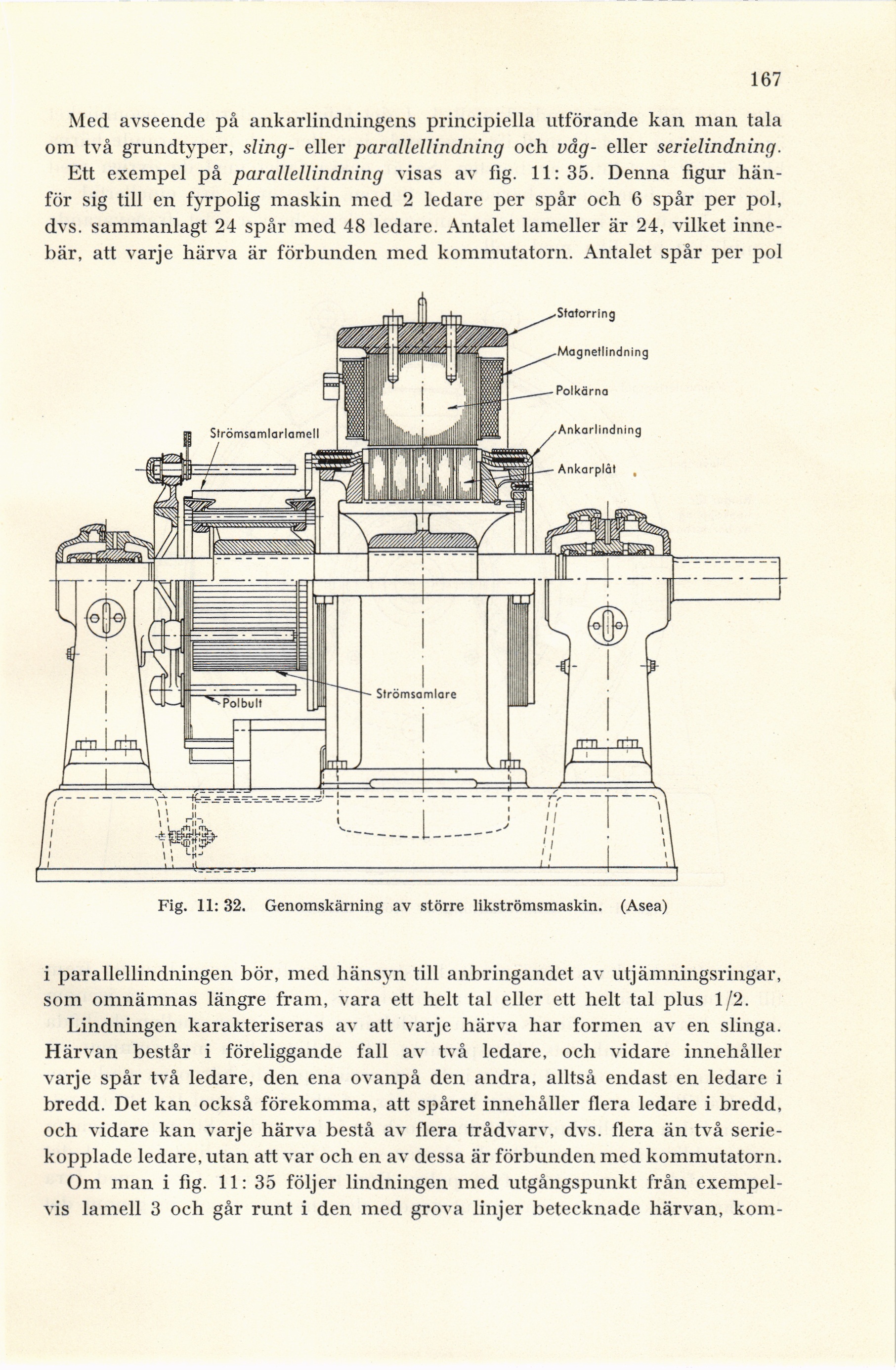

Fig. 11: 32. Genomskärning av större likströmsmaskin. (Asea)
i parallellindningen bör, med hänsyn till anbringandet av utjämningsringar,
som omnämnas längre fram, vara ett helt tal eller ett helt tal pius 1/2.
Lindningen karakteriseras av att varje härva har formen av en slinga.
Härvan består i föreliggande fall av två ledare, och vidare innehåller
varje spår två ledare, den ena ovanpå den andra, alltså endast en ledare i
bredd. Det kan också förekomma, att spåret innehåller flera ledare i bredd,
och vidare kan varje härva bestå av flera trådvarv, dvs. flera än två
seriekopplade ledare, utan att var och en av dessa är förbunden med kommutatorn.
Om man i fig. 11: 35 följer lindningen med utgångspunkt från
exempelvis lamell 3 och går runt i den med grova linjer betecknade härvan, kom-
