254
tre faserna, dvs. i detta fall \/a • a • 2 a = \/2 a. Motsvarande värden på
kapaciteten erhållas därefter av diagrammet i fig. 14: 16.
Är ledningen ej fullt symmetrisk med avseende på de tre faserna, bliva
kapacitetsströmmarna olika. Om systemets nollpunkt är jordad, kommer
Kapacitet

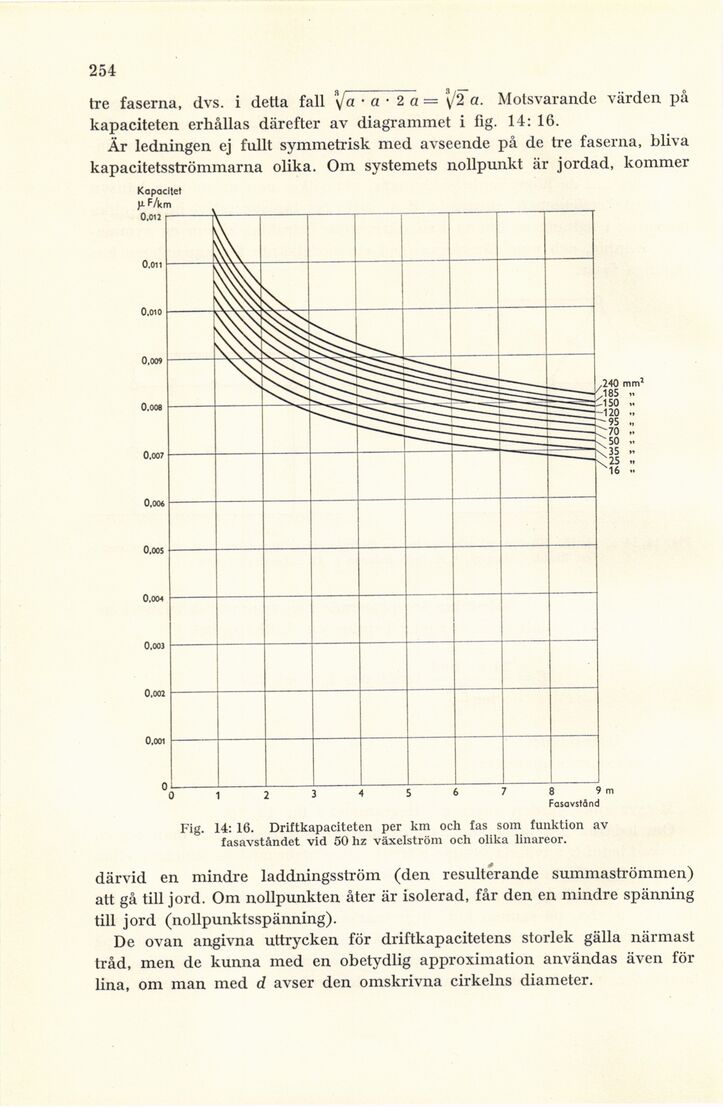

Fig. 14: 16. Driftkapaciteten per km och fas som funktion av
fasavståndet vid 50 hz växelström och olika linareor.
därvid en mindre laddningsström (den resulterande summaströmmen)
att gå till jord. Om nollpunkten åter är isolerad, får den en mindre spänning
till jord (nollpunktsspänning).
De ovan angivna uttrycken för driftkapacitetens storlek gälla närmast
tråd, men de kunna med en obetydlig approximation användas även för
lina, om man med d avser den omskrivna cirkelns diameter.
