139

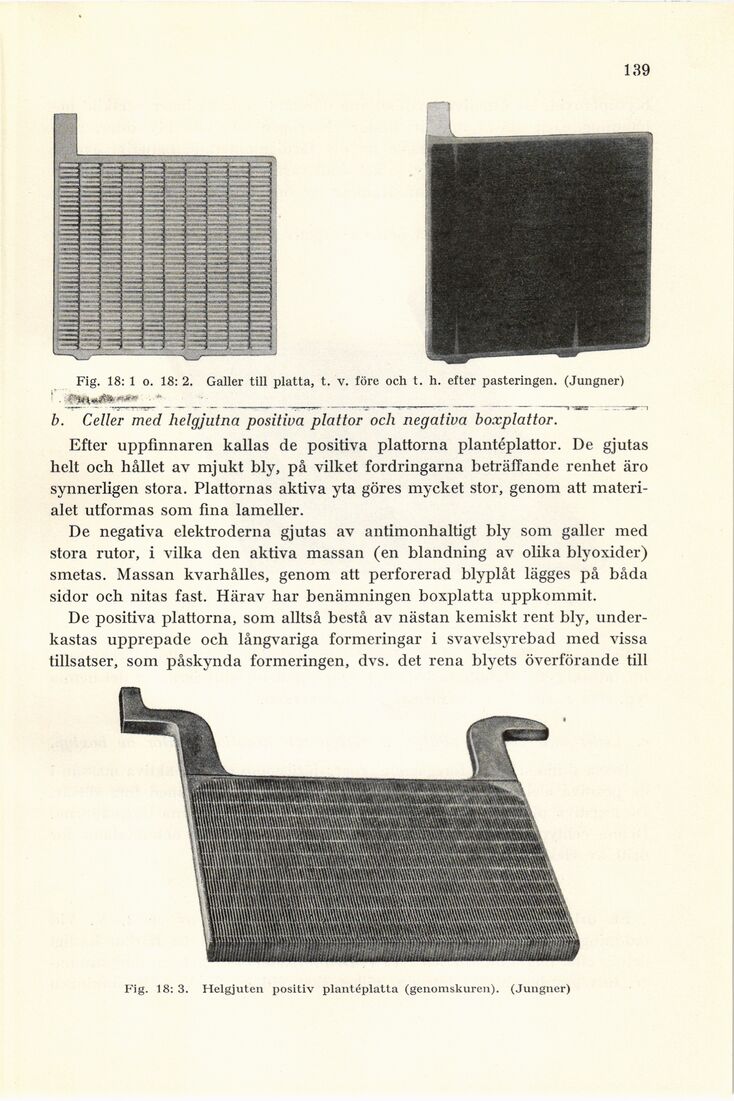

Fig. 18: 1 o. 18: 2. Galler till platta, t. v. fore och t. h. efter pasteringen. (Jungner)
t .■Vin***"*" ■ *___-__________ ___________
b. Celler med helgjutna positiva plattor och negativa boxplattor.
Efter uppfinnaren kallas de positiva plattorna plantéplattor. De gjutas
helt och hållet av mjukt bly, på vilket fordringarna beträffande renhet äro
synnerligen stora. Plattornas aktiva yta göres mycket stor, genom att
materialet utformas som fina lameller.
De negativa elektroderna gjutas av antimonhaltigt bly som galler med
stora rutor, i vilka den aktiva massan (en blandning av olika blyoxider)
smetas. Massan kvarhålles, genom att perforerad blyplåt lägges på båda
sidor och nitas fast. Härav har benämningen boxplatta uppkommit.
De positiva plattorna, som alltså bestå av nästan kemiskt rent bly,
underkastas upprepade och långvariga formeringar i svavelsyrebad med vissa
tillsatser, som påskynda formeringen, dvs. det rena blyets överförande till
Fig. 18:3. Helgjuten positiv plantéplatta (genomskuren). (Jungner)
