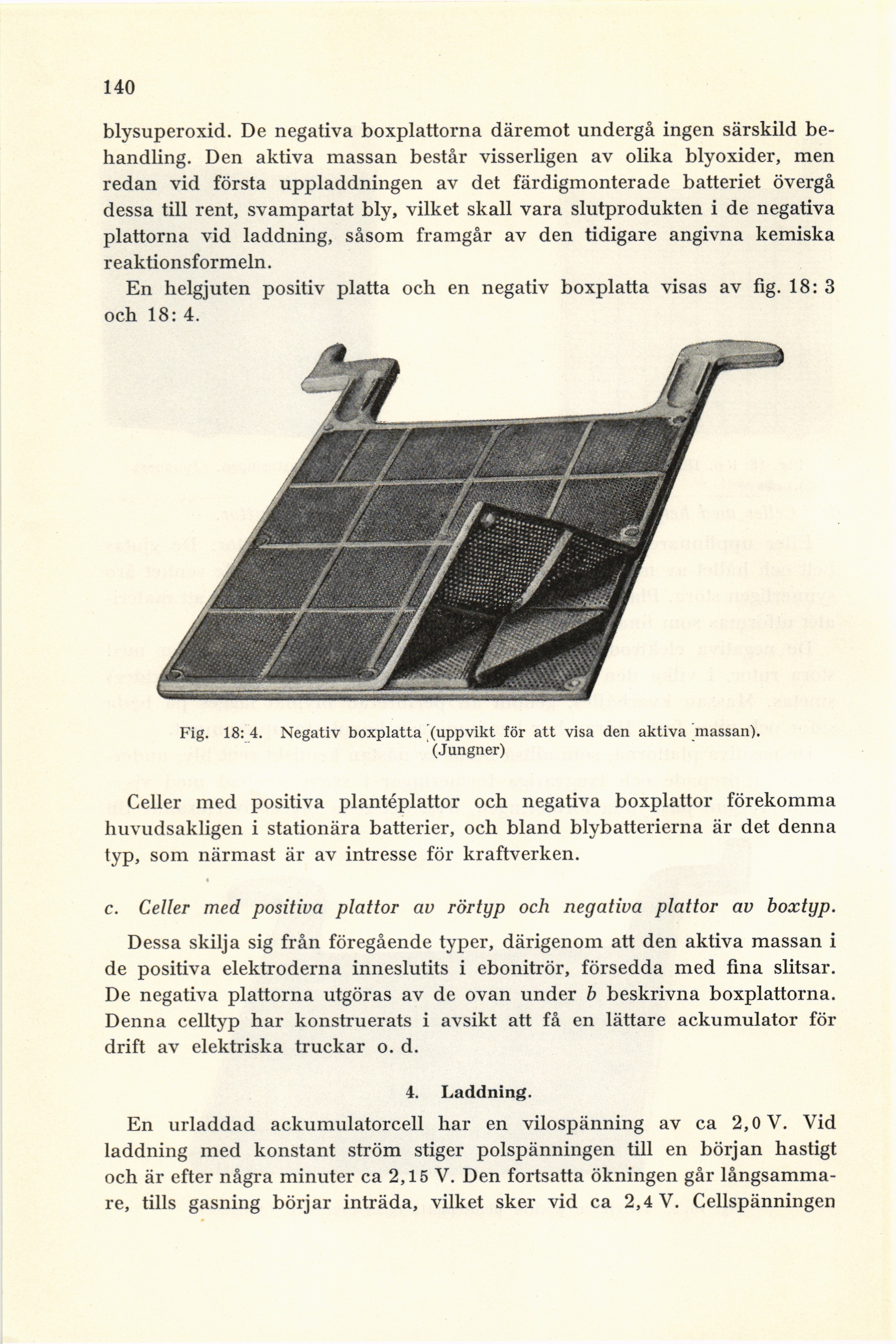

140
blysuperoxid. De negativa boxplattorna däremot undergå ingen särskild
behandling. Den aktiva massan består visserligen av olika blyoxider, men
redan vid första uppladdningen av det färdigmonterade batteriet övergå
dessa till rent, svampartat bly, vilket skall vara slutprodukten i de negativa
plattorna vid laddning, såsom framgår av den tidigare angivna kemiska
reaktionsformeln.
En helgjuten positiv platta och en negativ boxplatta visas av fig. 18: 3
och 18: 4.
Fig. 18: 4. Negativ boxplatta (uppvikt för att visa den aktiva massan).
(Jungner)
Celler med positiva plantéplattor och negativa boxplattor förekomma
huvudsakligen i stationära batterier, och bland blybatterierna är det denna
typ, som närmast är av intresse för kraftverken.
c. Celler med positiva plattor av rörtyp och negativa plattor av boxtyp.
Dessa skilja sig från föregående typer, därigenom att den aktiva massan i
de positiva elektroderna inneslutits i ebonitrör, försedda med fina slitsar.
De negativa plattorna utgöras av de ovan under b beskrivna boxplattorna.
Denna celltyp har konstruerats i avsikt att få en lättare ackumulator för
drift av elektriska truckar o. d.
4. Laddning.
En urladdad ackumulatorcell har en vilospänning av ca 2,0 V. Vid
laddning med konstant ström stiger polspänningen till en början hastigt
och är efter några minuter ca 2,15 V. Den fortsatta ökningen går
långsammare, tills gasning börjar inträda, vilket sker vid ca 2,4 V. Cellspänningen
