188
Med kortslutningsbygeln kortslutas de olika elementen i tur och ordning.
Ser man därvid en tydlig gnista, är elementet helt. I motsatt fall har
genomslag inträffat.

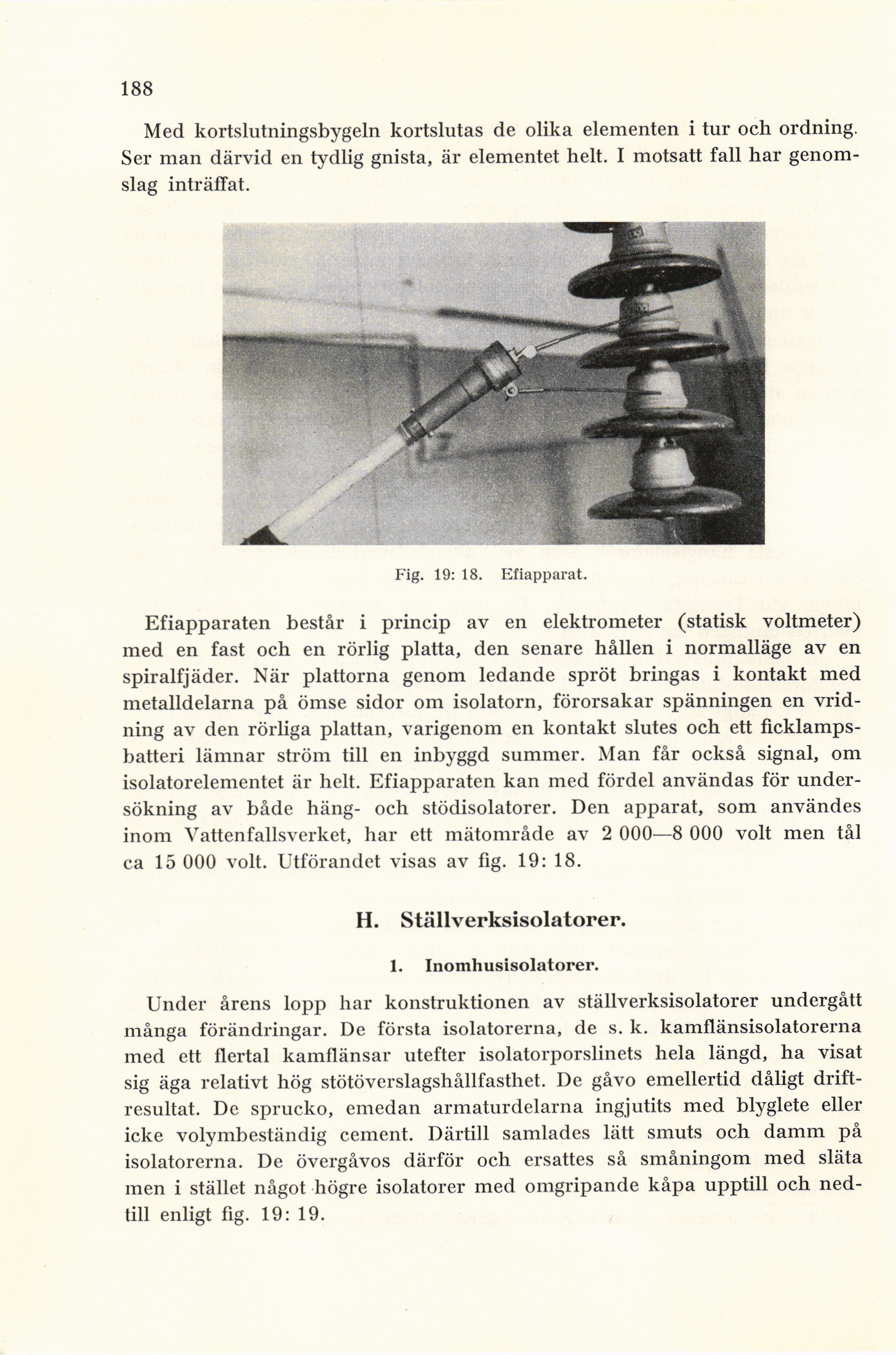

Fig. 19: 18. Efiapparat.
Efiapparaten består i princip av en elektrometer (statisk voltmeter)
med en fast och en rörlig platta, den senare hållen i normalläge av en
spiralfjäder. När plattorna genom ledande spröt bringas i kontakt med
metalldelarna på ömse sidor om isolatorn, förorsakar spänningen en
vridning av den rörliga plattan, varigenom en kontakt slutes och ett
ficklampsbatteri lämnar ström till en inbyggd summer. Man får också signal, om
isolatorelementet är helt. Efiapparaten kan med fördel användas för
undersökning av både häng- och stödisolatorer. Den apparat, som användes
inom Vattenfallsverket, har ett mätområde av 2 000—8 000 voit men tål
ca 15 000 voit. Utförandet visas av fig. 19: 18.
H. Ställverksisolatorer.
1. Inomhusisolatorer.
Under årens lopp har konstruktionen av stäilverksisolatorer undergått
många förändringar. De första isolatorerna, de s. k. kamflänsisolatorerna
med ett flertal kamflänsar utefter isolatorporslinets hela längd, ha visat
sig äga relativt hög stötöverslagshållfasthet. De gåvo emellertid dåligt
driftresultat. De sprucko, emedan armaturdelarna ingjutits med blyglete eller
icke volymbeständig cement. Därtill samlades lätt smuts och damm på
isolatorerna. De övergåvos därför och ersattes så småningom med släta
men i stället något högre isolatorer med omgripande kåpa upptill och
nedtill enligt fig. 19: 19.
