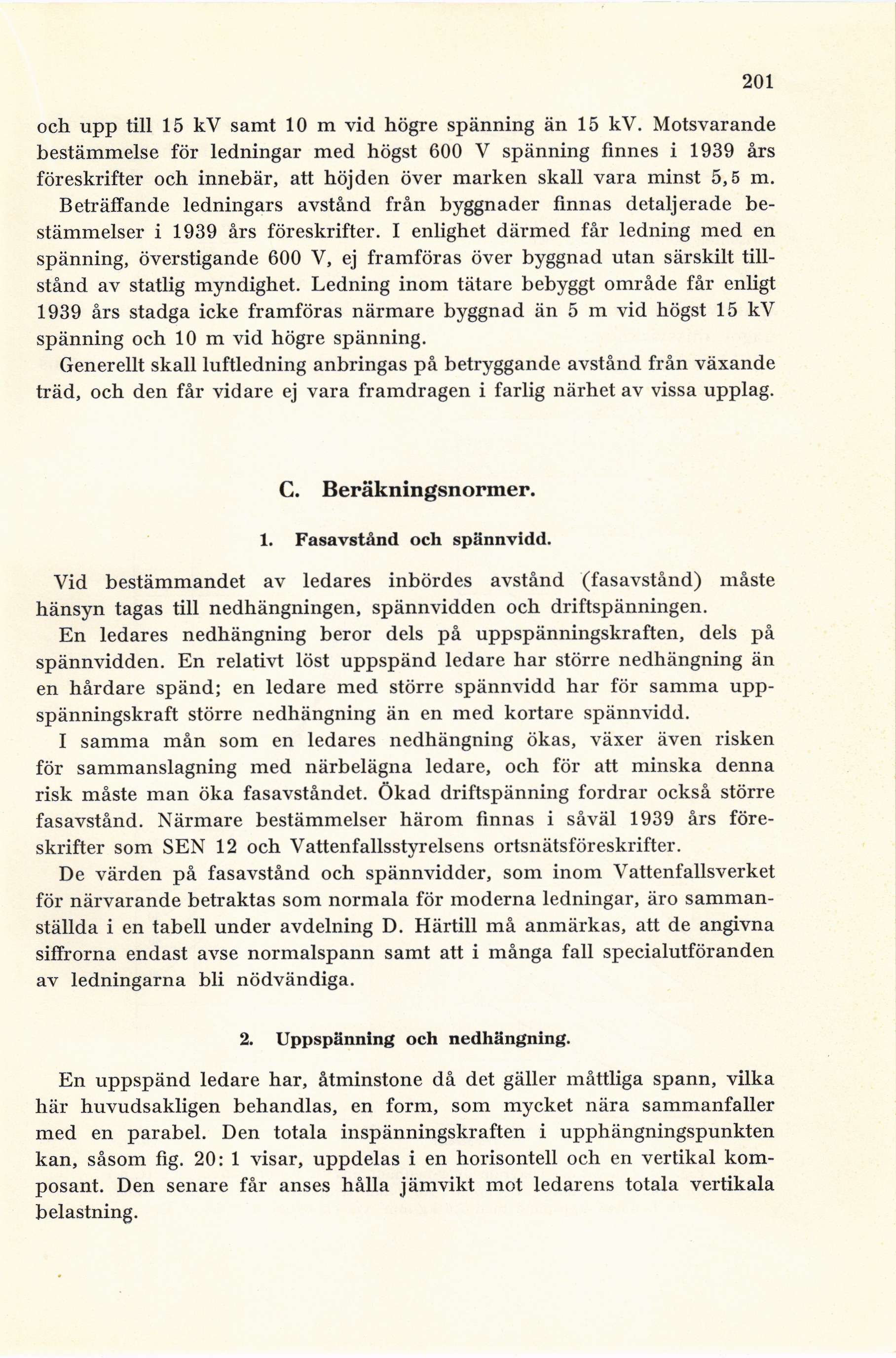

201
och upp till 15 kV samt 10 m vid högre spänning än 15 kV. Motsvarande
bestämmelse för ledningar med högst 600 V spänning finnes i 1939 års
föreskrifter och innebär, att höjden över marken skall vara minst 5,5 m.
Beträffande ledningars avstånd från byggnader finnas detaljerade
bestämmelser i 1939 års föreskrifter. I enlighet därmed får ledning med en
spänning, överstigande 600 V, ej framföras över byggnad utan särskilt
tillstånd av statlig myndighet. Ledning inom tätare bebyggt område får enligt
1939 års stadga icke framföras närmare byggnad än 5 m vid högst 15 kV
spänning och 10 m vid högre spänning.
Generellt skall luftledning anbringas på betryggande avstånd från växande
träd, och den får vidare ej vara framdragen i farlig närhet av vissa upplag.
C. Beräkningsnormer.
1. Fasavstånd och spännvidd.
Vid bestämmandet av ledares inbördes avstånd (fasavstånd) måste
hänsyn tagas till nedhängningen, spännvidden och driftspänningen.
En ledares nedhängning beror dels på uppspänningskraften, dels på
spännvidden. En relativt löst uppspänd ledare har större nedhängning än
en hårdare spänd; en ledare med större spännvidd har för samma
upp-spänningskraft större nedhängning än en med kortare spännvidd.
I samma mån som en ledares nedhängning ökas, växer även risken
för sammanslagning med närbelägna ledare, och för att minska denna
risk måste man öka fasavståndet. Ökad driftspänning fordrar också större
fasavstånd. Närmare bestämmelser härom finnas i såväl 1939 års
föreskrifter som SEN 12 och Vattenfallsstyrelsens ortsnätsföreskrifter.
De värden på fasavstånd och spännvidder, som inom Vattenfallsverket
för närvarande betraktas som normala för moderna ledningar, äro
sammanställda i en tabell under avdelning D. Härtill må anmärkas, att de angivna
siffrorna endast avse normalspann samt att i många fall specialutföranden
av ledningarna bli nödvändiga.
2. Uppspänning och nedhängning.
En uppspänd ledare har, åtminstone då det gäller måttliga spann, vilka
här huvudsakligen behandlas, en form, som mycket nära sammanfaller
med en parabel. Den totala inspänningskraften i upphängningspunkten
kan, såsom fig. 20: 1 visar, uppdelas i en horisontell och en vertikal
komposant. Den senare får anses hålla jämvikt mot ledarens totala vertikala
belastning.
