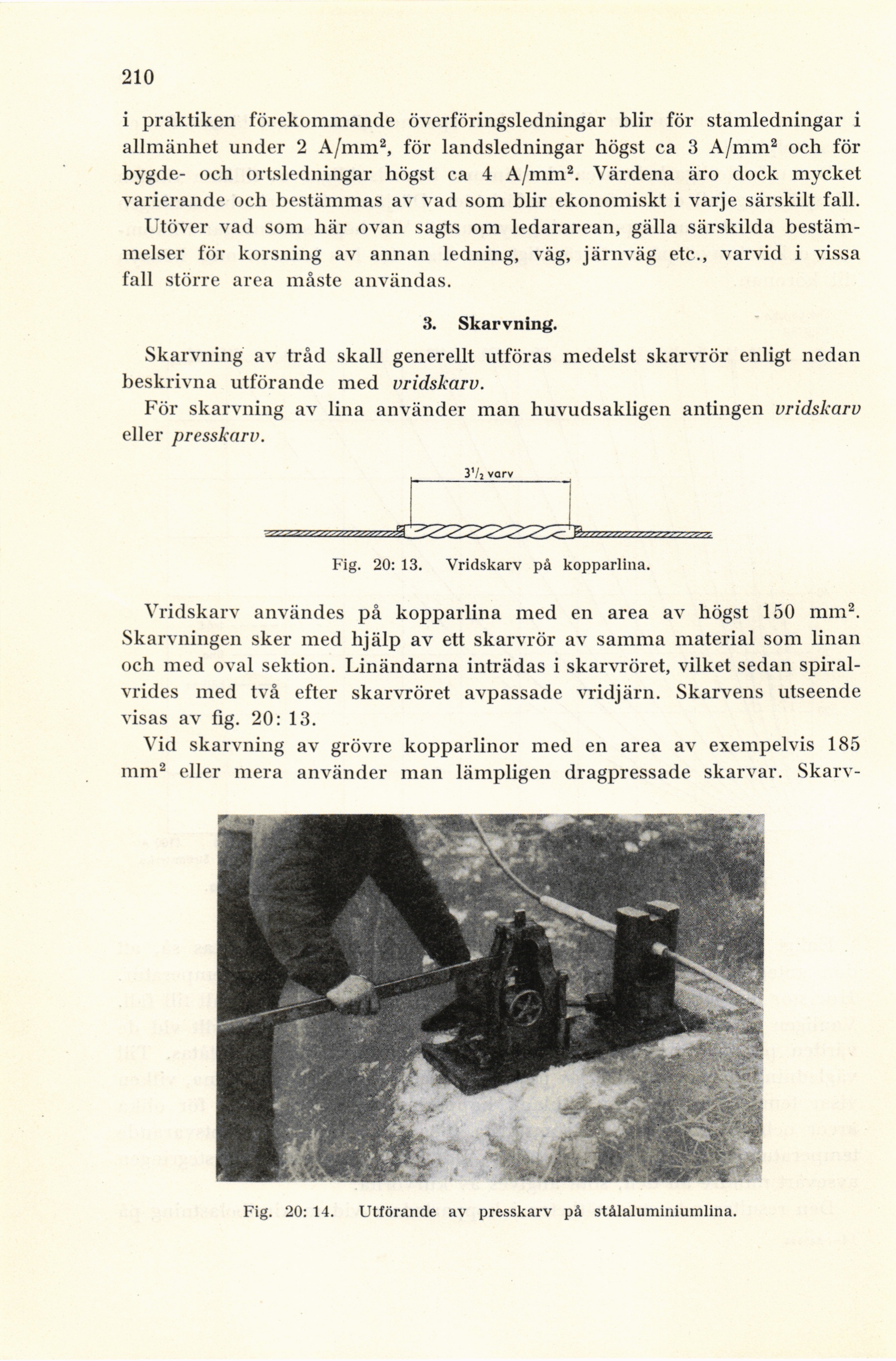

210
i praktiken förekommande överföringsledningar blir för stamledningar i
allmänhet under 2 A/mm2, för landsledningar högst ca 3 A/mm2 och för
bygde- och ortsledningar högst ca 4 A/mm2. Värdena äro dock mycket
varierande och bestämmas av vad som blir ekonomiskt i varje särskilt fall.
Utöver vad som här ovan sagts om ledararean, gälla särskilda
bestämmelser för korsning av annan ledning, väg, järnväg etc., varvid i vissa
fall större area måste användas.
3. Skarvning.
Skarvning av tråd skall generellt utföras medelst skarvrör enligt nedan
beskrivna utförande med vridskarv.
För skarvning av lina använder man huvudsakligen antingen vridskarv
eller presskarv.
3V2 varv
Fig. 20: 13. Vridskarv på kopparlina.
Vridskarv användes på kopparlina med en area av högst 150 mm2.
Skarvningen sker med hjälp av ett skarvrör av samma material som linan
och med oval sektion. Linändarna inträdas i skarvröret, vilket sedan
spiral-vrides med två efter skarvröret avpassade vridjärn. Skarvens utseende
visas av fig. 20: 13.
Vid skarvning av grövre kopparlinor med en area av exempelvis 185
mm2 eller mera använder man lämpligen dragpressade skarvar. Skarv-
Fig. 20: 14. Utförande av presskarv på stålaluminiumlina.
