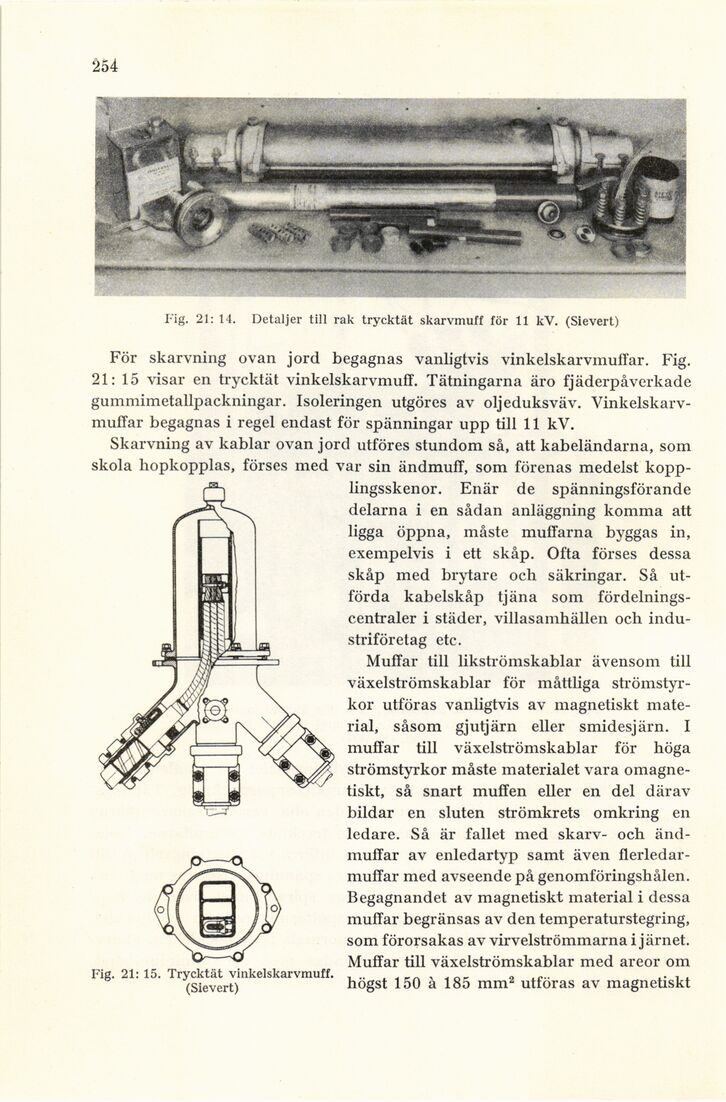

254
Fig. 21: 14. Detaljer till rak trycktät skarvmuff för 11 kV. (Sievert)
För skarvning ovan jord begagnas vanligtvis vinkelskarvmuffar. Fig.
21: 15 visar en trycktät vinkelskarvmuff. Tätningarna äro fjäderpåverkade
gummimetallpackningar. Isoleringen utgöres av oljeduksväv.
Vinkelskarv-muffar begagnas i regel endast för spänningar upp till 11 kV.
Skarvning av kablar ovan jord utföres stundom så, att kabeländarna, som
skola hopkopplas, förses med var sin ändmuff, som förenas medelst
kopplingsskenor. Enär de spänningsförande
delarna i en sådan anläggning komma att
ligga öppna, måste muffarna byggas in,
exempelvis i ett skåp. Ofta förses dessa
skåp med brytare och säkringar. Så
utförda kabelskåp tjäna som
fördelningscentraler i städer, villasamhällen och
industriföretag etc.
Muffar till likströmskablar ävensom till
växelströmskablar för måttliga
strömstyrkor utföras vanligtvis av magnetiskt
material, såsom gjutjärn eller smidesjärn. I
muffar till växelströmskablar för höga
strömstyrkor måste materialet vara
omagnetiskt, så snart muffen eller en del därav
bildar en sluten strömkrets omkring en
ledare. Så är fallet med skarv- och
ändmuffar av enledartyp samt även
flerledar-muffar med avseende på genomföringshålen.
Begagnandet av magnetiskt material i dessa
muffar begränsas av den temperaturstegring,
som förorsakas av virvelströmmarna i järnet.
Muffar till växelströmskablar med areor om
högst 150 à 185 mm2 utföras av magnetiskt
Fig. 21: 15. Trycktät vinkelskarvmuff.
(Sievert)
