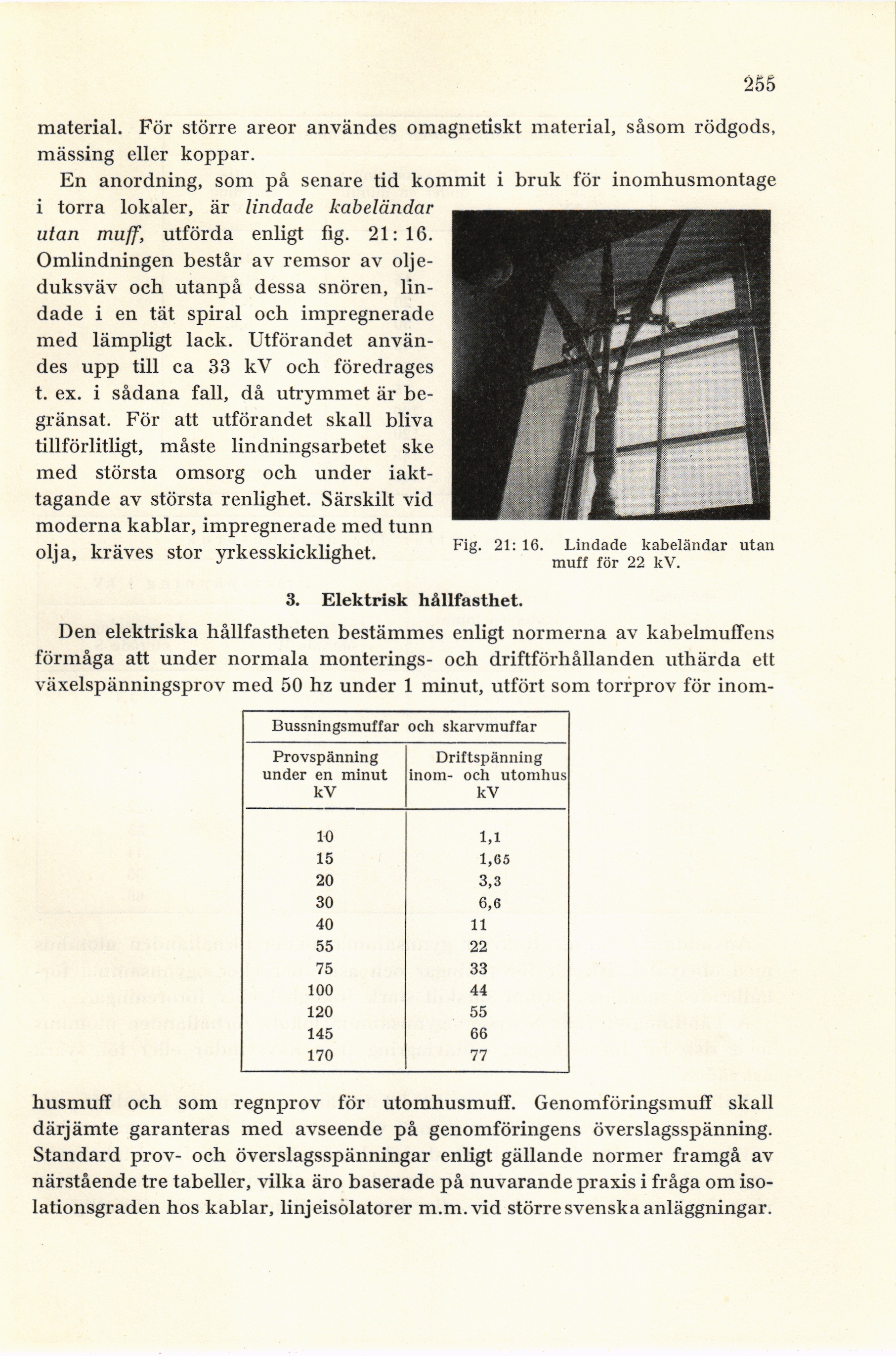

255
material. För större areor användes omagnetiskt material, såsom rödgods,
mässing eller koppar.
En anordning, som på senare tid kommit i bruk för inomhusmontage
i torra lokaler, är lindade kabeländar
utan muff, utförda enligt fig. 21:16.
Omlindningen består av remsor av olje-
duksväv och utanpå dessa snören, lin- ^^^^^^^^^^^^HHP^^hH
dade i en tät spiral och impregnerade ^^Ægk
med lämpligt lack. Utförandet använ- TKnJøØ^^^-^S^m
des upp till ca 33 kV och föredrages
t. ex. i sådana fall, då utrymmet är
begränsat. För att utförandet skall bliva
tillförlitligt, måste lindningsarbetet ske
med största omsorg och under
iakttagande av största renlighet. Särskilt vid
moderna kablar, impregnerade med tunn
olja, kräves stor yrkesskicklighet.
Fig. 21: 16. Lindade kabeländar utan
muff för 22 kV.
3. Elektrisk hållfasthet.
Den elektriska hållfastheten bestämmes enligt normerna av kabelmuffens
förmåga att under normala monterings- och driftförhållanden uthärda ett
växelspänningsprov med 50 hz under 1 minut, utfört som torrprov för inom-
Bussningsmuffar ocli skarvmuffar
Provspänning under en minut kV Driftspänning inom- och utomhus kV
10 1,1
15 1,65
20 3,3
30 6,6
40 11
55 22
75 33
100 44
120 55
145 66
170 77
husmuff och som regnprov för utomhusmuff. Genomföringsmuff skall
därjämte garanteras med avseende på genomföringens överslagsspänning.
Standard prov- och överslagsspänningar enligt gällande normer framgå av
närstående tre tabeller, vilka äro baserade på nuvarande praxis i fråga om
iso-lationsgraden hos kablar, linjeisölatorer m.m.vid större svenska anläggningar.
