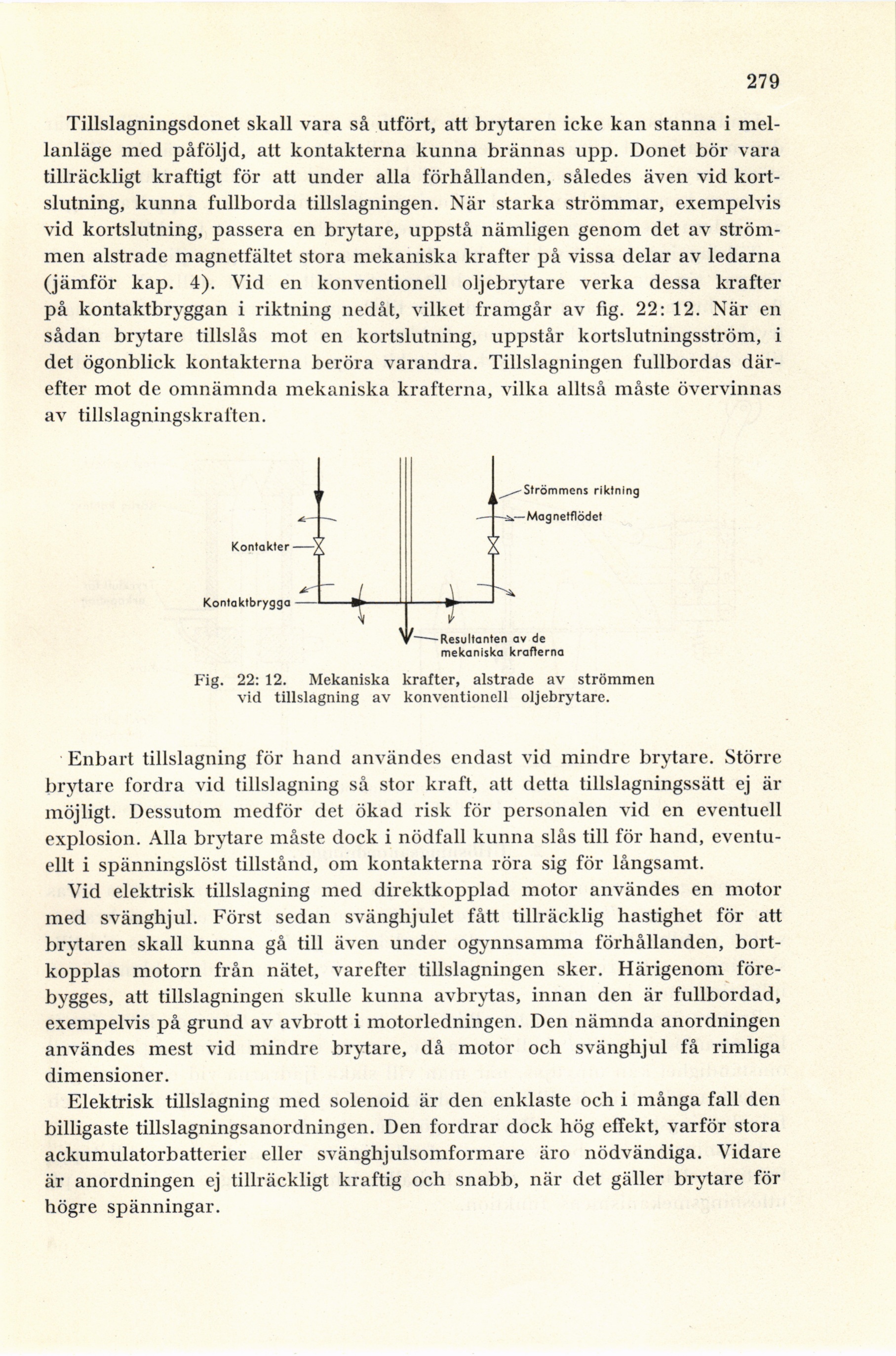

279
Tillslagningsdonet skall vara så utfört, att brytaren icke kan stanna i
mellanläge med påföljd, alt kontakterna kunna brännas upp. Donet bör vara
tillräckligt kraftigt för att under alla förhållanden, således även vid
kortslutning, kunna fullborda tillslagningen. När starka strömmar, exempelvis
vid kortslutning, passera en brytare, uppstå nämligen genom det av
strömmen alstrade magnetfältet stora mekaniska krafter på vissa delar av ledarna
(jämför kap. 4). Vid en konventionell oljebrytare verka dessa krafter
på kontaktbryggan i riktning nedåt, vilket framgår av fig. 22: 12. När en
sådan brytare tillslås mot en kortslutning, uppstår kortslutningsström, i
det ögonblick kontakterna beröra varandra. Tillslagningen fullbordas
därefter mot de omnämnda mekaniska krafterna, vilka alltså måste övervinnas
av tillslagningskraften.
Enbart tillslagning för hand användes endast vid mindre brytare. Större
brytare fordra vid tillslagning så stor kraft, att detta tillslagningssätt ej är
möjligt. Dessutom medför det ökad risk för personalen vid en eventuell
explosion. Alla brytare måste dock i nödfall kunna slås till för hand,
eventuellt i spänningslöst tillstånd, om kontakterna röra sig för långsamt.
Vid elektrisk tillslagning med direktkopplad motor användes en motor
med svänghjul. Först sedan svänghjulet fått tillräcklig hastighet för att
brytaren skall kunna gå till även under ogynnsamma förhållanden,
bortkopplas motorn från nätet, varefter tillslagningen sker. Härigenom
förebygges, att tillslagningen skulle kunna avbrytas, innan den är fullbordad,
exempelvis på grund av avbrott i motorledningcn. Den nämnda anordningen
användes mest vid mindre brytare, då motor och svänghjul få rimliga
dimensioner.
Elektrisk tillslagning med solenoid är den enklaste och i många fall den
billigaste tillslagningsanordningen. Den fordrar dock hög effekt, varför stora
ackumulatorbatterier eller svänghjulsomformare äro nödvändiga. Vidare
är anordningen ej tillräckligt kraftig och snabb, när det gäller brytare för
högre spänningar.
Fig. 22: 12. Mekaniska krafter, alstrade av strömmen
vid tillslagning av konventionell oljebrytare.
