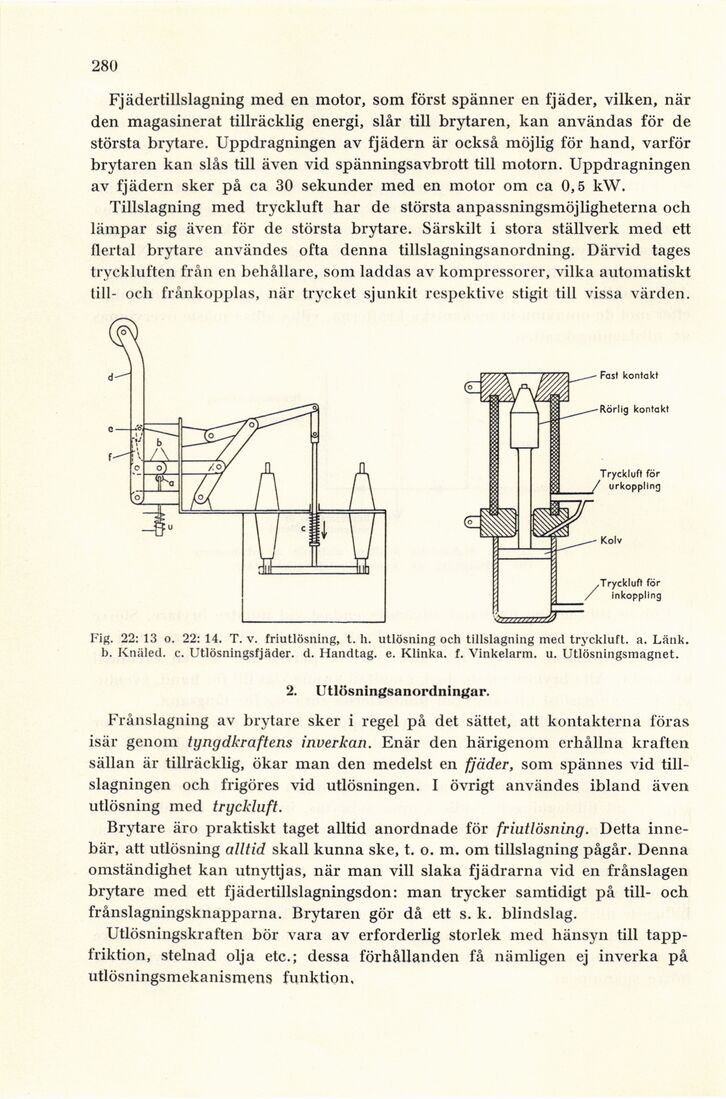

280
Fjädertillslagning med en motor, som först spänner en fjäder, vilken, när
den magasinerat tillräcklig energi, slår till brytaren, kan användas för de
största brytare. Uppdragningen av fjädern är också möjlig för hand, varför
brytaren kan slås till även vid spänningsavbrott till motorn. Uppdragningen
av fjädern sker på ca 30 sekunder med en motor om ca 0,5 kW.
Tillslagning med tryckluft har de största anpassningsmöjligheterna och
lämpar sig även för de största brytare. Särskilt i stora ställverk med ett
flertal brytare användes ofta denna tillslagningsanordning. Därvid tages
tryckluften från en behållare, som laddas av kompressorer, vilka automatiskt
till- och frånkopplas, när trycket sjunkit respektive stigit till vissa värden.
Fig. 22: 13 o. 22: 14. T. v. friutlösning, t. h. utlösning och tillslagning med tryckluft. a. Länk.
b. Knäled, c. Utlösningsfjäder, d. Handtag, e. Klinka. f. Vinkelarm. u. Utlösningsmagnet.
Frånslagning av brytare sker i regel på det sättet, att kontakterna föras
isär genom tyngdkraftens inverkan. Enär den härigenom erhållna kraften
sällan är tillräcklig, ökar man den medelst en fjäder, som spännes vid
tillslagningen och frigöres vid utlösningen. I övrigt användes ibland även
utlösning med tryckluft.
Brytare äro praktiskt taget alltid anordnade för friutlösning. Detta
innebär, att utlösning alltid skall kunna ske, t. o. m. om tillslagning pågår. Denna
omständighet kan utnyttjas, när man vill slaka fjädrarna vid en frånslagen
brytare med ett fjädertillslagningsdon: man trycker samtidigt på till- och
frånslagningsknapparna. Brytaren gör då ett s. k. blindslag.
Utlösningskraften bör vara av erforderlig storlek med hänsyn till
tappfriktion, stelnad olja etc.; dessa förhållanden få nämligen ej inverka på
utlösningsmekanismens funktion.
d
c
2. Utlösningsanordningar.
